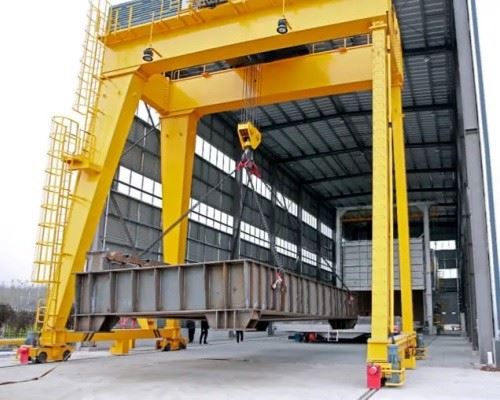

Proizvodi Gantry Crane



Uvod za gantry kran

A gantry kranje vrsta nadzemna dizalica koja podržava samostojeće noge i pomiče se duž staze ili šine, obično se koristi za podizanje i transport velikih tereta. Za razliku od mostnih dizalica, koji su fiksirani na građevinske konstrukcije, gantry dizalice često se koriste u otvorenim područjima kao što su brodogradilišta, skladišta, proizvodne biljke i gradilišta.

Ključne karakteristike:

Struktura: Sadrži horizontalni most koji podržava vertikalne noge. Most obično nosi kolibu za podizanje i pokretne opterećenja.

Mobilnost: Može biti montiran na željeznu ili gumu za prenosivost u velikim radnim područjima.

Kapacitet: Dizajniran za rukovanje širokom rasponom opterećenja, od malih komponenti do teške industrijske opreme (od nekoliko tona do stotina tona).

Prilagođavanje: Projektirano da odgovara specifičnim aplikacijama, uključujući pojedinačne ili dvostruke grejdere, podesive visine i raspona.

Primjene:

Proizvodnja: Prevođenje teških alata, umire ili izmišljene dijelove preko montažnih linija.

Tvrtka za otpremu: Utovar i istovar kontejnera za otpremu.

Izgradnja: Premještanje velikih konstrukcijskih elemenata poput čeličnih greda ili montažnog betona.

Održavanje: Oprema za dizanje za popravak ili održavanje u industrijskim objektima.

Prednosti:

Fleksibilna instalacija bez potrebe za trajnom nadzemnom strukturom.

Visok nosivost i široki radni raspon.

Prilagodljiv za unutarnju ili vanjsku upotrebu.



Komponente jezgre PLC, motor, ležaj, mjenjač, ​​motor, posuda pod pritiskom, zupčanik, pumpa

Mjesto porijekla Henan, Kina

Garancija 1 godina

Težina (kg) 30000 kg

Primjena pretvorenog dvorišta, gradilište, skladište itd.

Naziv proizvoda 40 tona Stražnji nosač gume umorni jednoderočni nosači za gađe

Tip dizalice Tip, jednokrevetni nosač, dvokrevetni nosač Girder

Podizanje mehanizma Zahtevi kupaca

Kontrola metoda Kabina Kontrola + daljinski upravljač

Kapacitet podizanja 5 ~ 1200 tona

Višestruki načini upravljača idu ravno, poprečno putovanje, upravljač karusela itd.

Instalirajte na licu mjesta i na mreži

Motorni poznati brend

Radna dužnost A3 ~ A5





Most Girder

Funkcija: Glavni horizontalni snop koji podržava kolibu i dizalo.

Tipovi: Može biti samostalni nosač ili dvostruki nosač, ovisno o opterećenju kapaciteta i raspoloženih zahtjevima.



Noge (potporni stupci)

Funkcija: Vertikalne strukture koje podržavaju nosač mosta.

Dizajn: Montirano na točkovima ili šinama za mobilnost. U punim gantry dizalicama oba kraja počivaju na zemlji; U polupred kranovi, jedna strana podržava zgradu.

Dizalica

Funkcija: Uređaj za podizanje koji se podiže, spušta i drži opterećenje.

Tipovi: Može biti električni ili priručnik. Često uključuje žičanu konop ili lančani mehanizam.



 Kolica

Funkcija: Pomiče se duž mosta nosača i nosi dizalicu.

Tipovi: Motorizirani ili tipkovni tipovi u zavisnosti od aplikacije i opterećenja.



3.End Sklopi kotača \/ kotača

Funkcija: Smješten u podnožju nogu, oni omogućuju dizalici da horizontalno putuje na šine ili zapise.

Dizajn: Uključuju točkove, motore i kočioni sustave za kretanje i pozicioniranje.



4.crane mehanizam putovanja

Ključne komponente pogonskog sustava mehanizma: Električni motori: Navedite struju za pokretanje. Podignite brzinu: Kontrolirajte brzinu i obrtni moment motora. Koleva i šine: Kotači su montirani u bazi nogu gantri ili na kolici. Obično su izrađeni od čelika velike čvrstoće za rukovanje teškim opterećenjem.Rails su fiksirani na tlu ili snop, vodeći točkove za glatko putovanje.

Kočioni sustav: elektromagnetske ili mehaničke kočnice osiguravaju stabilnost sprečavajući neželjenog pokreta kada se stacionar.Controls: upravlja ručno (putem upravljačke ploče ili privjeske) ili putem bežičnih daljinskih upravljača.

Vrste putovanja, pokret za garnost: Cijela struktura dizalice kreće se uz fiksni željeznički sustav. Kolica opremljena dizalicama putuje vodoravnoj duž snopa (ukrštaju) dok gantry ostaje nepomičan.

Sigurnosni mehanizmi: uređaji za borbu protiv sudara: Sprečite slučajne utjecaje između dizalica ili konstrukcija. Uključite prekidače: osigurajte sigurno zaustavljanje na krajnim bodovima.

Savjeti za održavanje, redovno pregledava kotače i šine za habanje i poravnanje. Pokretanje dijelova kako bi se osigurala glatka operacija. Provjerite električni sustav za kvarove ili oštećenja.



5.Trolley Puturni mehanizam

1. Kolej okvir: robusna čelična konstrukcija dizajnirana za podršku dizalicom i rukovati teškim opterećenjima. Povezuje sve komponente mehanizma za kolica. Kolica je opremljena točkovima (obično četiri ili više), koja se pokreću uz prirubnice gantry snopa ili namjenske staze.

2. Električni motor: ovlašćuje kolica. Motori su često opremljeni promjenjivim frekvencijskim pogonima (VFD) za glatko ubrzanje i usporavanje .Gearbox: Pretvara motoričku brzinu u željeni obrtni moment i brzinu za pomicanje kolica.

3.Operirani putem: Privjesak kontrola: ožičeni kontroler je suspendovan iz dizalice. Prevladavanje kontrole: Bežični rad pomoću radio frekvencije.

Kontrola kabine: Za veće dizalice može se osigurati kabina operatera.

4.Graking sustav: uključuje mehaničke ili elektromagnetne kočnice za zaustavljanje i zadržavanje kolica na mjestu. Automatski se uključite kada se isključi napajanje ili kada je kolica nepomična.



Kran

Ključne karakteristike dizalice; Materijal: obično izrađen od čeličnih ili legiranih materijala koji će izdržati teške opterećenja i otpor habanje. Komman za materijale uključuju ugljični čelik, kovani čelik ili čelik za toplinu za poboljšanje izdržljivosti.

Dizajn: ravni kotači: koristi se za ravne trake, omogućavajući fleksibilnost bočnog pokreta: Sadržite prirubnice na jednoj strani kako biste spriječili da se točkove i održavaju na trainovu, često korištenim u teškim aplikacijama. Dizajniran za distribuciju opterećenja ravnomjerno i umanjivanje opterećenja ravnomjerno i smanjuje habanje.

Profil gazišta: Dizajniran za ravnomjerno distribuiranje opterećenja: varizirajući ovisno o veličini i kapacitetu CRANE.Key Parameters uključuju širinu točkova, montirajući na osovine ili osovine, bilo direktno ili putem ležajeva. Smanjite trenje i omogućite glatku rotaciju.

Kuka za dizalice

Ključne karakteristike kućišta za dizalice: obično izrađene od materijala visoke čvrstoće poput kovanog čelika ili legure od čelika. Idesigned da izdržavaju teške opterećenja, udarne snage i oštre radne uvjete

Dizajn: Jednostruka kuka: Jednostavan, ravan dizajn koji se koristi za općenje za podizanje. Sadrži dvije zube, koje se koriste za ravnotežu težeg opterećenja i precizno zasun za precizno učvrstiti zasun da se spriječi da se opterećenje spriječi da se opterećenje spriječi da se opterećenje spriječi da se opterećenje spriječi da se opterećenje sprječava od kuke.

Kapacitet opterećenja: varira široko ovisno o dizajnu dizala i aplikacije. Iklear je označen na kuku za sigurnost operatera.

Oblici kuke: C-kuka: Koristi se za ručne zavojnice i cilindrični učitavanje #eye kuka: sadrži kružno oko za sigurno pričvršćivanje na dizalo ili lanac.clevis kuka: uključuje clevis u obliku slova U za brzi prilog.

Motor

Ključne karakteristike motora za kretanje Motorovi: obično se koristi za njihovu izdržljivost i nisko održavanje. Potrebne za pričvršćivanje motora za preciznu brzinu: Koristite preciznu kontrolu, često korištene u naprednim dizalicama.Brake Motors: Uključite ugrađene kočione sisteme za trenutno zaustavljanje.

Ocjena snage: kreće se od nekoliko kilovata za male dizalice do stotina kilovata za industrijske dizalice za teške dužnosti. Ocjena ovisi o dizalici dizališta i operativnim potrebama.

Dizajn: Dežurni ciklus: Dizajniran za povremene ili kontinuirane operacije, ovisno o aplikaciji. Insulacija: visokokvalitetna izolacija da izuzme oštra industrijska okruženja. Uznemiruju se hlađenjem (hlađenje ventilatora ili hlađenje) za sprečavanje pregrijavanja.

Kontrolne karakteristike: Motori često rade sa promjenjivim frekvencijskim pogonima (VFD) ili motornim kontrolerima za: kontrolu brzine.Smooth ubrzanje i usporavanje. Narezivanje potrošnje energije.

Zvučni i lagani alarmni sistem i granični prekidač

Ključne karakteristike alarma, zvučni alarm (zvuk) emitiraju glasan zvuk, kao što su sirene ili zujanje, da bi se osigurala hitne pomoći, ili u hitnim slučajevima (lampica); visoko intenzitet (obično crveno ili žuto) pružaju osoblje za vizuelnu upozorenje u bučnom okruženju ili kada Koristi se zaštita sluha.

Automatski aktivirano tokom određenih operacija (npr. Dizanja, putovanja) ili ručno od strane operatera.

Indikacija u hitnim slučajevima: Označite greške, preopterećenje ili druge hitne slučajeve. Savjeti za održavanje redovno testiraju nivo zvuka i vidljivost lampica.Postavite istrošene žarulje, LED ili zvučnike.

Sigurnosni uređaji

Sigurnosni uređaji u stacionarnim dizalicama za garnost, sigurnosni uređaji u stacionarnim dizalicama od suštinskog su značaja za zaštitu radnika, opreme i materijala tokom rada. Oni pomažu u sprečavanju nezgoda, osigurati glatke operacije dizalica i u skladu su s propisima o sigurnosti na radnom mjestu.

Koristi se u stacionarnim dizalicama za garnost: Funkcija uređaja za zaštitu od preopterećenja: sprječava da dizalica podiže opterećenja koja prelazi svoj nazivni kapacitet.

Mehanizam: opremljen ćelijama opterećenja ili procijede za mjerenje težine opterećenja. Aktuelno prekida operaciju dizalice ako opterećenje pređe granicu. Štiti strukturu dizalice i sprečava nezgode uzrokovane pretemljenjem.

Uređaji protiv sudara, funkcija: otkriva blizinu drugih dizalica, građevina ili prepreka: koristi senzore poput ultrazvučnih, infracrvenih ili radara za otkrivanje pokreta za kran kako bi se spriječili sudari.

Sistem za zaustavljanje u slučaju nužde: omogućava operaterima da odmah zaustavljaju sve dizalice u hitnim slučajevima. Mehanizam: opering putem tipki smještenih na upravljačkoj ploči, ili na pristupačnim položajima.Disconnects-u na kritičkim sistemima. Davanje mogućnosti brzog reagovanja tokom hitnih slučajeva, minimiziranje rizika.

Anti-Sway sistem, funkcija: minimizira opterećenje tijekom podizanja i pokreta. Zaposleni napredni upravljački sustavi za suzbijanje efekta klatna.uses senzori i softver za dinamično prilagođavanje motora i sigurnost tokom rukovanja teretom.



11.Kontrol režim

1. Vrste upravljačkih dizalica za stacionarne dizalice, privjesak za kontrolu; Opis koristi ožičenu ili bežičnu privjesku upravljačku jedinicu za upravljanje dizalicom sa sigurnosnih udaljenosti sa gumbima ili džojstike za kontrolu kretanja i funkcija.

2. Opis: OPIS: OPERATOR je stacioniran u kontrolnoj kabini koja je montirana na dizalicu ili obližnji operativni path.Components: opremljen tipkama, džojstikama, papučicama i ponekad dodirnim zaslonom za kontrolu funkcija dizalica.

3. Daljinski upravljač; koristi bežični uređaj za daljinski upravljač, koji može biti ručni ili nošen na bolovanju operatera.com: Kompaktni uređaj sa tasterima ili džojstikom, sličan privjesku, ali bez kabla.

4.Automatska kontrola (automatizirana kontrola); Opis: Dizalica radi prema unaprijed programiranim naredbama i sekvencima bez intervencije operatora.com. Sadrži senzore, programabilne logičke kontrolere (PLC), te upravljački softver koji upravlja funkcijama dizalice.



Skica



Glavni tehnički







Prednosti gantry dizalica

Gantry dizalice nude niz pogodnosti koje ih čine vrlo efikasnim za materijalno rukovanje u raznim industrijama, uključujući izgradnju, proizvodnju, logistiku i brodogradnju.

---

1. Strukturna fleksibilnost

Samostojeći dizajn: Za razliku od nadzemnih dizalica, kranovi za garnost ne zahtijevaju stalnu strukturnu podršku zgrade.

Unutarnja i vanjska upotreba: Pogodno za oba okruženja zbog njihovog neovisnog okvira.

---

2. Ekonomična instalacija

Koštani niži infrastruktura: Nema potrebe za izgradnjom pojačanja ili potpornih greda.

Brzo podešavanje: Lakše instalirati i preseliti u odnosu na fiksne nadzemne dizalice.

---

3. Visok nosivost

Može se nositi sa širokim rasponom utezima - od osvetljenih komponenti do krajnje teške mašine ili posude.

---

4. Mobilnost i svestranost

Željeznički ili montirani na željeznički: Može se lako premjestiti preko različitih radnih zona.

Podesiva visina i raspon: Mnogi modeli omogućavaju prilagodbu za određene zadatke.

---

5. Povećana produktivnost

Efikasno rukovanje materijalima: Smanjuje ručni rad, ubrzava procese podizanja i transporta.

Višestruki načini rada: Može se upravljati ručno, privjeskom kontrolom ili daljinskim poboljšanjem sigurnosti i kontrole.

---

6. Poboljšana sigurnost

Opremljen je značajkama poput graničnih prekidača, zaštite od preopterećenja, hitnih sustava i uređaja protiv sudara.

Smanjuje rizik od ozljeda u usporedbi s ručnim rukovanjem velikim opterećenjima.

---

7. Prilagodljiv dizajn

Može se dizajnirati da odgovara određenim ograničenjima web mjesta, tipovima opterećenja i operativne potrebe.

Dodaci poput vremenskih otpora, rasvjete i šetnice mogu poboljšati funkcionalnost.





Primjene gantry dizalica

Gantry dizalice se široko koriste u cijeloj industriji zbog svoje svestranosti, mobilnosti i sposobnosti za rukovanje velikim opterećenjima. Njihov dizajn omogućava im da efikasno rade u obje strane i vanjske postavke.

---

1. Postrojenja za proizvodnju i izradu

Primjena: Rukovanje teškim komponentama, alatima i sklopovima na proizvodnim linijama.

Primer: Premještanje motora, kalupa ili metalnih konstrukcija za vrijeme izrade ili sklopa.

---

2. Građevinska mjesta

Primjena: Podizanje i pozicioniranje Montažni betonski elementi, čelične grede ili drugi konstrukcijski materijali.

Korist: Eliminira potrebu za stalnom opremom za podizanje na privremenim gradilištima.

---

3. Brodogradilišta i luke

Primjena: Utovara i istovara teretnih kontejnera, brodskih dijelova ili motora.

Vrsta korištena: Često velike razmjereKontejnerske dizaliceiliŽeljeznički kranovi (RMGS).

---

4. Skladišta i logistički čvorišta

Primjena: Prijevoz glomazne ili teške robe po skladišnim prostorima.

Prednost: Poboljšava protok materijala bez potrebe za potpunim režijskim dizajnom.

---

5. Željeznička metara

Primjena: Utovar i istovar velikih željezničkih komponenti poput točkova, podmetača ili posuda.

Mobilnost: Često se montira na zapise za dugoročni rad duž dvorišta.

---

6. Aerospace i automobilska industrija

Primjena: Motori za podizanje, izobilje za gorivo ili automobilski dijelovi za vrijeme održavanja ili sklopa.

Prilagođavanje: Često opremljeni preciznim upravljačkim sustavima za osjetljive ili vrijedne dijelove.

---

7. Elektrane i teške industrije

Primjena: Rukovanje turbinama, transformatorima ili velikom opremom za održavanje.

Sigurnost: Integrirano sa sistemima praćenja opterećenja i kontrole sigurnosti.

---

8. Radionice za održavanje

Primjena: Koristi se za održavanje velikih vozila, mašina ili teške opreme.

Fleksibilnost: Prijenosne gantry dizalice mogu se premjestiti i prilagoditi po potrebi.





1. Faza dizajna: Odredite parametre dizalice, poput ocijenjenog opterećenja, raspona i visine podizanja, prema potrebama kupca i radnom okruženju. Izvršite detaljan konstrukcijski dizajn, uključujući glavnu gredu, krajnju gredu, dizalicu, mehanizam za podizanje itd. Kako bi se osiguralo da dizajn ispunjava sigurnosne standarde i potrebe za uporabom. Odaberite odgovarajuće materijale prema dizajnu, obično čelik visoke čvrstoće kako bi se osigurala stabilnost i izdržljivost strukture.

2. Faza proizvodnje: Pripremite potrebne sirovine i dijelove prema crtežima dizajna. Izrežite, savijte i oblikujte čelik za pripremu konstrukcijskih komponenti poput glavnih greda i krajnjih greda. Zavari razne komponente i sastavite ih u ukupnu strukturu. Ovaj korak zahtijeva zagarantovanu kvalitetu zavarivanja kako bi se osigurala snaga i stabilnost.

3. Obrada: obrada ključnih komponenti kao što su motori, zupčanici, ležajevi itd. Kako bi se osiguralo da njihova veličina i tačnost ispunjavaju zahtjeve. Antikorozijski tretman komponenti, kao što su slikarstvo i pocinčavanje, povećava trajnost i estetiku opreme.

4. Instalacija električne energije: instalirajte električne komponente kao što su motori, kontroleri, prekidači, senzori i alarmni sustavi. Povežite i žičane kablove kako biste osigurali normalan rad električnog sistema.

5 Fotografija montaže: Sastavite sve komponente i sisteme u cjelini, povežite mehanizam za podizanje, trolejsko pokretanje mehanizma i upravljačkog sistema. Izvršite sveobuhvatnu inspekciju sklopljenog dizalice kako biste osigurali da sve komponente i sustavi rade pravilno i obavljaju preliminarno uklanjanje pogrešaka.

6. Faza testiranja: Izvršite statički test opterećenja na dizalici za provjeru strukturne čvrstoće i stabilnosti. Izvršite dinamički test na dizalicu, uključujući testove za podizanje, kretanje, kočenje i druge funkcije kako bi se osiguralo da njezin performanse ispunjava zahtjeve za dizajn. Provjerite funkcije sigurnosnih uređaja, poput graničnih prekidača, zaštite od preopterećenja itd. Kako bi se osigurala sigurnost opreme tokom rada.

7. Kontrola kvaliteta: Izvršite kontrolu kvalitete na svakoj vezi u procesu proizvodnje kako biste osigurali poštivanje industrijskih standarda i zahtjevima kupaca. Snimite razne podatke i inspekciju rezultate u procesu proizvodnje za naknadnu sljedivost i analizu.

8 Isporuka i ugradnja: pakovanje i priprema dovršena dizalica za prevoz kako bi se osiguralo da nije oštećen tokom transporta. Dostavite dizalicu na mjesto kupca za instalaciju i izvedite pogrešku na licu mjesta i prihvatanje. Omogućite operacijsku obuku kupcima kako bi se osiguralo da su u korištenju i održavanju dizalice.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom, a ugradila je 310 setova (skupova) rukovanja i zavarivanja robota. Nakon završetka plana, bit će veći od 500 setova (skupova), a stopa umrežavanje opreme dostići će 95%. Upotrebljene su 32 linije za zavarivanje, 50 se planira da se instalira, a stopa automatizacije čitave linije proizvoda dostigla je 85%.
