Nadzemna pokretna dizalica



Mostna dizalica, poznata i kao mosna dizalica, vrsta je opreme za dizanje koja se široko koristi u raznim industrijama za rukovanje materijalom. Dizajniran je za horizontalno pomicanje teških tereta preko radnog prostora, obično u proizvodnim pogonima, skladištima i radionicama.

2. Mostna pokretna dizalica se sastoji od paralelnih pista sa pokretnim mostom koji se proteže kroz jaz. Mehanizam za podizanje, poznat kao dizalica, postavljen je na most. Ova dizalica radi tako što pomiče most duž piste, a dizalica se kreće duž mosta, osiguravajući trodimenzionalno kretanje tereta unutar radnog područja dizalice.

3. Prilikom odabira mostne dizalice uzmite u obzir faktore kao što su nosivost, raspon, visina podizanja, brzina i specifični zahtjevi vašeg rada. Pravilna instalacija i održavanje ključni su za dugovječnost i siguran rad dizalice.

4. Ovaj uvod pruža osnovno razumijevanje mostnih dizalica, naglašavajući njihov značaj u različitim industrijskim primjenama.

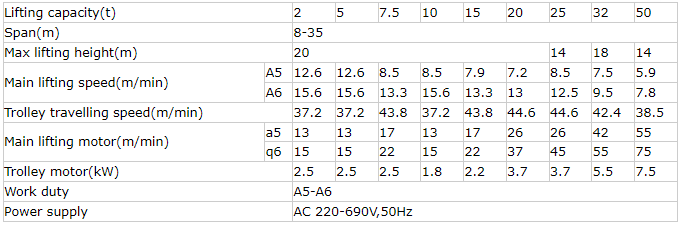

Max. Visina dizanja: 20m

Garancija: 1 godina

Težina (KG): 500 kg

Nazivni moment podizanja:20-500kN

Max. Opterećenje podizanja:2.5-62.5t

Raspon:35m

Snaga: AC 220-690V 50Hz

radna temperatura:-33~46 stepeni

kontrola brzine: otpor/pretvorba frekvencije/regulator

1. Duga svjetla

1. Glavna greda, poznata i kao nosač mosta ili kranski nosač, ključna je komponenta mostne pokretne dizalice. Ima vitalnu ulogu u podržavanju tereta i olakšavanju kretanja dizalice i kolica po rasponu dizalice.

2. Evo detaljnog pogleda na glavnu gredu: Funkcija: Glavna greda služi kao primarni strukturni element koji proteže razmak između staza dizalice. Nosi težinu tereta koji podiže dizalica i težinu samih dizalice i kolica. Greda je odgovorna za ravnomjernu distribuciju ovih opterećenja preko piste, osiguravajući stabilan i siguran rad.

Double Girder:

Dizajn: Sastoji se od dvije paralelne grede s kolicima koja se kreću na šinama postavljenim na vrhu nosača. Dizalica se može montirati iznad ili između nosača.

Primjene: Dizajniran za teška opterećenja, veće raspone i veće visine dizanja. Obično se koristi u velikim industrijskim objektima, čeličanama i brodogradilištima.

Prednosti: Veća nosivost, veća stabilnost, bolja visina kuke i veća fleksibilnost u pozicioniranju dizalice.

3. Ukratko, glavna greda mostne dizalice je temeljna komponenta koja podržava operacije podizanja dizalice, pružajući potrebnu snagu i stabilnost za sigurno i efikasno rukovanje teškim teretima.

Sistem za podizanje

Sistem za podizanje mostne dizalice je mehanizam koji kranu omogućava podizanje, spuštanje i premještanje teških tereta. Ovaj sistem je centralni za rad dizalice i dizajniran je da osigura sigurno i efikasno rukovanje materijalima.

Glavne komponente sistema za podizanje uključuju dizalicu, kolica, žičano uže ili lanac, te razne upravljačke mehanizme. Kao što su:

Dizalica:

Funkcija: Dizalica je glavna komponenta odgovorna za podizanje i spuštanje tereta. Pretvara električnu energiju u mehaničku energiju kako bi pomjerio teret okomito.

Žičano uže ili lanac:

Žičana užad: Napravljena od niti čelične žice upletenih zajedno, žičana užad su jaka, izdržljiva i sposobna da izdrže teška opterećenja uz minimalno istezanje.

Lanac: Napravljeni od metalnih karika, lanci se obično koriste u lakšim operacijama dizanja. Lanci nude veliku čvrstoću i manje su skloni zapetljavanju ili savijanju od žičanih užadi.

3. Sistem za podizanje mostne dizalice koristi se u raznim industrijama, uključujući proizvodnju, transport, građevinarstvo i logistiku, za rukovanje teretima u rasponu od malih komponenti do velikih, teških mašina.

4. Ukratko, sistem podizanja mostne dizalice je složena, ali vitalna komponenta koja omogućava dizalici da obavlja svoju primarnu funkciju pomicanja teških tereta. Njegov dizajn, rad i održavanje su kritični za osiguranje sigurnosti i efikasnosti rada dizalice.

3.End Beam

1. Krajnja greda mostne dizalice, poznata i kao krajnji kamion ili krajnja kolica, ključna je komponenta koja podržava nosač mosta (glavnu gredu) i omogućava kranu da putuje duž piste.

2. Evo detaljnog pregleda njegovih funkcija, tipova i razmatranja dizajna:

Funkcije krajnje grede:

Podrška i stabilnost: Krajnja greda podupire krajeve nosača mosta i osigurava da ostane stabilan i poravnat dok se kreće duž piste.

Pokret: U njemu se nalaze točkovi ili valjci koji omogućavaju da se čitav kranski most kreće horizontalno duž greda piste.

Distribucija opterećenja: Pomaže u raspodjeli opterećenja od nosača mosta na grede piste, osiguravajući ravnomjernu raspodjelu težine i stabilnost tokom rada.

Vrste krajnjih greda:

PopravljenoKrajGrede:

Izvedba: Krajnja greda je čvrsto pričvršćena na nosač mosta i nema pokretnih dijelova za podešavanje.

Primjene: Pogodno za aplikacije gdje je pozicija dizalice na pisti fiksna ili zahtijeva minimalno podešavanje.

Razmatranje dizajna:

Nosivost:

Krajnja greda mora biti projektovana tako da izdrži maksimalnu nosivost dizalice, uključujući težinu nosača mosta i teret koji se podiže.

Odgovarajuća veličina i ojačanje su od suštinskog značaja za osiguranje stabilnosti i sigurnosti.

Kompatibilnost uz pistu:

Točkovi ili valjci moraju biti kompatibilni sa gredama ili šinama piste kako bi se osiguralo glatko kretanje i spriječilo habanje ili oštećenje.

Precizno poravnanje sa pistom je ključno za pravilan rad.

3. Ukratko, krajnja greda mostne dizalice je ključna komponenta koja podržava most dizalice i olakšava horizontalno kretanje duž piste. Njegov dizajn i održavanje ključni su za ukupne performanse, stabilnost i sigurnost dizalice.











4.Pokretni mehanizam dizalice

1. Mehanizam za kretanje dizalice mostne dizalice je sistem koji omogućava da se cijeli kranski most (ili glavna greda) kreće horizontalno duž greda piste. Ovaj mehanizam je neophodan za pozicioniranje dizalice unutar radnog područja i olakšavanje kretanja tereta kroz različite dijelove radnog prostora.

2. Komponente mehanizma za kretanje dizalice:

Krajnji kamioni (krajnje grede):

Funkcija: Krajnji kamioni, također poznati kao krajnje grede, su konstrukcije postavljene na oba kraja kranskog mosta. Oni podupiru most i sadrže točkove ili valjke koji se kreću po gredama piste.

Dizajn: Obično uključuje okvir, točkove ili valjke, ležajeve, a ponekad i pogonski mehanizam

Točkovi/Valjci:

Funkcija: Točkovi ili valjci montirani na krajnjim kamionima omogućavaju da se kranski most kreće duž greda piste. Podnose težinu dizalice i njeno opterećenje, omogućavajući glatko horizontalno kretanje.

Pogonski mehanizam:

Funkcija: Osigurava snagu za kretanje dizalice duž piste. Ovo može biti električni motor povezan na sistem zupčanika.

3.Aplikacije:

Proizvodnja: Za kretanje materijala i komponenti duž proizvodnih linija.

Skladišta: Za rukovanje i premještanje uskladištene robe.

Izgradnja: Za premještanje teškog građevinskog materijala na gradilište.

Slanje i primanje: Za utovar i istovar velikih pošiljki.

4. Ukratko, mehanizam za kretanje dizalice mostne dizalice je dizajniran da olakša horizontalno kretanje kranskog mosta duž greda piste. Ovaj sistem uključuje krajnje kamione, točkove ili valjke, pogonski mehanizam i kontrolni sistem, koji rade zajedno kako bi omogućili precizno i ​​efikasno rukovanje materijalom. Redovno održavanje i pravilan rad su neophodni da bi se osigurala pouzdanost i sigurnost mehanizma za kretanje dizalice.

5. Mehanizam za kretanje kolica

Mehanizam za kretanje kolica mostne dizalice odgovoran je za horizontalno pomicanje dizalice preko nosača mosta (glavne grede) dizalice. Ovaj mehanizam omogućava kranu da precizno pozicionira teret unutar radnog područja.

Komponente mehanizma za kretanje kolica:

Okvir kolica:

funkcija: Okvir je strukturna komponenta koja sadrži i podržava dizalicu i druge povezane mehanizme.

Točkovi/valjci za kolica:

Funkcija: Točkovi ili valjci postavljeni na okvir kolica omogućavaju da se kolica kreću duž nosača mosta. Oni osiguravaju glatko kretanje i podnose težinu dizalice.

Vrste:

Tračnički kotači: Ovi kotači rade na šinama montiranim na nosaču mosta. Obično se koriste u vrhunskim kolicima.

Valjci: U nekim izvedbama, valjci se mogu koristiti umjesto kotača, posebno u kolicima ispod.

Pogonski mehanizam:

Funkcija: Osigurava snagu za kretanje kolica duž nosača mosta. Ovo može uključivati ​​električni motor i sistem zupčanika.

Vrste:

Direktan pogon: Motor direktno pokreće kotače kolica.

Pogon zupčanika: Motor pokreće sistem zupčanika koji zauzvrat pokreće točkove kolica, omogućavajući preciznu kontrolu kretanja.

Dizalica:

Funkcija: Dizalica je montirana na kolica i odgovorna je za podizanje i spuštanje tereta.

Vrste:

Električna dizalica: Pokreće se električnom energijom, pogodna za teške primjene.

Ručna dizalica: Upravlja se ručno, obično se koristi za lakša tereta.

Pneumatska dizalica: Pokreće se komprimiranim zrakom, koristi se u opasnim okruženjima.

Ukratko, mehanizam za kretanje kolica mostne dizalice odgovoran je za horizontalno kretanje dizalice duž nosača mosta dizalice. Uključuje okvir kolica, točkove ili valjke, pogonski mehanizam i kontrolni sistem. Pravilno održavanje i rad su neophodni da bi se osigurao nesmetan i siguran rad dizalice.

6. Točak krana

1. Točkovi kranske dizalice su ključne komponente koje omogućavaju da se kranski most kreće horizontalno duž greda piste. Oni igraju ključnu ulogu u radu dizalice tako što podnose težinu dizalice i njeno opterećenje, istovremeno osiguravajući glatko i stabilno kretanje.

2. Funkcije kranskih točkova:

Podrška: Točkovi krana podržavaju težinu kranskog mosta, dizalice i tereta, prenoseći ovu težinu na grede piste.

Kretanje: Omogućavaju horizontalno kretanje dizalice duž greda ili šina piste.

Stabilnost: Pravilno dizajnirani i održavani točkovi osiguravaju stabilan i nesmetan rad, minimizirajući vibracije i habanje.

3.Vrste kranskih točkova:

Prirubnički kotači:

Dizajn: Imajte prirubnicu na jednoj ili obje strane točka kako biste ga držali u ravni sa šinom piste.

Primjene: Uobičajeno se koristi za dizalice s gornjim pokretom, gdje se kotači kreću na gornjoj prirubnici grede piste.

Užljebljeni kotači:

Dizajn: Imati žljeb koji odgovara profilu šine piste, što omogućava nesmetan i stabilan rad.

Primjene: Koristi se u dizalicama gdje kotači moraju precizno stati u profil šine.

V-Groove kotači:

Dizajn: ima žljeb u obliku slova V koji je poravnat sa profilom šine u obliku slova V.

4. Razmatranja dizajna:

Nosivost:

Kotači moraju biti dizajnirani da izdrže maksimalno opterećenje dizalice, uključujući težinu mosta dizalice, dizalice i teret koji se podiže.

Snaga materijala:

Kotači se obično izrađuju od materijala visoke čvrstoće kao što su kovani čelik ili lijevano željezo kako bi se osigurala izdržljivost i otpornost na habanje.

Poravnanje:

Pravilno poravnanje točkova sa gredama ili šinama piste je ključno za nesmetan rad i za sprečavanje prekomernog trošenja ili oštećenja.

5. Ukratko, točkovi krana mostne dizalice su neophodni za omogućavanje horizontalnog kretanja dizalice duž greda piste. Njihov dizajn, materijal i održavanje su kritični za osiguravanje nesmetanog, stabilnog i sigurnog rada dizalica.

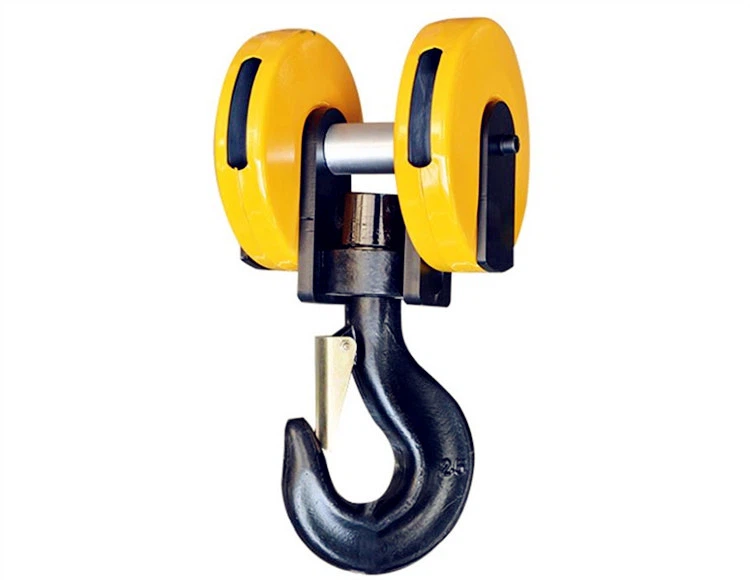

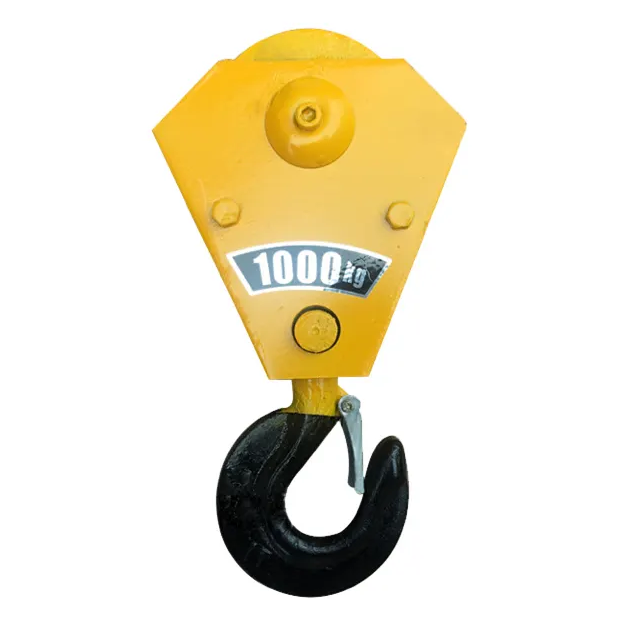

7.Kranska kuka

1. Kuka dizalice mostne dizalice je kritična komponenta koja se koristi za podizanje, držanje i transport tereta. To je tačka veze između sistema za podizanje dizalice (dizalice) i tereta kojim se rukuje.

2. Funkcije kuke za dizalicu:

Podizanje: Primarna funkcija kranske kuke je sigurno podizanje i držanje tereta tokom rukovanja.

Osiguranje: Kuka mora biti sigurno pričvršćena za teret, osiguravajući da ne sklizne ili padne tokom kretanja.

Pozicioniranje: Kuka omogućava precizno pozicioniranje tereta unutar radnog područja dizalice.

3. Vrste kranskih kuka:

Single Hook:

Dizajn: Jedna, jednostavna kuka sa jednom tačkom pričvršćivanja. To je najčešći tip kuke koji se koristi u dizalicama.

Primjene: Pogodno za širok raspon zadataka dizanja, od lakih do srednjih opterećenja.

dupla kuka:

Dizajn: Sadrži dvije kuke montirane na zajednički okov ili iglu, što omogućava podizanje tereta iz dvije točke.

Primjene: Korisno za rukovanje teretima koji zahtijevaju ravnotežu ili stabilnost, kao što su dugačke grede ili nespretno oblikovani predmeti.

Kuka za hvatanje:

Dizajn: Opremljen dodatnim funkcijama hvatanja ili zupcima za čvršće pričvršćivanje tereta.

Primjene: Često se koristi u aplikacijama za podizanje gdje je potrebno dodatno prianjanje, kao što su labavi materijali ili materijali nepravilnog oblika.

4.Aplikacije:

Proizvodnja: Za podizanje i pomicanje komponenti i gotovih proizvoda duž proizvodnih linija.

Skladišta: Za rukovanje i premještanje uskladištene robe i materijala.

Gradilišta: Za dizanje teškog građevinskog materijala i opreme.

Dostava i prijem: Za utovar i istovar robe i materijala.

5. Ukratko, kuka dizalice mostne dizalice je vitalna komponenta koja osigurava vezu između sistema za podizanje dizalice i tereta. Njegov dizajn, tip i održavanje su kritični za osiguravanje sigurnih i efikasnih operacija dizanja.



8.Motor

1.Motor mostne dizalice je ključna komponenta koja osigurava potrebnu snagu za razne operacije dizalice, uključujući podizanje, spuštanje i horizontalno kretanje. Motor pretvara električnu energiju u mehaničku energiju, pokrećući sisteme dizalice i kolica.

2. Funkcije motora dizalice:

Prenos snage: Pretvara električnu energiju u mehaničku za pogon dizalice za podizanje i spuštanje tereta, te kolica i mosta za horizontalno kretanje.

Kontrola brzine: Omogućava kontrolu radne brzine dizalice, omogućavajući precizno rukovanje teretom.

Kontrola smjera: Pruža mogućnost promjene smjera kretanja, kako vertikalno (za dizalicu) tako i horizontalno (za kolica i most).

3.Tipovi motora:

AC motori:

Dizajn: Motori naizmjenične struje (AC) se obično koriste u nadzemnim dizalicama. Pouzdani su i nude dobre performanse za kontinuirani rad.

Primjene: Koristi se i za sisteme za podizanje i za transport kolica. To mogu biti standardni motori s kaveznim kavezom ili napredniji dizajni kao što su sinhroni ili indukcijski motori.

DC motori:

Dizajn: Motori istosmjerne struje (DC) koriste se za aplikacije koje zahtijevaju preciznu kontrolu brzine i momenta. Oni su manje uobičajeni u modernim dizalicama zbog pojave naprednih AC pogona.

Primjene: Obično se koristi u starijim sistemima dizalica ili specifičnim aplikacijama koje zahtijevaju finu kontrolu brzine i pozicioniranja.

4.Aplikacije:

Proizvodnja: Koristi se u industrijskim okruženjima za kretanje materijala duž proizvodnih linija i između radnih stanica.

Skladišta: Za rukovanje i pozicioniranje robe unutar skladišnih prostora.

Gradilišta: Premještanje teških materijala i opreme na gradilište.

Slanje i primanje: Za pomoć pri utovaru i istovaru robe.

5. Ukratko, motor mostne dizalice je neophodan za pokretanje sistema za podizanje i kretanje dizalice. Mora biti pažljivo odabran i održavan kako bi se osigurao pouzdan i efikasan rad, uzimajući u obzir faktore kao što su nosivost, brzina, obrtni moment i uslovi okoline.

.



9.Zvučni i svjetlosni alarmni sistem& granični prekidač

Zvučni i svjetlosni alarmni sistem, zajedno sa krajnjim prekidačima mostne dizalice, ključne su sigurnosne karakteristike dizajnirane da poboljšaju sigurnost u radu i spriječe nesreće.

Zvučni i svjetlosni alarmni sistem

svrha:

Za pružanje zvučnih i vizualnih upozorenja operaterima i osoblju o statusu dizalice ili potencijalnim opasnostima.

Upozoriti operatera na uvjete koji mogu predstavljati rizik za sigurnost, kao što je preopterećenje ili približavanje granicama kretanja dizalice.

Komponente:

Zvučni alarmi:

Funkcija: Emituje glasne zvukove kako bi upozorio operatere i osoblje u blizini na potencijalne opasnosti ili probleme u radu.

Vrste:

Sirena: Obično se koristi za opšte signale upozorenja, kao što je početak ili zaustavljanje rada dizalice.

Sirena: Pruža hitnije upozorenje za kritična stanja, kao što su preopterećenje ili hitne situacije.

svjetlosni alarmi:

Funkcija: Koristite trepćuće ili stalna svjetla da vizualno signalizirate status ili upozorenja dizalice.

Vrste:

Bljeskalica: Često se koristi za označavanje da je dizalica u funkciji ili da postoji stanje upozorenja.

Stalno svjetlo: Koristi se za stalna upozorenja, kao što je kada je dizalica u opasnom ili ograničenom području.

Razmatranje dizajna:

Vidljivost i čujnost:

Zvučni i svetlosni alarmi treba da budu jasno vidljivi i čujni preko ambijentalne buke i uslova okoline u radnoj zoni.

Postavljanje alarma treba biti strateško kako bi se osiguralo da ih operater i osoblje primjećuju.

integracija:

Alarmi bi trebali biti integrirani s kontrolnim sistemom dizalice kako bi se automatski aktivirali kao odgovor na specifične uvjete, kao što su preopterećenje ili dostizanje ograničenja kretanja.

Trajnost:

Alarmi moraju biti dizajnirani da izdrže radno okruženje, uključujući izlaganje prašini, vlazi i ekstremnim temperaturama.

Održavanje:

Potrebne su redovne provjere i održavanje kako bi se osiguralo da alarmi ispravno funkcionišu i zamijenili sve neispravne komponente.

Limit Switches

svrha:

Da bi se spriječilo da dizalica prekorači predviđena ograničenja rada i zaštitila i kran i njegovu okolinu od oštećenja.

Za automatsku kontrolu zaustavljanjem ili podešavanjem kretanja dizalice kada su ispunjeni određeni uvjeti.

Vrste krajnjih prekidača:

Granični prekidači za podizanje:

Funkcija: Spriječite podizanje ili spuštanje tereta preko svojih maksimalnih ili minimalnih granica.

Dizajn: Obično se postavlja na vrhu i na dnu putanje dizalice kako bi se zaustavio motor dizalice kada se dostignu ove granice.

Granični prekidači putovanja:

Funkcija: Kontrolirajte horizontalno kretanje kranskog mosta i kolica, osiguravajući da se dizalica ne pomiče dalje od krajeva piste ili tračnica.

Dizajn: Obično se nalazi na krajevima piste ili šine i aktivira se kretanjem dizalice za zaustavljanje ili obrnuto kretanje.

Sigurnosni granični prekidači:

Funkcija: Osigurajte dodatnu sigurnost zaustavljanjem dizalice ili određenim funkcijama u slučaju nenormalnih uvjeta ili kvarova na sistemu.

Dizajn: Može se instalirati na različitim lokacijama na osnovu sigurnosnih zahtjeva i operativnih potreba.

Razmatranje dizajna:

tačnost:

Granični prekidači moraju biti precizno kalibrirani kako bi se osiguralo da se aktiviraju na ispravnim pozicijama i spriječiti prekoračenje ili nenamjerna kretanja.

Pouzdanost:

Prekidači bi trebali biti pouzdani i robusni kako bi ispravno funkcionirali u uvjetima rada dizalice, uključujući vibracije i faktore okoline.

podesivost:

Mnogi granični prekidači su podesivi kako bi se prilagodili različitim konfiguracijama dizalica i operativnim zahtjevima.

integracija:

Krajnji prekidači treba da budu integrisani sa kontrolnim sistemom dizalice kako bi se obezbedilo automatsko zaustavljanje ili podešavanja i aktivirali alarmni sistemi ako je potrebno.

Održavanje:

Redovni pregledi i održavanje su neophodni kako bi se osiguralo da krajnji prekidači ispravno funkcionišu i da bi se riješilo bilo kakvo trošenje ili kvar.

Prijave:

Proizvodnja i skladištenje: Za siguran rad dizalica tokom rukovanja i skladištenja materijala.

Gradilišta: Da bi se spriječilo da kranovi prekorače radne granice i osigurali sigurno podizanje i pozicioniranje građevinskog materijala.

Otpremanje i prijem: Za upravljanje sigurnim kretanjem robe i opreme tokom operacija utovara i istovara.

3. Ukratko, zvučni i svjetlosni alarmni sistem i krajnji prekidači su kritične sigurnosne karakteristike u mostnoj dizalici. Oni rade zajedno kako bi osigurali siguran rad davanjem upozorenja i automatskom kontrolom kretanja dizalice kako bi se spriječile nezgode i oštećenja opreme. Redovno održavanje i pravilna integracija sa kontrolnim sistemima dizalice su neophodni za njihov efikasan rad.

10.Sigurnosni uređaji

1. Zaštita od preopterećenja

Svrha: Da se spriječi da dizalica podiže teret koji premašuje nazivni kapacitet, što može uzrokovati strukturno oštećenje ili kvar.

Komponente:

Senzor preopterećenja: Mjeri težinu tereta i šalje signale kontrolnom sistemu dizalice.

Sigurnosni uređaj: Automatski zaustavlja podizanje dizalice ili spušta teret ako težina prelazi postavljenu granicu.

Razmatranje dizajna:

Kalibracija kako bi se osiguralo precizno mjerenje opterećenja.

Redovno testiranje radi provjere funkcionalnosti.

2. Krajnji prekidači

Svrha: spriječiti da se dizalica pomakne izvan predviđenih radnih granica, štiteći i kran i njegovu okolinu.

Vrste:

Granični prekidači za dizalicu: Zaustavite dizalicu kada dostigne maksimalnu ili minimalnu granicu kretanja.

Granični prekidači putovanja: Kontrolišu horizontalno kretanje kranskog mosta i kolica, sprečavajući prekoračenje.

Razmatranje dizajna:

Precizna kalibracija za pravilno aktiviranje.

Robusna konstrukcija da izdrži radne uslove.

3. Dugme za zaustavljanje u nuždi

Svrha: Pruža brz način za zaustavljanje svih operacija dizalice u slučaju nužde.

Komponente:

Dugme: obično crveno i nalazi se u lako dostupnim područjima.

Integracija upravljačkog sistema: Zaustavlja kretanje dizalice i aktivira alarme.

Razmatranje dizajna:

Lako dostupan i jasno označen.

Redovno testiranje kako bi se osigurala funkcionalnost.

4. Sigurnosne brave

Namjena: spriječiti da teret slučajno sklizne s kuke dizalice.

Komponente:

Mehanizam zasuna: pričvršćen za kuku da pokrije otvor i osigura teret.

Vrste:

Ručna brava: Za otvaranje ili zatvaranje je potrebna ručna operacija.

Automatska brava: Automatski se uključuje ili isključuje na osnovu kretanja tereta.

Razmatranje dizajna:

Pouzdan rad pod opterećenjem.

Redovni pregled kako bi se osiguralo ispravno funkcionisanje.

5. Zvučni i svjetlosni alarmi

Svrha: Upozorenje operatera i obližnjeg osoblja na potencijalne opasnosti ili operativni status.

Komponente:

Zvučni alarmi: Sirena ili sirene koje emituju glasne zvukove za signale upozorenja.

Svetlosni alarmi: Trepćuća ili stalna svetla za vizuelno ukazivanje na uslove upozorenja.

Razmatranje dizajna:

Vidljivost i čujnost u radnom okruženju.

Integracija sa kontrolnim sistemom dizalice za automatsko aktiviranje.

11.Control Mode

1. Kontrola privjesaka

Opis:

Viseća kontrola uključuje ručni uređaj sa kablom koji se povezuje sa sistemom upravljanja dizalice. Operater koristi ovaj uređaj za kontrolu kretanja dizalice.

Komponente:

Viseća stanica: Kontrolna kutija sa dugmadima ili džojsticima za upravljanje dizalicom.

Kabliranje: Povezuje privjesak sa upravljačkim sistemom dizalice.

Prednosti:

Pokretljivost rukovaoca: Omogućava da se operater nalazi na sigurnoj udaljenosti od tereta dizalice.

Direktna kontrola: Pruža trenutnu povratnu informaciju i kontrolu nad pokretima dizalice.

Nedostaci:

Ograničeni domet: Operater je ograničen dužinom kabla.

Potencijal za oštećenje kabla: Kablovi se mogu istrošiti ili oštetiti tokom vremena.

2. Radio daljinski upravljač

Opis:

Radio daljinski upravljač koristi bežičnu tehnologiju za upravljanje dizalicom sa udaljenosti, omogućavajući operateru da se slobodno kreće po radnom području dizalice.

Komponente:

Radio predajnik: Ručni uređaj sa kontrolama za upravljanje dizalicom.

Radio prijemnik: Postavljen na dizalicu za primanje signala od predajnika.

Prednosti:

Sloboda operatera: Omogućava da se operater pozicionira bilo gdje unutar radnog područja dizalice.

Poboljšana sigurnost: Omogućava operateru da se drži podalje od potencijalnih opasnosti.

Nedostaci:

Interferencija signala: na njih mogu uticati smetnje ili gubitak signala.

Trajanje baterije: Zahtijeva redovno punjenje ili zamjenu baterija.

3. Kontrola kabine

Opis:

Upravljanje kabinom uključuje zatvorenu kabinu operatera montiranu na most dizalice. Operater sjedi unutar kabine kako bi kontrolirao kretanje dizalice.

Komponente:

Kabina rukovaoca: Opremljena kontrolama, instrumentima i prozorom za vidljivost.

Kontrolna tabla: Uključuje džojstike, dugmad i druge kontrole za upravljanje dizalicom.

Prednosti:

Sveobuhvatna kontrola: Omogućava pristup svim kontrolama dizalice na jednoj lokaciji.

Zaštita od vremenskih prilika: Kabina štiti rukovaoca od vremenskih uslova.

Nedostaci:

Ograničena pokretljivost: Operater je zatvoren u kabini.

Veći troškovi: Instalacija i održavanje kabine mogu biti skuplji.

4. Automatsko ili poluautomatsko upravljanje

Opis:

Automatski ili poluautomatski upravljački sustavi automatiziraju određene funkcije dizalica, bilo djelomično ili u potpunosti, na osnovu unaprijed postavljenih programa ili senzora.

Komponente:

Programabilni logički kontroler (PLC): Upravlja automatizovanim funkcijama i sekvencama.

Senzori i kamere: Obezbeđuju podatke za automatizovane operacije i podešavanja.

Prednosti:

Povećana preciznost: Automatizira zadatke koji se ponavljaju i poboljšava preciznost.

Smanjen zamor rukovaoca: Minimizira potrebu za stalnom ručnom kontrolom.

Nedostaci:

Složenost: Zahtijeva napredno programiranje i održavanje.

Potencijal za sistemske greške: Automatski sistemi mogu pokvariti ili zahtijevati ponovnu kalibraciju.



12.Skica







1. Visoki kapacitet dizanja

Opis: Mosne dizalice su sposobne da podižu teška tereta, često premašujući kapacitet drugih tipova dizalica.

Prednost: Pogodno za rukovanje velikim, teškim i glomaznim predmetima koji su uobičajeni u proizvodnji, građevinarstvu i skladištenju.

2. Efikasno korištenje prostora

Opis: Ove dizalice rade duž vrha strukture zgrade ili šinskog sistema, oslobađajući podni prostor.

Prednost: Maksimizira raspoloživi radni prostor i skladišne ​​prostore, omogućavajući efikasnije korištenje objekta.

3. Svestrani pokret

Opis: Mostne dizalice mogu se kretati i horizontalno (duž piste) i vertikalno (duž dizalice).

Prednost: Pruža fleksibilnost u pozicioniranju tereta i rukovanju, što olakšava manevrisanje teretom na velikom području.

4. Poboljšana sigurnost

Opis: Karakteristike kao što su krajnji prekidači, zaštita od preopterećenja i sigurnosni alarmi poboljšavaju radnu sigurnost.

Prednost: Smanjuje rizik od nesreća, oštećenja opreme i povreda operatera, doprinoseći sigurnijem radnom okruženju.

5. Preciznost i kontrola

Opis: Napredni kontrolni sistemi, uključujući viseće, radio daljinske i automatske kontrole, nude precizno rukovanje teretom.

Prednost: Omogućava precizno pozicioniranje i kretanje tereta, što je ključno za zadatke koji zahtijevaju visoku preciznost.

6. Trajnost i pouzdanost

Opis: Dizajnirane za teške uslove rada, mostne dizalice su izrađene od robusnih materijala i komponenti.

Prednost: Nudi dugoročnu pouzdanost i minimalno vrijeme zastoja, smanjujući troškove održavanja i povećavajući produktivnost.





1. Proizvodnja

Linije za montažu: Koriste se za pomicanje teških dijelova i komponenti duž montažnih linija, pomažući u proizvodnji i montaži strojeva i proizvoda.

Mašinske radionice: Olakšava kretanje teške mašinerije, delova i sirovina u okruženju mašinske radionice.

2. Skladištenje i distribucija

Rukovanje skladištenjem: Premešta robu i materijal unutar skladišta, uključujući slaganje i preuzimanje predmeta sa visokih polica.

Ispunjenje narudžbe: Pomaže u odabiru i stavljanju artikala za otpremu i prijem, poboljšavajući efikasnost obrade narudžbe.

3. Izgradnja

Rukovanje materijalom: Koristi se za podizanje i transport građevinskog materijala, kao što su čelične grede, betonske ploče i građevinska oprema, na gradilištima.

Postavljanje konstrukcija: Pomaže u montaži i postavljanju velikih struktura i komponenti, uključujući mostove i zgrade.

4. Čeličane i livnice

Rukovanje čelikom: Pomiče teške čelične gredice, ingote i zavojnice kroz mlin, od peći do valjaonice.

Operacije livenja: Pomaže u rukovanju i transportu rastopljenog metala i odlivaka tokom procesa proizvodnje.

5. Brodogradilišta

Brodogradnja: Koristi se za podizanje i pozicioniranje velikih brodskih komponenti, kao što su dijelovi trupa i motori, tokom izgradnje i popravke brodova.

Utovar i istovar: Olakšava utovar i istovar teškog tereta i opreme s brodova.

6. Automobilska industrija

Montaža vozila: Pomiče dijelove i komponente tokom sastavljanja vozila, uključujući motore, šasiju i karoserijske ploče.

Održavanje i popravka: Pomaže u održavanju i popravci automobilskih montažnih linija i mašina.





Inspekcija materijala

Provjera kvaliteta: Stroga kontrola kvaliteta vrši se na kupljenim sirovinama kako bi se osiguralo da ispunjavaju zahtjeve dizajna i nacionalne standarde.

Skladištenje materijala: Kvalificirani materijali se skladište prema klasifikaciji kako bi se spriječila korozija ili oštećenje.

Rezanje i oblikovanje

Rezanje čelika: Koristite plazma rezanje, lasersko rezanje ili rezanje plamenom i druge tehnologije za rezanje čelika prema veličini crteža.

Obrada oblikovanja: Oblikujte čeličnu ploču savijanjem, valjanjem, zavarivanjem i drugim procesima za proizvodnju glavne grede, krajnje grede i drugih strukturnih dijelova.

Zavarivanje

Zavarivanje komponenti: Izrezani i oblikovani čelični dijelovi se zavaruju u glavne strukture kao što su glavna greda, krajnja greda i kolica. Proces zavarivanja treba strogo kontrolirati kako bi se osigurala čvrstoća konstrukcije i kvalitet zavarivanja.

Inspekcija zavara: Koristite tehnologiju ispitivanja bez razaranja (kao što je ultrazvučno ispitivanje, radiografsko ispitivanje) da biste pregledali zavarene spojeve kako biste osigurali da nema pukotina ili drugih defekata.

Mašinska obrada

Precizna obrada: Precizna obrada se izvodi na ključnim komponentama dizalice, kao što su set kotača, sjedišta ležaja, remenice, itd., kako bi se osigurala njihova točnost dimenzija i kvaliteta površine.

Montaža cele mašine

Generalna montaža: Na osnovu predmontaže vrši se cjelokupna montaža dizalice, uključujući završnu montažu glavne grede, krajnje grede, mehanizma za podizanje, mehanizma za hodanje itd.

Puštanje u rad i ispitivanje

U dinamičkim uvjetima ispituje se radni učinak dizalice, uključujući ispitivanje dizanja, hodanja, upravljanja i drugih funkcija. Ukupna veličina sastavljene mosne dizalice se provjerava kako bi se osiguralo da sve dimenzije ispunjavaju zahtjeve projekta.

Prskanje i antikorozivni tretman

Površinska obrada Uklanjanje rđe: Uklanjanje rđe na površini dizalice, uobičajene metode uključuju pjeskarenje, kiseljenje itd. Prskanje prajmera: Prskajte antikorozivni prajmer na tretiranu površinu kako biste spriječili oksidaciju i koroziju metala. Završno prskanje Prskanje u boji: Poprskajte završni premaz prema zahtjevima kupaca ili industrijskim standardima kako biste dizalici dali zaštitni i dekorativni učinak. Označavanje: Nakon prskanja, označite identifikacijske podatke dizalice u skladu sa specifikacijama, kao što su model, nazivno opterećenje itd.

Fabrika i montaža

Pakovanje i transport

Zaštita ambalaže: Zaštitno zapakirajte ključne komponente dizalice kako biste spriječili oštećenje tokom transporta. Organizacija transporta: U skladu sa veličinom opreme i uslovima transporta, odaberite odgovarajući način transporta za transport dizalice do lokacije kupca.

Prijem i isporuka

Prihvatanje kupaca

Prijem na licu mjesta: Kupac vrši prijem dizalice na licu mjesta u skladu sa zahtjevima ugovora i tehničkim specifikacijama kako bi provjerio performanse i kvalitet opreme.

Otklanjanje problema: Ako se pronađu problemi, proizvođač ih mora otkloniti na vrijeme kako bi osigurao da oprema u potpunosti ispunjava zahtjeve kupca. Isporuka i upotreba Obuka za rukovanje: Proizvođač obično obučava operatere kupca kako bi osigurao da mogu pravilno i sigurno rukovati kranom.







Inspekcija materijala

Provjera kvaliteta: Stroga kontrola kvaliteta vrši se na kupljenim sirovinama kako bi se osiguralo da ispunjavaju zahtjeve dizajna i nacionalne standarde.

Skladištenje materijala: Kvalificirani materijali se skladište prema klasifikaciji kako bi se spriječila korozija ili oštećenje.

Rezanje i oblikovanje

Rezanje čelika: Koristite plazma rezanje, lasersko rezanje ili rezanje plamenom i druge tehnologije za rezanje čelika prema veličini crteža.

Obrada oblikovanja: Oblikujte čeličnu ploču savijanjem, valjanjem, zavarivanjem i drugim procesima za proizvodnju glavne grede, krajnje grede i drugih strukturnih dijelova.

Zavarivanje

Zavarivanje komponenti: Izrezani i oblikovani čelični dijelovi se zavaruju u glavne strukture kao što su glavna greda, krajnja greda i kolica. Proces zavarivanja treba strogo kontrolirati kako bi se osigurala čvrstoća konstrukcije i kvalitet zavarivanja.

Inspekcija zavara: Koristite tehnologiju ispitivanja bez razaranja (kao što je ultrazvučno ispitivanje, radiografsko ispitivanje) da biste pregledali zavarene spojeve kako biste osigurali da nema pukotina ili drugih defekata.

Mašinska obrada

Precizna obrada: Precizna obrada se izvodi na ključnim komponentama dizalice, kao što su set kotača, sjedišta ležaja, remenice, itd., kako bi se osigurala njihova točnost dimenzija i kvaliteta površine.

Montaža cele mašine

Generalna montaža: Na osnovu predmontaže vrši se cjelokupna montaža dizalice, uključujući završnu montažu glavne grede, krajnje grede, mehanizma za podizanje, mehanizma za hodanje itd.

Puštanje u rad i ispitivanje

U dinamičkim uvjetima ispituje se radni učinak dizalice, uključujući ispitivanje dizanja, hodanja, upravljanja i drugih funkcija. Ukupna veličina sastavljene mosne dizalice se provjerava kako bi se osiguralo da sve dimenzije ispunjavaju zahtjeve projekta.

Prskanje i antikorozivni tretman

Površinska obrada Uklanjanje rđe: Uklanjanje rđe na površini dizalice, uobičajene metode uključuju pjeskarenje, kiseljenje itd. Prskanje prajmera: Prskajte antikorozivni prajmer na tretiranu površinu kako biste spriječili oksidaciju i koroziju metala. Završno prskanje Prskanje u boji: Poprskajte završni premaz prema zahtjevima kupaca ili industrijskim standardima kako biste dizalici dali zaštitni i dekorativni učinak. Označavanje: Nakon prskanja, označite identifikacijske podatke dizalice u skladu sa specifikacijama, kao što su model, nazivno opterećenje itd.

Fabrika i montaža

Pakovanje i transport

Zaštita ambalaže: Zaštitno zapakirajte ključne komponente dizalice kako biste spriječili oštećenje tokom transporta. Organizacija transporta: U skladu sa veličinom opreme i uslovima transporta, odaberite odgovarajući način transporta za transport dizalice do lokacije kupca.

Prijem i isporuka

Prihvatanje kupaca

Prijem na licu mjesta: Kupac vrši prijem dizalice na licu mjesta u skladu sa zahtjevima ugovora i tehničkim specifikacijama kako bi provjerio performanse i kvalitet opreme.

Otklanjanje problema: Ako se pronađu problemi, proizvođač ih mora otkloniti na vrijeme kako bi osigurao da oprema u potpunosti ispunjava zahtjeve kupca. Isporuka i upotreba Obuka za rukovanje: Proizvođač obično obučava operatere kupca kako bi osigurao da mogu pravilno i sigurno rukovati kranom.

Popularni tagovi: mostna dizalica, Kina proizvođači, dobavljači, fabrika
