Premium dvostruki režijski dizalica sa dvostrukim snopom i mostom

Zašto birati ovu dizalicu?

✔ Najbolje za čelik - teške industrije- maksimizira produktivnost u rukovanju metala.
✔ Smanjuje troškove rada- Minimizira ručno rigiranje rada.
✔ Poboljšava sigurnost na radnom mjestu- Nema labavih lanaca ili karika.



Ključne karakteristike i komponente

1. Dvostruka struktura mosta Girder

Dva teška - dužnosti (kutija - tipa ili rešetka dizajna) za visoki kapacitet opterećenja (obično5 -100+ Tona).

Pruža boljeVisina kukairasponod sisednog - gredenih dizalica.

2. Elektromagnetski dizač (elektromagnet)

Pokreće ihDC strujaza generiranje jakog magnetnog polja.

Može podićiRavne čelične ploče, okrugle šipke ili metalni otpadBez remena / lanca.

Podesiva sila podizanja(varira od debljine materijala i težine).

3. Sistem kolica i dizalica

Motorizirana kolicaPomiče se uz nosače za precizno pozicioniranje.

Mehanizam za dizanje(lančani ili žičani uže) podiže / snižava elektromagnet.

Neki modeli uključuju arotatorza okretanje tereta.

4. Sistem snage i upravljanja

Električno napajanje(sa sigurnosnim baterijom za sigurnost).

Kabina ili daljinski upravljačza fleksibilnost operatera.

Regulator naponaza podešavanje magnetne čvrstoće.

5. Sigurnosni sistemi

Hitna snaga - isključena(EPO) u slučaju nestanka struje.

Zaštita od preopterećenjaza sprečavanje magnetnog odvajanja.

Anti - Sway sistemza stabilno podizanje.



Poređenje: Elektromagnetska vs. Godica - na bazi nadzemnih dizalica

Značajka	Elektromagnetska dizalica	Standardna klica za kuke
Tip učitavanja	Samo obojeni metali	Bilo koji materijal (sa češnjakom)
Brzina podizanja	Brže (bez opreme)	Sporije (zahtijeva privitak)
Preciznost	Visok (direktan kontakt)	Zavisi od veštine opreme
Održavanje	Viši (električni dijelovi)	Niži (samo mehanički)



Komponente jezgre: ležaj, mjenjač, ​​motor, pumpa

Mjesto porijekla: Henan, Kina

Garancija: 1 godina

Težina (kg): 2000 kg

Video izlazni - Inspekcija: pod uvjetom

Izvještaj o testu mehanizacije: pod uvjetom

Dizajn: dvostruki snop

Učinkovitost: visoka efikasnost

Radna brzina: Rad velike brzine

Stabilnost: anti - Funkcija ljuljanja

Boja: Neobavezno

Izvor napajanja: 110V / 220V / 230V / 380V / 440V, prilagođeno

SPAN: 7,5-31,5m

Evo detaljnog raspadaKomponente premium dvostrukih grede i mostom dizalice:



1. Glavne strukturne komponente

SVEDOK JOVANOVIĆ - ODGOVOR: Double Girder Bridge

Dva paralelna nosača(Kutija - Tip ili rešetak) koji se protežu u zaljevu krane.

Napravljen od visokog - čelika čvrstoće zaTeško - dizanje ({1}} tona).

PružaVeća visina kukaod sisednog - gredenih dizalica.



B. Krajnji kamioni (krajnji kolica)

Čelični okviri satočkovikoji se trče na šine za piste.

SadržitiPogonski motori, kočnice i puferiza kretanje.

C. Grede i šine za piste

Podržavajte čitavu strukturu dizalice.

Instaliran na građevinskim stupovima ili samostojećim nosačima.

2 Komponente za podizanje i rukovanje

A. Elektromagnet (dizalinski magnet)

Osnovna komponenta kojagenerira magnetsko poljekada se napaja.

Dc - Powered(zahtijeva ispravljač za pretvaranje AC na DC).

Vrste:

Pravokutni magnetiZa ploče / listove.

Kružni magnetiZa zavojnice / otpad.

Multi - polni magnetiza nepravilne oblike.

B. Sistem napajanja magneta

Tiristor ispravljač- Pretvara AC za DC za magnet.

Kablovska rela ili festonski sistem- Donosi moć magneta.

Sigurnosna baterija- Sprječava pad tereta tokom prekida napajanja.

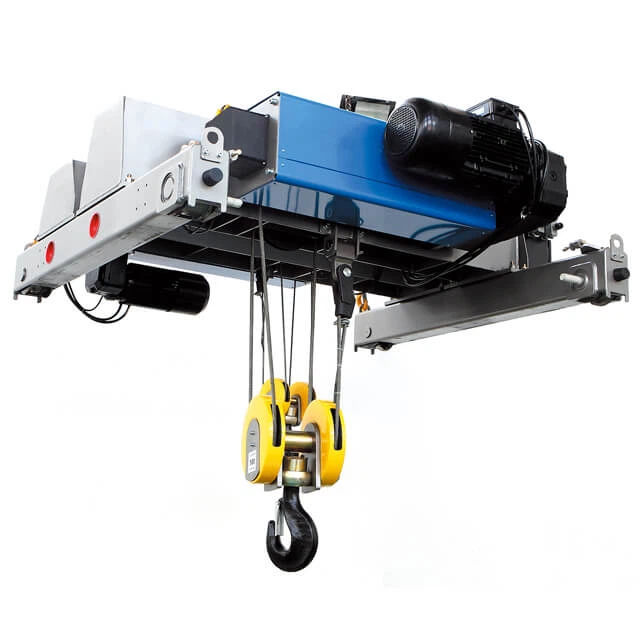

C. Dizalica i kolica

Električna dizalica(lančani ili žičani uže) - podiže / spušta magnet.

Motorizirana kolica- Pomiče magnet duž nosača.

Može uključivati ​​arotatorda okrenete teret.



3. Drive & Motion sustavi

A. Bridge pogon

Motori, mjenjači i točkoviza uzdužni pokret.

Frekvencija - kontroliranaZa glatke start / zaustavlja se.

B. TROLLEY DRIVE

DozvoljavaKrstor - putovanjeduž nosača.

Precizna kontrola za precizno pozicioniranje.

C. Kočioni sustavi

Elektromagnetska kočnica- Za trenutno zaustavljanje.

Hitna kočnica- Sigurnosna mjera sigurnosne kopije.

4. Električni i upravljački sustavi

A. Kontrole operatera

Privjesak(Hange - dolje ili bežični daljinac).

Kontrola kabine(za velike dizalice sa boljom vidljivošću).

B. Električna ploča

Glavna prekidača prekidača- za rezonu za struju.

Kontaktori, releji i PLC- Za automatizaciju.

Zaštita od preopterećenja- Sprječava neuspjeh magneta.

C. Sigurnosni uređaji

Limitator za učitavanje- Sprječava preopterećenje.

Granični prekidači- Zaustavljaju dizalicu na tragovima.

Anti - Sway sistem- Smanjuje zamah opterećenja.

5. Pomoćne komponente

Rashladni sistem- Sprječava pregrijavanje magneta.

Upravljanje kablom- Festoon ili Reel za kablove za napajanje / podatke.

Rasvjeta i alarmi- za vidljivost i upozorenja.

Skica

Glavni tehnički





Prednosti odPremium dvostruki režijski dizalica sa dvostrukim snopom i mostom

Efikasno rukovanje materijalima

Nisu potrebne karike / lance- Elektromagnet direktno podiže obojene materijale, smanjujući vrijeme podešavanja.

Brže utovar / istovarU odnosu na tradicionalnu kuku - dizalice na bazi.

Visoka preciznost i kontrola

Podesiva magnetska silaomogućava rukovanje različitim debljinama materijala.

Glatko izlaganjesa promjenjivom kontrolom brzine (preko frekvencijskih pogona).

Povećana sigurnost

Nema ručne opremeSmanjuje rizike od povreda radnika.

Neuspjeh - sigurni mehanizmi(sigurnosna kopija snage, hitne kočnice) sprječavaju kapi za učitavanje.

Svestrano rukovanje teretom

Može podićiČelične ploče, zavojnice, cijevi, otpad metala i dijelovi strojeva.

Pogodno za obojesloženi i labavi materijali.

Space - Spremanje dizajna

Dvostruka nosač strukturaMaksimizira visinu kuka, omogućavajući bolje iskorišteno skladišnim prostorima.

Nema potrebe za dodatnim tečnim sredstvom za stezanje.

Kompatibilnost automatizacije

Može se integrirati saPLC sistemiza automatizirane tvorničke operacije.

PodržavaDaljinsko nadgledanjeZa industriju 4.0 aplikacije.



Aplikacije odPremium dvostruki režijski dizalica sa dvostrukim snopom i mostom

1. Čelični mlinovi i izrada metala

RukovanjeČelične zavojnice, listovi i tanjiriu kotrljajućim mlinovima.

Prevozodljeve, grede i strukturne grede.

2. Scrap dvorišta i postrojenja za recikliranje

Razvrstavanje i premještanjemetalni izgrađeni otpad.

Utovar / istovar isjeckanog čelika za recikliranje.

3. Brodogradnja i teška mehanizacija

PodizanjeČelični presjeci trupa, dijelovi motora i velike metalne komponente.

PozicioniranjeZavarene konstrukcijeu montažnim linijama.

4. Građevinarstvo i infrastruktura

RukovanjeOjačani barovi (armatura), nosači i čelični okviri.

PrevozMontažni čelični moduli.

5. Automobilska industrija i proizvodnja

KretanjeOtičeni metalni dijeloviu proizvodnim linijama.

RukovanjePritisnite kalupe i umire.

6. Portovi i logistika

Učitavanje / istovarČelični teretOd brodova i kamiona.

SlaganjeČelični spremnici i zavojniceu skladišnim dvorištima.



Postupak proizvodnje za premium dvostruki režijski dizalica i most dvostrukih snopa uključuje nekoliko faza na ključevima, od dizajna do konačnog testiranja. Ispod je detaljan korak - po - Pregled koraka:

---

1. Dizajn i inženjering

Proračun opterećenja i raspona: Odredite kapacitet dizalice (45 tona), raspon (udaljenost između šina), visine podizanja i ciklusa rada (FEM / ISO klasifikacija).

Strukturni dizajn:

Glavni nosači (kutija - tip ili dizajn rešetka)

Krajnji kolica (za kretanje duž šina)

Mehanizam dizalice i kolica

Električni i mehanički dizajn:

Snaga motora, menjač, ​​kočnice i upravljački sistem

Ožičenje, privjesak / radio daljinski upravljač ili rad kabine

Softver i simulacija: Analiza konačnih elemenata (FEA) za testiranje stresa.

---

2. Nabavka materijala

Čelične ploče i profili: Visoko - kvalitetan q235b / q345b čelik za nosače.

Električne komponente: Motori (dizalicom / putovanja), kočnice, granični prekidači i upravljačke ploče.

Mehanički dijelovi: Točkovi, zupčanici, žičani užad, kuke i ležajevi.

---

3. Izrada glavnih komponenti

SVEDOK JOVANOVIĆ - ODGOVOR: Double Garder izmišljotina

Rezanje i zavarivanje: CNC plazma rezanje za preciznost; Automatski potopljeni lučni zavarivanje (pilje) za nosače.

Montaža: Poravnati i zavarivati ​​nosače sa krajnjim kolima.

Pucano miniranje i slikanje: Anti - tretman hrđe (temeljni premaz + gornji kaput).

B. Skupština dizalica i kolica

Mehanizam za dizanje:

45-tona električna žičana konopca (ili lančana dizalica).

Bubanj, motor, menjač i sklop kočnice.

Kolica: Izrada i montaža kotača, motora i šina.

C. Krajnji kolica

Izgradnja okvira: Zavareni čelik sa sklopovima kotača.

Puferi i odbojnici: Instalacija za zaštitu od sudara.

---

4. Instalacija električnog sistema

Ožičenje i kontrole:

Napajanje (3-fazni AC)

Promjenjivi frekvencijski pogoni (VFDS) za glatki rad

Privjesak / daljinski upravljač

Sigurnosni uređaji:

Limiter preopterećenja

Granice prekidača (gornji / donji put)

Hitno zaustavljanje

---

5 Skupština i integracija

Montaža nosača: Montirati dvostruke nosače na krajnje kočije.

Instalacija kolica i dizalice: Kolica za poziciju između nosača; Sigurna dizalica.

Poravnanje željeznice: Osigurajte da su šine za piste razine i paralelne.

---

6. Testiranje i kontrola kvaliteta

A. Fabrički testiranje (pre otpreme)

Ne - test učitavanja: Pokrenite kran bez opterećenja da biste provjerili kretanje, kočnice i kontrole.

Test opterećenja:

Statički test: 1,25 × Nazivno opterećenje (56,25 tona) za 10 min.

Dinamički test: 1.1 × Nazivno opterećenje (49,5 tona) sa pokretima.

Sigurnosne provjere: Provjerite granične sklopke, zaustavljanje u nuždi i zaštitu od preopterećenja.

B. na testiranju na - (nakon instalacije)

Re - Pokrenite testove opterećenja pod nadzorom kupca.

---

7. Slikarstvo i zaštita od korozije

Završni premaz: Vrijeme- Otporna boja (npr. Epoksidni cink - Bogati temeljni premaz).

Oznake: Etikete za nosivost, upozorenja i informacije o proizvođaču.

---

8. Pakovanje i dostava

Demontaža (ako je potrebno): Za lak transport.

Pakovanje: Vodootporno zamotanje za morsku / zemljište.

---

9. Instalacija i puštanje u rad (na - lokaciji)

Pregled šipke za piste: Osigurajte pravilno usklađivanje i snagu.

Skupština krana: Sastavite nosače, dizalice i električne sisteme.

Završno testiranje: Provedite testove opterećenja i obuku operatera.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom, a ugradila je 310 setova (skupova) rukovanja i zavarivanja robota. Nakon završetka plana, bit će više od 500 setova (skupova), a stopa za umrežavanje opreme dostići će 95% . 32 zavarivanje linije koje se koriste u korištenju, 50 se planira da se instalira, a stopa automatizacije cijele linije proizvoda dostigla je 85%.
