OHC nadzemna dizalica

Vrste nadzemnih dizalica (OHC)

Jednokrevetna režijska dizalica

Koristijedan glavni snop(Gredi ili kutija ili kutija).

Niži troškovi, pogodno za svjetlo do srednjih opterećenja (1-20 tona).

Idealno za radionice i skladišta.

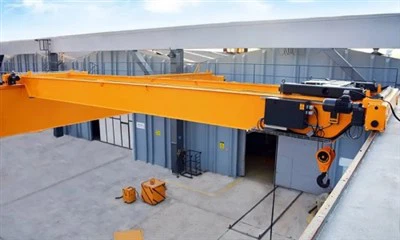

Dvostruki nosač režijski dizalica

KoristiDva paralelna nosačaZa veći kapacitet (20 - {1}} tona).

Visina veće podizanja, Bolje za teške industrije.

Gantry kran

Slično ohc, ali radi daljeŠine u prizemlju(Nije potrebna potrebna podrška zgrade).

Koristi se u brodogradilištima, vanjskom skladištenju i izgradnji.

Monorail Crane

Kreće se uz aJednostrana fiksna staza(Samo linearno kretanje).

Uobičajeno u montažnim linijama i proizvodnim jedinicama.

Dizalica Jib

Ima aRotirajuća rukaza lokalizirano podizanje.

Koristi se u radionicama za precizno rukovanje materijalima.



Usporedba: Gdje koristiti OHC u odnosu na ostale kranove?

Scenarij	Nadzemna dizalica (OHC)	Gantry kran	Dizalica Jib
Najbolje za	Unutarnji teški podizanje	Vanjski \/ pokretni podizanje	Lokalizirani, mali dizač
Nosivost	1 - 500+ tona	5 - {1}} Tona	0 5-20 tona
Mobilnost	Fiksna pista	Kreće se na prizemnim šinama	Fiksno ili rotiranje
Potreban prostor	Zahtijeva grede piste	Treba prizemna prostora	Minimalni prostor
Trošak	Umjeren do visokog	Visoko	Niska



Komponente jezgre: ležaj, mjenjač, ​​motor, pumpa

Mjesto porijekla: Henan, Kina

Garancija: 1 godina

Težina (kg): 2000 kg

Video izlazno-inspekcija: Navedeno

Izvještaj o testu mehanizacije: pod uvjetom

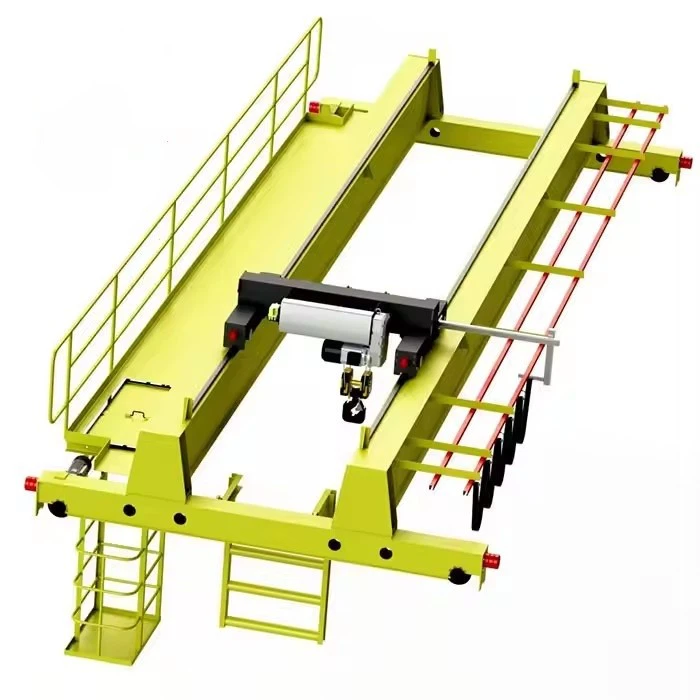

Dizajn: dvostruki snop

Učinkovitost: visoka efikasnost

Radna brzina: Rad velike brzine

Stabilnost: Funkcija protiv ljuljaške

Boja: Neobavezno

Izvor napajanja: 110V \/ 220V \/ 230V \/ 380V \/ 440V, prilagođeno

SPAN: 7. 5-31 5m





AnNadzemna dizalica (OHC)Sastoji se od mehaničkih, električnih i strukturnih komponenti koje rade zajedno radi sigurnog i efikasnog podizanja. Ispod je detaljan slom svih glavnih dijelova:



1. Strukturne komponente

A. Girder most (glavna nosivost)

Jednokrevetni nosač- Jedan glavni snop (I-gred ili kutija) za upaljač opterećenja (1-20 tona).

Dvostruki nosač- Dvije paralelne grede za teško dizanje (20 - {2}} tone).

B. Krajnji kamioni (krajnji kolica)

Okviri na kotačima na svakom kraju nosača.

UključitiTočkovi, ležajevi, motori (za podignute dizalice) i kočnice.

Dopustite da se dizalica kreće dužTrake za piste.

C. RUNWAY sistem

Pistene grede- Čelične grede (vrhunski ili underhung) koji podržavaju dizalicu.

Trake za piste- Čelične zapise na kojima se dizalica kreće (običnoAsce, DIN ili I-grede šine).

Nosači i nosači- popravite šine do građevinske konstrukcije ili samostojeće stupce.

2 Komponente za dizanje i pokret

A. Dizalica (mehanizam za dizanje)

Električna dizalica- Za svjetlost do srednjih opterećenja (1-10 tona).

Žičana konopca- Za dizanje teške (5 - {2}} tone).

Sadrži:

Motor(za podizanje \/ spuštanje).

Mjenjač(smanjenje brzine).

Bubanj ili zupčanik(za konop \/ lanac namotavanje).

Kočnica(sigurnosna brava).

B. Kolica (nosač dizalica)

Pomiče dizalovodoravnoduž nosača.

Može biti:

Ručna guranje kolica(za svjetlosna opterećenja).

Motorizirana kolica(Električni pogon za precizno).

C. Pogonski mehanizam (za kretanje dizalica)

Most pogoni- Motori i mjenjači za pomicanje cijele dizalice duž piste.

Kolica pogona- Motori za pomicanje kolica duž nosača.

Točkovi i osovine- Čelični točkovi (često sa prirubnicama) za glatko putovanje.

3. Električne i kontrolne komponente

A. Sistem napajanja napajanja

Festonski sistem- Upravljanje kablom za energiju i signale (kliznu ili kolica).

Barovi za dirigentice- Alternativa festoni za čistiji prijenos snage.

B. Kontrolni sistem

Privjesak- Viseći stanicu gumbe (žičana).

Daljinski upravljač radio- Bežični rad (do dometa do 100 m).

Kontrola kabine- Kabina operatera za velike dizalice.

C. Sigurnosni uređaji

Granični prekidači- Sprečite preterano putovanje (most, kolica, dizalica).

Preopterećenje zaštitnika- Blokiranje podizanja izvan sigurnog kapaciteta.

Zaustavljanje u nuždi (e-stanica)- Odmah prekida moć.

Senzori protiv sudara- za podešavanje sa više dizalica.

.

4. Dodatne i dodatne komponente

Kabina za kran- zatvorena operaterska stanica za teške kranove.

Sistem vaganja- Opterećenje ćelije za mjerenje težine.

Promjenjivi frekvencijski pogon (VFD)- Glatko ubrzanje \/ usporavanje.

Magnetni ili vakuumski dizači- za rukovanje čelikom, staklom itd.

Komponente otporne na eksploziju- za opasna okruženja.

5. Kontrolni popis za održavanje i pregled

✔ Dnevne čekove- Žičani užad, kuke, kočnice, granični prekidači.
✔ Sedmično \/ mesečno- Podmazivanje, poravnavanje kotača, električni priključci.
✔ Godišnja inspekcija- Strukturni integritet, testiranje učitavanja.

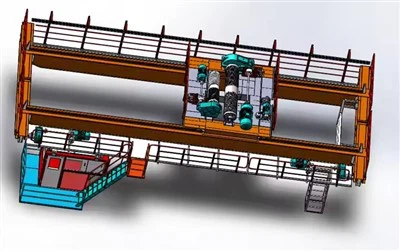

Skica

Glavni tehnički





Nadzemne dizalice nude brojne prednosti za industrijsko rukovanje materijalima, čineći ih preferiranim izborom u mnogim sektorima:

1. Visok nosivost i efikasnost opterećenja

Može podićiod 1 tone do 500+ tona(dvostruki nosači).

Brže i efikasnije od viljuškara za teška tereta.

2. Optimizacija prostora

Djelujeiznad nivoa poda, oslobađanje radnog prostora.

Nema opstrukcije tla (za razliku od gantry ili drib dizalica).

3. Precizno i ​​glatko rukovanje

Promjenjivi frekvencijski pogoni (VFDS)Omogući kontrolirano ubrzanje \/ usporavanje.

Idealno zaMontažne linije, precizna proizvodnja i uske prostore.

4. Trajnost i dugogodišnji život

Izgrađen savisokokvalitetni čelikza teške operacije.

ZahtijevaManje održavanjau poređenju sa pokretnim dizalicama.

5. Sigurnost i smanjeni rizici rada

MinimiziraRučno podizanje povreda.

Opremljen saZaštita od preopterećenja, granične sklopke i zaustavljanja u nuždi.

6. Prilagodljiv za razne potrebe

Može se opremitiMagneti, hvataljke ili usisavači.

Dostupno uOtporan na eksploziju, visoka temperatura i otpornost na korozijuVarijante.

7. Efikasan dugoročno dugoročno

Niži operativni troškovinego viljuškari za teška tereta.

Energetski efikasanNa raspolaganju su električni modeli.



Nadzemne dizalice koriste se preko industrije za podizanje, kretanje i pozicioniranje teških materijala. Ključni sektori uključuju:

1. Proizvodnja i automobilski automobil

Kretanjeblokovi motora, preše i komponente linije montaže.

Koristi se uAutomobilske postrojenja, proizvodnja čelika i proizvodnja mašina.

2. Skladištenje i logistika

Učitavanje \/ istovarKontejneri, palete i rasuti robu.

Uobičajen uDistributivni centri, portovi i teretni terminali.

3. Građevinarstvo i težak inženjering

RukovanjeČelične grede, betonske ploče i pred-livene konstrukcije.

Koristi se uGrađevinski most i velike infrastrukturne projekte.

4. Elektrane i energetski sektor

PodizanjeTurbine, generatori i transformatoritokom održavanja.

Kritički unuklearne, hidro i termoelektrane.

5 Rudarstvo i obrada metala

Prevozsirove rude, rastalni metal i teška mehanizacija.

Koristi se uLivnice, topionici i rudarske operacije.

. Brodogradnja i vazduhoplovstvo

KretanjeBrodski trup, krila aviona i veliki konstrukcijski dijelovi.

Suštinski uSuvi dok i zrakoplovna proizvodnja.

7. Papir, cement i hemijska industrija

RukovanjeTeške role od papira, cementnih vrećica i hemijskih kontejnera.

Često prilagođeniPremazi otporni na koroziju.





1. Potvrda i dizajn narudžbe
Pregledajte zahtjeve kupca (kapacitet, raspon, visina podizanja, okoliš).

Inženjerski tim razvija detaljne dizajnerske crteže i 3D modele zasnovan na FEM \/ DIN standardima.

Potvrdite tehničke specifikacije, materijale i raspored isporuke s klijentom.

Dobivanje odobrenja klijenta na konačnom dizajnu.

2. Nabavka materijala
Izvor visokokvalitetne čelične ploče, profili, motori, električne komponente i dodaci.

Provjerite certifikate materijala (npr. Čelični razred, specifikacije motora).

Ispitajte i pravilno pohranite sirovine za sprečavanje oštećenja.

3. Čelična izrada
Čelične ploče od rezanja, oblika i stroja za glavne nosače, krajnje kolice i okvire kolica koristeći CNC mašine.

Komponente zavarivanja nakon strogih postupaka zavarivanja (npr. MIG \/ MAG zavarivanje) sa certificiranim zavarivačima.

Izvršite nerazorno ispitivanje (NDT) kao što su ultrazvučna ili magnetna inspekcija čestica na zavarivanjem kako bi se osiguralo kvalitet.

4. Glavni sklop grede
Sastavite dvostruke nosače sa križnim gredama i učvršćivačima.

Poravnajte i zavarivanje glavnih dijelova grede precizno.

Provedite dimenzijske provjere za ispunjavanje tolerancija na dizajn.

Nanesite površinski tretman (pijesak i premaz temeljnika).

5. Skupština komponente
Sastavite krajnje kočije, okvir kolica, mehanizam za podizanje (blok kuka, bubanj, žičani uže), motori, kočnice i mjenjači.

Prilagodite mehaničke komponente i testirajte pokretne dijelove za glatki rad.

6. Obrada površina i slikanje
Očistite sve čelične površine (čišćenje eksplozije).

Primijenite visokokvalitetne industrijske prevlake ili sustave boja, obično antikorozijski temeljni premaz plus završnu boju (obično RAL boje).

Ostavite pravilno sušenje i stvrdnjavanje kako bi se osigurala izdržljivost.

7. Instalacija električnog i kontrolnog sistema
Instalirajte motore, upravljačke ploče i električno ožičenje prema električnim šemama.

Mount Control uređaji kao što su privjeske kontrole, granični prekidači, alarmi i senzori.

Integrirajte PLC ili VFD pogone prema potrebi.

Provoditi izolacijsku otpornost i testove kontinuiteta.

8. Početno ispitivanje i kvalitet inspekcija
Izvršite testne testne testiranje za podizanje, kolica za putovanja i putovanja mosta.

Provjerite sve sigurnosne uređaje (granični prekidači, zaštitu od preopterećenja, zaustavljanje u nuždi).

Pregledajte zavarivanje, poravnanje i površinski završetak.

Rezultati i ispravke ispitivanja dokumenata.

9. Testiranje učitavanja
Izvršite test opterećenja prema FEM \/ ISO standardima sa testnim opterećenjem (obično 125% nazivnog kapaciteta).

Pridržavajte se ponašanja dizalica pod opterećenjem: podizanje, spuštanje, prijedloge, kočnice.

Rezultati za snimanje i ovjeravanje završetka ispitivanja opterećenja.

10. Završni pregled i pakiranje
Provedite konačnu sveobuhvatnu inspekciju.

Pakovanje dizalica sigurnosne dizalice sigurno za transport (posebno ako se isporučuju u dijelovima).

Pripremite svu dokumentaciju: priručnike, potvrde, izvještaji o ispitivanju.

11. Isporuka i ugradnja
Transportna dizalica na web mjesto za kupce.

Pomoći ili nadgledati ugradnju i puštanje u rad.

Omogućite vodstvo obuke i održavanja operatera.

12. Podrška nakon prodaje
Ponudite održavanje, opskrbu rezervnim dijelovima i tehničku podršku.

Praćenje zadovoljstva kupaca i performanse dizalica.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom, a ugradila je 310 setova (skupova) rukovanja i zavarivanja robota. Nakon završetka plana, bit će veći od 500 setova (skupova), a stopa umrežavanje opreme dostići će 95%. Upotrebljene su 32 linije za zavarivanje, 50 se planira da se instalira, a stopa automatizacije čitave linije proizvoda dostigla je 85%.
