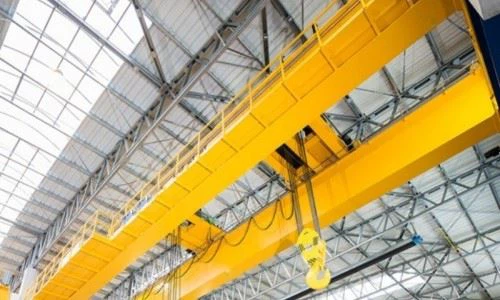

30t nadzemna dizalica dvije grede

Glavne karakteristike:
Nazivni kapacitet podizanja: 30 tona

Tip dizalice: Dvostruki nosač (dvoretni kran)

Raspon: obično između 10,5 m i 35 m (prilagodljivo)

Visina podizanja: 6 m do 30 m ili prilagođeno

Radna klasa: A5-A7 (srednja do teška) po fem \/ ISO

Način upravljanja: kontrola kabine, privjesak za kontrolu ili daljinski upravljač



Komponente jezgre: ležaj, mjenjač, ​​motor, pumpa

Mjesto porijekla: Henan, Kina

Garancija: 1 godina

Težina (kg): 2000 kg

Video izlazno-inspekcija: Navedeno

Izvještaj o testu mehanizacije: pod uvjetom

Dizajn: dvostruki snop

Učinkovitost: visoka efikasnost

Radna brzina: Rad velike brzine

Stabilnost: Funkcija protiv ljuljaške

Boja: Neobavezno

Izvor napajanja: 110V \/ 220V \/ 230V \/ 380V \/ 440V, prilagođeno

SPAN: 7. 5-31 5m





1.In greda

Struktura i dizajn
Tip: Zavarena kutija-nosač ili struktura H-grede (Box-Garder je najčešće za 30t i više).

Količina: 2 glavne grede (paralelno), formiranje gornjeg dijela mosta.

Čelični materijal:

Q235B \/ Q345B Ugljični konstrukcijski čelik

Neobavezni čelik visoke čvrstoće ako je raspona ili visina podizanja velika

Standard dizajna:

FEM, ISO ili GB ovisno o vašoj regiji \/ zahtjevu

Analiza konačnih elemenata (FEA) koja se koristi za sigurnost distribucije i tereta



2.Ing sistem

Princip rada
Kada se motor za podizanje aktivira, rotira bubanj preko mjenjača, namotavanja ili odmotavanja žičane konopce.

Kuka blokira podiže ili spušta ovisno o rotaciji bubnja.

Kočioni sustav osigurava da opterećenje ostane suspendiran kada nije u pokretu.

Ograničite prekidače automatski se podižu na maks. Visina ili donjim putovanjima.

3.endprevoz

Materijal: izrađen od Q235B \/ Q345B ugljičnog čelika (pravokutna struktura snopa)
Zavarivanje: visoko precizna zavarena struktura, olakšana stresa kako bi se izbjegla deformacija
Priključak na glavnu gredu: prirubnički tablica prirubnica ili zavarena na glavne nosače sa obrađenim površinama
Precizna obrada: baze na točkovima i rupe za povezivanje su CNC-obrađeni za savršeno poravnanje





4.crane mehanizam putovanja

Krajnu kočiju: nalazi se na oba kraja mosta dizalica; Potporni točkovi i pogoni
PUTNIH POVEZI: Čelični točkovi postavljeni na krajnjih kolica koji se valjaju duž šine za piste
Pogonski motori: napajaju kretanje krana duž šina
Reduktori zupčanika: Uskladite brzinu motora u zahtjeve zakretnim momentom
Kočnice: Elektromagnetska ili hidraulika, automatski se bavite kada se motor prestane
Kontrolni sistem: upravlja preko privjeske, udaljenosti ili kabine
Frekvencijski pretvarač (VFD): Omogućuje glatko ubrzanje i usporavanje, štiti mehanizam

5.Trolley Puturni mehanizam

Pogonski mehanizam
Vrsta motora:

Standardni: kavez vjeverica ili motor za rani-rotor

Euro-stil: Kompaktni motor s tri u jednom (motor + kočnica + reduktor)

Način pogona:

Jedan motor sa križnim vratilom (za light-caredne kolica)

Dvo-motor pogon (stabilniji za 30t i više)

Brzina putovanja: obično 2-30 m \/ min, podesivo s VFD-om (pretvaračem) za glatko ubrzanje i usporavanje

Snaga motora: obično između 3-7,5 kW, ovisno o opterećenju i potrebnoj brzini

6.Crane Wheel

Travelni točkovi mosta: montiran na krajnjim kočićima, vožnja na tračnicama
Kolica za kolica: montirana ispod kolibe za podizanje, trčanje na šinama na glavnim nosačima

7. CCRANE kuka

Kovani kuka: glavni element za podizanje, obično jednostruka ili dvostruka kuka
Blok kuke: Steel sklop koji sadrži kuku, remenice, ležajeve i okvir
Sheaves remenice: Vodite žičanu konop; Smanjite napore za podizanje kroz mehaničku prednost
Okretni mehanizam: omogućava rotaciju kuka (ručno ili motorizirano) da se poravna sa opterećenjem
Sigurnosna zasuna: Spring-utovareni zasun sprječava remen ili opterećenje da klizne s kuke
Ležajevi: Osigurajte glatku rotaciju i pokret opterećenja

8.motor

Podizanje motora

Pokreće bubanj za podizanje za podizanje i donje opterećenja.

Zahtijeva visoki obrtni moment pri malim brzinama, često sa kočnicom.

TROLLEY PUTNI MOTOR

Pomiče koling kolica preko glavnih nosača.

Srednjoročni motor, dizajniran za glatko ubrzanje i usporavanje.

Krantni motor putovanja

Pomiče čitav most dizalice duž šina za piste.

Visok motor sa stabilnim, kontroliranim pokretom.

.

9.Sound i lagani alarmni sistem i granični prekidač

1) zvučni i lagani alarmni sistem
Svrha:
Upozoriti osoblje na radnom području kad god je dizalica u funkciji ili će se početi kretati.

Pojačava sigurnost na radnom mjestu upozorenjem radnika na kretanje krana, smanjujući rizik od nezgoda.
2) granični prekidači
Svrha:
Da biste spriječili da se dizalica ili kolica premještaju izvan određenih sigurnih zona.

Štiti strukturu krana i okolinu od sudara i oštećenja.

Djeluje kao sigurnosni blok automatski zaustavljajući pokret.

10.AFety uređaji

1) uređaj za zaštitu od preopterećenja
Sprječava dizanje tereta izvan nazivnog kapaciteta dizalice (30 tona).

Koristi senzore opterećenja ili mjereći napora na mehanizmu za podizanje.

Automatski prestaje da se zadiru ako se otkrije preopterećenje, štitim dizalicu i opterećenje.

2) dugme za zaustavljanje u slučaju nužde (E-Stop)
Veliki, lako pristupačni Crveni prekidači gumba instalirani na upravljačkim pločama dizalica, privjeske kontrole ili kabini operatera.

Odmah se preseče motore na dizalicu kad pritisnete.

Omogućava brzo zatvaranje u slučaju bilo kojeg nesigurnog stanja.

3) uređaj za borbu protiv sudara
Sprječava sudar s drugim kranovi ili preprekama u radnom području.

Može koristiti radarske, ultrazvučne senzore ili infracrvene senzore.

Automatski usporava ili zaustavlja dizalicu kada se objekti otkrivaju unutar unaprijed postavljenog raspona.

4) Ograničenja putovanja i dizalice
Mehanički ili blizini prekidači koji zaustavljaju putovanja ili dizanje kada kretanje prelazi sigurne granice.

Štiti dizalicu od trčanja šina ili podizanja previsokih \/ niskih.

5) Otklanjanje konopca detektor
Otkriva labav ili slabljenje u žičanom konopu tijekom dizanja.

Sprječava štetu uzrokovanu zapetljanim užadima ili ispuštanje tereta.

11.Kontrol režim

1) kontrola privjesa (ožičeni daljinski upravljač)
Ručna kontrolna kutija spojena na dizalicu kablom.

Operator kontrolira pokrete krana pritiskom na tipke ili preklopne preklopke.

Siguran za rad u neposrednoj blizini, posebno u kontroliranim okruženjima.

Obično uključuje hitne stope i višestruki funkcijsko dugmad (dizali se gore \/ dolje, kolica za kolica, most Travel).

2) Radio daljinski upravljač (bežična kontrola)
Bežični kontroler koji omogućava operateru da kontrolira dizalicu iz daljine (do {0}} metra).

Pruža veću pokretljivost i bolju vidljivost opterećenja i okolice.

Uključuje značajke zaustavljanja u nuždi i sigurnosti kako bi se izbjegli gubitak signala.

Popularno u vanjskoj ili velikim skladišnim okruženjima.

3) kontrola kabine
Operator sjedi unutar kabine montirane na mostu dizalice.

Pruža izravnu, cjelokupnu vidljivost i ergonomsku kontrolu.

Obično opremljeni džojstikom ili upravljačkim ručicama, ploče za prikaz i sigurnosnim sustavima.

Pogodno za teške i precizne operacije, posebno u velikim ili složenim objektima.

4) PLC i kontrola dodirnog ekrana
Moderne dizalice mogu koristiti programabilni logički kontroler (PLC) sa Huma-mašinom osjetljivim na dodirnom ekranu (HMI).

Omogućuje programirljive funkcije, automatizaciju i dijagnostiku.

Može integrirati više vrsta unosa (privjesak, radio, kabina).

Podržava sigurnosne blokade i napredne operativne režime.

5) Automatska ili poluautomatska kontrola (napredna)
Neke dizalice imaju značajke automatizacije za ponavljajuće zadatke.

Koristi senzore, kamere ili RFID sisteme za pozicioniranje i pokret opterećenja.

Smanjuje opterećenje operatera i povećava preciznost.



12.Stetch

Glavni tehnički





1. Visok nosivost i stabilnost
Dizajniran posebno za rješavanje velikih opterećenja do 30 tona sigurno i efikasno.

Dvostruka nosač strukture pruža odličnu čvrstoću i krutost, smanjujući otklon i vibraciju pod opterećenjem.

2. Širok raspon i veliko radno područje
Pogodno za široke radionice i velike uvale zahvaljujući dužim glavnim nosačima i većoj visini podizanja.

Pruža veću radnu kovertu u odnosu na jednoderani kranovi.

3. Poboljšana visina podizanja
Dvostruki nosač dizajn omogućava da kolica radi na vrhu nosača, maksimiziranje visine podizanja (putanje kuke).

Korisno kada radite u objektima sa ograničenjima visine.

4. Poboljšana sigurnost
Opremljen je sa više sigurnosnih uređaja: zaštita od preopterećenja, granični prekidači, zaustavljanje u nuždi, zvučni i lakim alarmima.

Jače strukturne komponente smanjuju rizik od mehaničkog kvara.

5. Trajnost i dugovječnost
Teški dizajn s robusnim materijalima i komponentama za produženi vijek trajanja.

Može izdržati oštre industrijska okruženja, uključujući čelične mlinove, tvornice i brodogradilišta.

6. Glatki i precizan rad
Koristi napredne motore i upravljačke sisteme (VFDS, PLC-ovi) za glatke start \/ zaustavlja se i precizno pozicioniranje.

Smanjuje trošenje mehaničkih dijelova i poboljšava kontrolu operatera.

7. Svestranost
Pogodno za razne industrije kao što su proizvodnja, obrada metala, izgradnje, otpreme i logistike.

Može se prilagoditi različitim režimima upravljanja, sigurnosnim značajkama i prilozima za podizanje.



1) teške proizvodne biljke
Koristi se za podizanje i transport dijelova za teške mehanizacije, kalupe i opremu.

Uobičajeno u proizvodnji automobila, zrakoplovstva i teških strojeva.

2) čelične mlinove i obrada metala
Rukuje teške čelične zavojnice, listove i konstrukcijske čelične komponente.

Olakšava utovar \/ istovar, montažu i kretanje materijala u kotrljajućim mlinovima i prodavnicama izmišljenika.

3) Građevinska industrija
Dizala velike građevinske materijale poput čeličnih greda, betonskih blokova i montažnih elemenata.

Koristi se u montažnim betonskim postrojenjima i kabinama montaže na licu mjesta.

4) brodogradnja i popravak dvorišta
Pomiče teške komponente brodova, motore i velike sklopove tokom izgradnje i popravka.

Pruža precizno rukovanje teretom u uskim brodogradilištima.

5) logistika i skladištenje
Rukuje velike posude, palete i rasuti robu u teškim skladištima i distributivnim centrima.

StreamLines procesa utovara \/ istovara kamiona i vlakova.

6) elektrane i energetski sektor
Diže teške turbine, generatore, transformatore i drugu opremu tokom instalacije i održavanja.

Koristi se u termičkim, hidroelektričnim i nuklearnim elektranama.

7) Željezničke i automobilske radionice
Dizala motora, šasije i teški dijelovi za popravak, montažu i održavanje.

Olakšava efikasno kretanje velikih komponenti u uvalama radionica.





1) Dizajn i inženjering
Procijenite potrebe kupca: nosivost, visinu dizanja, radno okruženje.

Kreirajte detaljne crteže dizajna i 3D modele pomoću CAD softvera.

Izvršite strukturne analize i izračune stresa kako biste osigurali sigurnost i poštivanje standarda (ISO, FEM, itd.).

2) Nabavka materijala
Izvor visokokvalitetne čelične ploče, grede, motori, električne komponente i sigurnosni uređaji iz certificiranih dobavljača.

Provjerite materijale zadovoljavaju potrebne specifikacije.

3) rezanje i priprema
Čelične ploče i presjeci se izrezuju na veličinu pomoću CNC mašina za rezanje ili rezačima plazme.

Pripremite dijelove za zavarivanje i montažu, uključujući bušenje, lijevanje i površinsku obradu.

4) zavarivanje i montaža glavnih komponenti
Glavni nosači zavarivanja (dvostrukim gredima) pomoću robotskog ili ručnog zavarivanja, osiguravajući preciznost i snagu.

Sastavljanje krajnjih kolica, okvira kolica i drugih konstrukcijskih dijelova.

Provesti dimenzionalne inspekcije za održavanje tolerancija.

5) površinski tretman
Izvršite pjeskarenje ili pucanj za čišćenje čeličnih površina.

Primijenite temeljni slojeve temeljnih i antikorozijske boje da biste zaštitili od hrđe i habanja.

6) Izrada mehanizma za podizanje
Sastavljanje motora za podizanje, mjenjač, ​​bubanj, žičano konop i blok kuka.

Testni sistem za podizanje za glatki rad i nosivost.

7) Skupština dizalica komponenti
Instalirajte kolica (motori, točkovi, kočnice).

Mount Crane putni sistem na kraju kočije.

Fit Električni ožičenje, upravljačke ploče, granične sklopke, alarmi i sigurnosne uređaje.

8) Električna instalacija i testiranje
Povežite motore, upravljačke sisteme i komponente za napajanje.

Izvršite električne testove, uključujući izolacijsku otpornost, kontinuitet i funkcije testove.

Program PLC ili upravljačke jedinice ako je primenljivo.

9) Testiranje i puštanje u rad
Izvršite statičke i dinamičke testove opterećenja za provjeru kapaciteta i stabilnosti podizanja.

Ispitajte sve sigurnosne uređaje, alarme i granične sklopke.

Prilagodite i kalibrirajte kontrole za glatki rad.

10) Završna inspekcija i osiguranje kvaliteta
Izvršite temeljnu inspekciju prema standardima i specifikacijama kupaca.

Izdaje testne izvještaje i dokumente o certificiranju.

11) Pakovanje i dostava
Dijelovi dijelova ako je potrebno za prijevoz.

Paketne komponente sigurno za sprečavanje oštećenja tokom otpreme.

Rasporedite upute za dostavu i instalaciju.

12) Podrška za instalaciju i nakon prodaje
Nadgledajte instalaciju i puštanje u rad na licu mjesta ako je potrebno.

Omogućite obuku operatera, priručnike i vodstvo održavanja.

Ponudite tehničku podršku i opskrbu rezervnim dijelovima.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom, a ugradila je 310 setova (skupova) rukovanja i zavarivanja robota. Nakon završetka plana, bit će veći od 500 setova (skupova), a stopa umrežavanje opreme dostići će 95%. Upotrebljene su 32 linije za zavarivanje, 50 se planira da se instalira, a stopa automatizacije čitave linije proizvoda dostigla je 85%.
