Krantalna dizalica

• Protupožarne dizalice su industrijska oprema za podizanje posebno dizajnirana za korištenje u opasnim okruženjima u kojima postoji opasnost od požara ili eksplozije. Ovi su dizalice dizajnirani tako da se pridržavaju sigurnosnih standarda i propisa, osiguravajući da se sigurno mogu podići i premještati teška opterećenja u zapaljivim okruženjima plina, pare ili prašine. Ove su dizalice izgrađene sa kućištama koje sprečavaju da bi bilo koje unutarnje iskre ili topline izbjegavaju i zapaliti okolni zrak. Oni su certificirani za upotrebu u opasnim područjima kao što su naftne i plinske postrojenja, hemijske industrije ili područja sa eksplozivnom prašinom.
• Potražnja dizalica izrađena je od materijala velike čvrstoće kako bi izdržala ekstremne uvjete poput visokih temperatura, korozivnih okruženja i teških tereta.



Mjesto porijekla: Henan, Kina

Garancija: Glavno tijelo 12 meseci

Usluga prodaje nakon prodaje: instalacija terena, puštanje u rad i obuku

Radna dužnost: a 3- A5

Način rada: kontrola tla ili kontrola kabine, bežični daljinski upravljač

Boja slika: na upit

Električna zaštita: IP54, IP55

Brzina podizanja \/ putovanja: jednokrevetna \/ dvostruka brzina ili na zahtjev

Temperatura okoline: -25 ~ 100 Celzijusa, na upit

Radni napon: 3 faza 380V 50Hz, ili na zahtjev

Materijal: Q235 \/ Q345 čelična ploča, onrequest



1.In greda

Glavni snop požarne dizalice je kritična strukturalna komponenta koja se koristi za podršku dizalici i izdržava teška tereta prilikom rada u opasnim okruženjima.
Obično se izrađuje od čelika velike čvrstoće kako bi se osigurala izdržljivost. Oblik je obično i-snop ili šipka za maksimalni nosivost. Pojačanje Dodatno pojačanje može se dodati da izdrži visoke temperature i eksplozivne okruženja.

2.Ing sistem

Sistem za podizanje vatrootpornog dizalica dizajniran je za sigurnu zaštitu u opasnim okruženjima u kojima su prisutni eksplozivni plinovi, pare ili prašine.
Ovi kranovi se često koriste u industrijama kao što su nafta i plin, hemijske biljke i rudarstvo. Ovdje je pregled komponenti sustava za podizanje i kako rade u vatrootpornom dizalicu:
1. Vatrootporna električna dizalica: Posebno dizajniran da spriječi iskre i kontrolira rasipanje topline.
2. Podizanje motora: otporan na eksploziju, s toplinskom zaštitom i izolacijom.
3. Kuka i žičana konop \/ lanac: izrađen od materijala visoke čvrstoće i dizajniran za sprečavanje prekomernog trenja ili generacije topline.



3.endprevoz

Krajnji snop vatrootpornog dizalica ključna je komponenta dizajnirana za podršku i voditi most dizalica dok se kreće duž staze. Vatrootporna dizalica posebno su dizajnirane da spriječe eksplozije u opasnim okruženjima u kojima su prisutni zapaljivi plinovi, pare ili prašinu. Krajnji snop igra vitalnu ulogu u osiguravanju da se dizalica kreće glatko i sigurno.
1. Dizajn zaštite od eksplozije: izrađen od vatrootpornih materijala. Vatrootporna kućišta za električne komponente sprječavaju paljenje opasnih gasova.
2. TEŽITELJNA KONSTRUKCIJA: Izrađena od čelika visoke čvrstoće da izdrže teške opterećenja i oštre industrijske uvjete. Precizno obrađeni točkovi i ležajevi:
3. Visokokvalitetni točkovi (obično izrađeni od čelika ili poliuretana) za glatko kretanje. Ležajevi protiv trenja smanjuju habanje i povećavaju izdržljivost.

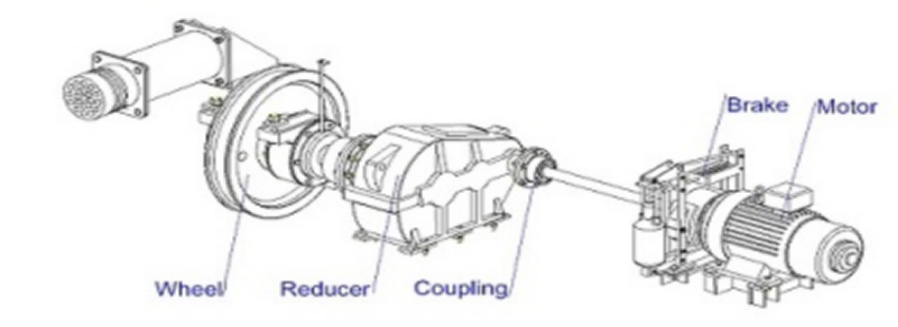

4.crane mehanizam putovanja



Mehanizmi putovanja dizalica za vatrootporne dizalice dizajnirani su tako da osiguraju siguran i efikasan pokret u opasnim okruženjima u kojima su prisutni eksplozivni plinovi ili prašine.
1. Komponente mehanizma putovanja dizalica
Pogon: uključuje vatrootporni motor i mjenjač za glatki pokret.
Točkovi i krajnji okviri: Kotači sa visokim čvrstoći montirani na krajnjim okvirima osiguravaju stabilnost i glatko kretanje dizalice.
SISTEM TRACK: TEŽITELJNE TUČKE ILI Šine dizajnirane za aplikacije otporne na eksploziju.
Kočnice: Elektromagnetska ili hidraulična vatrootporna kočnice pružaju kontrolirano zaustavljanje i sigurnost.
Kontrolni sustavi: uključuju vatrootporne push tastere, daljinske upravljače ili automatizaciju na osnovu PLC-a za precizan rad.
2. Karakteristike vatrootpornog mehanizma putovanja dizalica
Motori otporan na eksploziju: posebno dizajnirani motori sa vatrootpornim kućištima (ex-d) kako bi se spriječile iskre iz opasnih plinova.
Intrinzično sigurno ožičenje: električne komponente u skladu su sa ATEX, IECEX ili sličnim sigurnosnim standardima.
Teški mjenjači: zatvoreni i zapečaćeni za sprečavanje iskre ili nakupljanja topline.
Glatko ubrzanje i usporavanje: promjenjivi frekvencijski diskovi (VFDS) ili mehanizmi soft-start smanjuju mehanički stres.
Izdržljivost i otpornost na koroziju: izrađen od materijala koji izdržavaju oštre industrijske okruženja.



5.Trolley Puturni mehanizam

Trolejski mehanizam za vatrootporni dizajn dizajniran je za sigurnu i pouzdano u opasnom okruženju u kojima mogu biti prisutni eksplozivni plinovi, pare ili prašine.
1. Komponente kolica za putni mehanizam
Vatrootporni motor: posebno dizajniran motor otporan na eksploziju, obično u skladu sa ATEX, IECEX ili NEC standardima.
Menjač i pogonski sustav: prenosi snagu iz motora na kotače kolica, osiguravajući glatko, kontrolirano kretanje.
Vatrootporna kočnica: Elektromagnetske ili disk kočnice koje se navode za držanje kolice na mjestu kada se napajanje izgubi.
Točkovi i pjesme: Izrađene od vatrootpornih materijala, pokrenite na pjesmama za pomicanje komponenti dizalice.
Električna upravljačka ploča: zatvorena u vatrootpornom kućištu kako bi se spriječilo iskre iz paljenja opasnog okruženja.
Ograničite prekidače i sigurnosni senzori: Sprečite preračun i osigurajte precizno pozicioniranje.
Kablovski i festonski sustav: vatrootporni kablovi ili žice sigurno opskrbljuju snagu.
2. Princip rada
Kada operater započne kolica putem upravljačke ploče ili daljinskog upravljača, vatrootporni motorni motor napaja snagu mjenjača, koji pokreće kolica za kolica.
Kolica se kreće uz most dizalica, prevozivši dizalicu i opterećenje na željenu lokaciju.
Kočnica se automatski uključuje kada se ukloni struja, osiguravajući sigurno da se kolica sigurno zaustavi.
Ograničite prekidače ograničavaju pokret izvan sigurnih radnih ograničenja.
3. Sigurnosne karakteristike
Kućište otporno na eksploziju sprječava iskre ili toplinu da izbjegnu.
Neproterični materijali smanjuju rizik od paljenja trenja.
Hitni sistem zaustavljanja brzo zatvara kolibu po potrebi.

6.Crane Wheel



Kotači dizalica za vatrootporne dizalice posebno su dizajnirane komponente za dizalice koje rade u opasnim okruženjima, poput hemijskih postrojenja, rafinerija i rudarskih mjesta.
Ovi su točkovi pažljivo dizajnirani za ispunjavanje standarda sigurnosti eksplozije i požara, osiguravajući da neće proizvesti iskre ili pregrijavati tokom rada.
Ključne karakteristike vatrootpornih kotača dizalice:
Materijali: izrađen od visoko čvrstoće, toplinskog tretiranog čelika ili legura kako bi izdržala teška tereta i habanje.
Vatrootporna certifikacija: zadovoljava ATEX, IECEX ili druge standarde otporne na eksploziju kako bi se osigurao siguran rad u opasnim područjima.
Protivčarni svojstva: dizajnirana za minimiziranje trenja i sprečavanja iskre.
Precizna obrada: osigurava glatko kretanje i smanjuje buku i vibraciju.
Površinski premaz: često presvučen antikorozijom i materijalima otpornim na toplinu za povećanu izdržljivost.



7. CCRANE kuka

Kuka za dizalicu za vatrootporna dizalica ključna je komponenta dizajnirana za upotrebu u opasnim okruženjima u kojima su prisutni zapaljivi plinovi, pare ili prašinu. Ove kuke moraju ispunjavati stroge standarde sigurnosti i certificiranja kako bi se spriječile iskre i osigurali siguran rad.
Ključne karakteristike kuka za krem ​​od vatru:
Materijal - izrađen od visoke čvrstoće, ne-iskrećih legura poput bronzanog ili nehrđajućeg čelika za smanjenje rizika od iskre.
Kapacitet opterećenja - dizajniran prema dizajnu dizaliranja dizalica, obično slijede međunarodne standarde poput EN 818, ASME B30.10, ili DIN 15401\/15402.
Otpornost na koroziju - često obložena ili tretirana da izdrži oštre industrijske okruženja.
Certifikat za eksploziju - mora biti u skladu sa ATEX, IECEX-om ili NEC standardima za opasne lokacije.
Sigurnosne karakteristike - uključuje sigurnosne kvake i mehanizme za zaključavanje za sprečavanje slučajnog puštanja na teret.

8.motor

Motor dizalice otporne na plamen je posebno dizajniran motor koji se koristi u opasnim okruženjima u kojima su prisutni eksplozivni plinovi, pare ili prašinu. Ovi motori su izgrađeni kako bi se spriječilo paljenje okolnih zapaljivih materijala, osiguravajući sigurnost u industrijama kao što su nafta i plin, hemikalije, rudarstvo i farmaceutski.
Ključne karakteristike motora od vatrenog kran:
Dizajn otporan na eksploziju - kućište motora dizajnirano je tako da izdrži unutrašnje eksplozije bez paljenja vanjske atmosfere.
Zaštita ulaska (IP ocjena) - obično je ocijenjena IP55 ili većem za zaštitu od prašine i vode.
Temperaturna klasifikacija - osigurava temperaturu površine ostaje ispod temperature paljenja zapaljivih tvari.
Robusni materijal za kućište - obično izrađen od livenog željeza ili aluminija sa ojačanim brtvljenjem.
Zajedničke specifikacije:
Snaga: kreće se od 0. 5 kW do 100 kW (ili više).
Napon: 380V, 440V ili prilagođen prema zahtjevu.
Montaža: montirana ili prirubnica.
Brzina: 750 o \/ min, 1000 o \/ min, 1500 o \/ min, odnosno 3000 o \/ min.
Metoda hlađenja: TEFC (potpuno zatvoreni hlađenje ventilatora) ili Tenv (potpuno zatvoren neventilirani).

9.Sound i lagani alarmni sistem i granični prekidač

Zvučni i lagani alarmni sustav i granični prekidač su bitne sigurnosne komponente dizalirane dizalice na plamen, koje je dizajnirano za upotrebu u opasnim okruženjima, poput onih sa eksplozivnim gasovima ili prašinom. Evo pregleda svakog:
1. Zvučni i lagani alarmni sistem
Ovaj sistem upozorava operatere i radnike u području o kretanju dizalica, operativnog statusa ili hitnim slučajevima.
🔹 Komponente:
Zvučni alarm (zujanje \/ sirena): proizvodi glasan zvuk za upozorenje ljudi.
Vizualni alarm (Beacon \/ Treperi svjetlo): Pruža treperu ili rotirajuće svjetlosni signal.
Upravljačka jedinica: Aktivira alarme na osnovu određenih uslova (npr. Preopterećenja, kretanje, zaustavljanje u nuždi).
🔹 Funkcije:
Upozorava na pokretanje ili pokret dizalica.
Upozorenja za uslove preopterećenja.
Signali greške ili nužde zaustavljaju.
Osigurava sigurnost u eksplozivnim okruženjima pomoću komponenti vatrenih (bivših).
2. Ogranični prekidač
Ogranični prekidač sprečava da dizalica prelazi svoj siguran operativni raspon, osiguravajući sigurnost i sprečavanje oštećenja.

10.AFety uređaji



Dizalice za vatru, poznate i kao dizalice za eksploziju, dizajnirani su za korištenje u okruženjima u kojima postoji rizik od eksplozija zbog zapaljivih plinova, prašine ili pare. Ovi dizalice moraju biti opremljeni specifičnim sigurnosnim uređajima kako bi se osigurao siguran rad u opasnim područjima. Evo 10 sigurnosnih uređaja koji se obično koriste u vatrootpornim dizalicama:

Motori otporni na plamen: Ovi su motori dizajnirani da spriječe paljenje zapaljivih plinova ili prašine u okolnoj atmosferi. Priloženi su u vatrootpornim kućištama da sadrže sve iskre ili toplinu generirana motorom.

Električne komponente otporne na eksploziju: Sve električne komponente, uključujući sklopke, razvodne kutije i upravljačke ploče, dizajnirane su tako da budu otporne na eksploziju i sprečavaju puštanje iskre koje bi mogle zapaljive atmosfere.

Ograničnica opterećenja: Ovi uređaji sprečavaju dizalicu da podigne opterećenje izvan nazivnog kapaciteta, smanjujući rizik od mehaničkih kvara i potencijalnih nesreća.

Zaštita od preopterećenja: Slično ograničenim opterećenjem, sustavi zaštite od preopterećenja automatski zaustavljaju operaciju dizalice ako prelazi sigurnu nosivost, sprečavajući oštećenje dizalice i okruženja.

Tasteri za zaustavljanje u nuždi: To su strateški smještene na dizalici i sustavima daljinskog upravljanja kako bi se omogućilo brzo zaustavljanje dizalice u slučaju nužde.

Sistemi za uzemljenje i povezivanje: Pravilno uzemljenje je neophodno u okruženjima za eksploziju - skloni za sprečavanje statičkog nakupljanja električne energije, što može izazvati iskre. Lepljenje osigurava električni kontinuitet između svih dijelova dizalica.

Kućišta otporne na plamen: Ove su kućišta dizajnirane tako da sadrže bilo kakvu eksploziju ili požar koji potiču iz električne opreme, sprečavajući ga da palje iz okolne opasne atmosfere.

Termička zaštita: Dizalice od vatre često su opremljene termičkim senzorima koji prate temperaturu motora i električnih komponenti kako bi se spriječilo pregrijavanje i smanjenje rizika od požara ili eksplozije.

Intrinsistički sigurni upravljački krugovi: Ti krugovi ograničavaju energiju dostupnu u sistemu kako bi se spriječile iskre i stvaranje topline u područjima u kojima bi mogla postojati eksplozivna atmosfera.

Sistemi za otkrivanje i suzbijanje požara: Ovi sustavi otkrivaju prisustvo požara i automatski aktiviraju mehanizam za suzbijanje požara, poput pjene ili CO2, kako bi ugasio bilo kakav plamen i spriječiti daljnju štetu.

11.Kontrol režim



1. Način ožičenog upravljanja:

Kontrolna stanica:Kontrola ožičenih privjesa obično se koristi za vatrootporne kranove. Kontrolna stanica dizajnirana je sa vatrootpornim kućištama kako bi se spriječile iskre ili topline da palje iz okoline.

Kontrolni krug:Električni sistem dizalice je izoliran i zaštićen je tako da se ne osigura slučajno pražnjenje energije koja bi mogla izazvati iskru.

Sigurnosni standardi:Ožičenje i komponente korištene u upravljačkom sustavu moraju biti u skladu s međunarodnim standardima kao što su ATEX, IECEX ili druge relevantne sigurnosne potvrde.

2. Režim bežičnog upravljanja:

Daljinski upravljač:U nekim se aplikacijama koristi bežični upravljački sistem. To omogućava operateru da kontrolira dizalicu sa sigurnosti, smanjujući rizik od izlaganja opasnom okruženju.

Eksplozijski predajnik \/ prijemnik:Bežični odašiljači i prijemnici koji se koriste u vatrootpornim dizalicama dizajnirani su tako da udovoljavaju strogim standardima otpornosti na eksploziju kako bi se spriječilo rizik od paljenja.

Napajanje baterije:Kontrolni uređaji obično su uključeni i moraju se redovno održavati kako bi se osiguralo pravilno funkcioniranje.

12.Stetch

Glavni tehnički

Prednosti



Sigurnost u opasnim okruženjima: Dizalice za vatru sagrađene su za rad u područjima sa eksplozivnim gasovima, pare ili prašinom. Primarna prednost je sprečavanje izvora paljenja koji bi mogli dovesti do eksplozija ili požara.

Poboljšana izdržljivost: Ove su dizalice izgrađene posebnim materijalima i kućištama koji mogu izdržati ekstremne temperature i otežana okruženja, osiguravajući dugotrajne performanse u izazovnim uvjetima.

Usklađenost sa sigurnosnim propisima.

Operativna pouzdanost: Njihova izgradnja osigurava da su sve električne komponente priložene u kućišta vatru, sprječavajući bilo kakve iskre ili topline da izbjegnu u okolno okruženje.

Primjena



Industrija nafte i gasa: U rafinerijama nafte, nafte ili petrokemijske biljke, gdje su prisutni zapaljivi plinovi i hemikalije, vatrootporna dizalica ključna su za rukovanje materijalom, opremom za podizanje i održavanje.

Hemijske biljke: U objektima u kojima se isparljive hemikalije ili plinovi obrađuju ili pohranjuju, vatrootporni kranovi pomažu u podizanju teške opreme, sirovina i gotovih proizvoda bez pokretanja požara ili rizika od požara.

Rudarska industrija: U podzemnim ili otvorenim rudarskim operacijama, posebno prilikom rukovanja eksplozivnim materijalima, vatrootporni dizalice koriste se za izbjegavanje rizika povezanog sa zapaljivom prašinom ili gasovima.

Farmaceuticals: Neki farmaceutski procesi proizvodnje uključuju hlapljive otapala ili pudere, a kotači plamen koji se koriste za osiguranje sigurnosti ovih okruženja.

Generacija energije: U elektranama, posebno oni koji koriste ugljen, plin ili biomasu, dizalice od vatre pomažu u premještanju teških komponenti uz održavanje sigurnosnih standarda u eksplozivnim okruženjima.

Kranprodukcija postupak



1. Dizajn i inženjering

Analiza zahtjeva:Shvatite aplikaciju i specifične potrebe (npr. Opasne lokacije poput hemijskih postrojenja ili rafinerija nafte).

SIGURNOSNI STANDARDI Usklađenost:Pridržavajte se lokalnih i međunarodnih sigurnosnih standarda, kao što su Iecex, ATEX ili UL certifikati za opremu za vatru.

Dizajnerski parametri:Dizajnirajte dizalicu sa plamenim kućištama, odgovarajućim materijalima i motorima i upravljačkim sistemima za eksploziju.

Kalkulacije inženjerstva:Izvršite stres, opterećenje i sigurnosne proračune kako biste osigurali da dizalica može podnijeti operativne opterećenja u opasnim područjima.

2. Izbor materijala

Materijali za eksploziju:Koristite materijale koji su otporni na koroziju i mogu izdržati oštre okruženja, poput nehrđajućeg čelika ili posebnih legura.

Kućišta od vatre:Odaberite Električne komponente (motori, kontroleri itd.) S kućištama za vatru koja udovoljavaju potrebnim sigurnosnim potvrdama.

Otpornost na vremenske uvjete:Osigurajte da su materijali takođe otporni na vremenske prilike i mogu se nositi sa visokim temperaturama, vlažnosti i potencijalnom hemijskom izlaganju.

3. Izrada i montaža

Strukturne komponente:Izradite strukturu dizalice (nosači, okviri i kule) koristeći čelik visoke čvrstoće, osiguravajući sve zavarivanje i spojeve ispunjavaju potrebne standarde čvrstoće i sigurnosti.

Kućište od vatrenog plamena:Proizvodnja električnih kućišta, osiguravajući da su čvrsto zapečaćeni i sposobni izdržati unutrašnju eksploziju bez dozvole plamena ili vrućih plinova da pobjegnu.

Integracija sistema:Instalirajte mehaničke sisteme, uključujući mehanizme za podizanje, motore i upravljačke sisteme. Osigurajte da je motor vatru ugrađen unutar zatvorenog kućišta.

4. Električni sustavi i kontrole

Električne komponente otporne na eksploziju:Ugradite motore, kablove za vatru, kablove i sklopke, koji su dizajnirani da spreče iskre ili lukove koji mogu zapaliti eksplozivne gasove.

Kontrolni sistem:Implementirajte upravljački sistem koji je kompatibilan s kućištama za vatru i može sigurno upravljati svim operacijama. To može uključivati ​​daljinske upravljače, promjenjive pogone brzine ili sigurnosne blokade.

Napajanje:Osigurajte da je sistem napajanja pouzdan, sa dodatnim zaštitom od kratkih krugova ili preopterećenja.

5. Testiranje i kontrola kvaliteta

Ispitivanje pritiska:Ispitajte sve kućišta kako biste osigurali da izdržavaju unutrašnje pritiske u slučaju eksplozije.

Sigurnost i funkcionalno ispitivanje:Izvršite operativne testove kako biste provjerili da li sva funkcija dizalice (podizanje, kretanje, rotiranje) rade kako se očekuje. To uključuje testove opterećenja, provjere sigurnosne funkcije (zaštita od preopterećenja, zaustavljanja u nuždi) i testovi električnih sigurnosti.

Inspekcija za ocenu od vatrenog plamena:Pregledajte dizalicu i sve električne komponente za potvrdu da ispunjavaju potrebnu vatru (ex d) certifikat.

6. Instalacija i puštanje u rad

Procjena stranice:Pregledajte stranicu instalacije kako biste osigurali da ispunjava sigurnosne smjernice za opasne lokacije (npr. Pravilna ventilacija i odgovarajući prostor).

Instalacija:Ugradite dizalicu na predviđenu lokaciju, osiguravajući da je pravilno uzemljena i svi priključci su vatrootporni i sigurni.

Završna inspekcija:Provedite temeljnu inspekciju dizalice nakon instalirane, osiguravajući funkcioniranje svih sistema i u skladu sa relevantnim standardima.

7. Održavanje i certificiranje

Redovne inspekcije:Izvršite periodične provjere kako biste osigurali kontinuirano poštivanje sigurnosnih standarda i provjeriti performanse dizalice.

Obnove certifikacije:Revalidate vatrootporne certifikate kako to zahtijevaju lokalne ili međunarodne vlasti.

Trening:Vlakovanje operatora i osoblje za održavanje o tome kako sigurno koristiti i održavati dizalicu u opasnim okruženjima.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom, a ugradila je 310 setova (skupova) rukovanja i zavarivanja robota. Nakon završetka plana, bit će veći od 500 setova (skupova), a stopa umrežavanje opreme dostići će 95%. Upotrebljene su 32 linije za zavarivanje, 50 se planira da se instalira, a stopa automatizacije čitave linije proizvoda dostigla je 85%.
