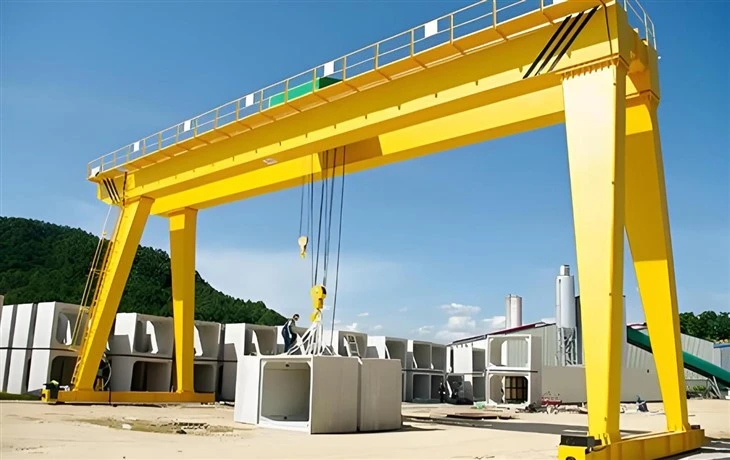

Portalna dizalica s dvostrukim nosačima s podiznim električnim vitlom Skladište

Ključne karakteristike:

Dizajn dvostrukih nosača

Pruža veći kapacitet dizanja (obično 5 do 550 tona) u poređenju sa portalnim dizalicama s jednom gredom.

Pruža bolju stabilnost i smanjeno skretanje pri velikim opterećenjima.

Električna dizalica ili sistem kolica

Opremljen električnom dizalicom (žičani uže ili lanac) za vertikalno podizanje.

Kolica se pomiču vodoravno duž nosača za precizno pozicioniranje tereta.

Gantry Structure

Podržan čvrstim nogama (fiksna ili podesiva visina).

Može bitipolu{0}}portal(jedna strana oslonjena na stub zgrade) ilifull gantry(samoodrživi-s obje strane).

Opcije mobilnosti

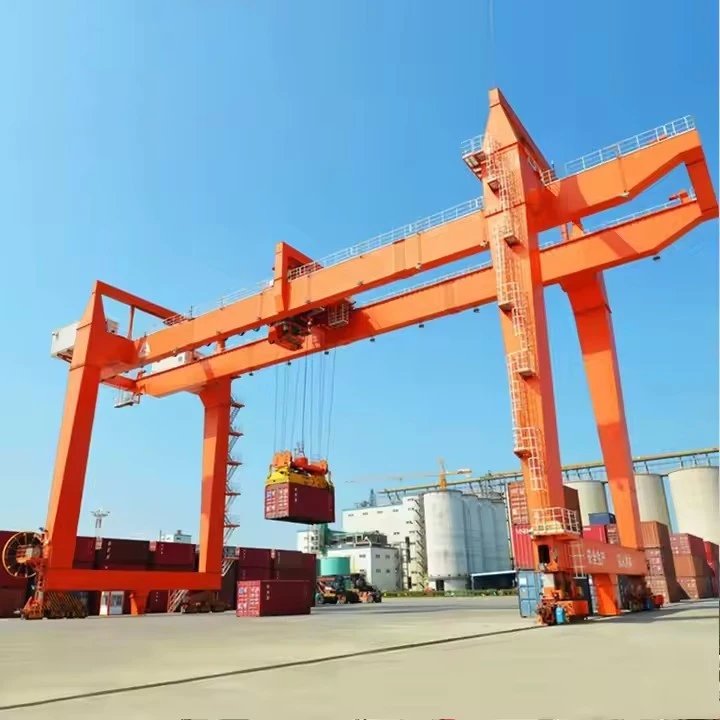

Postavljen na šinu{0}}:Kreće se po ugrađenim stazama za teške-aplikacije.

-na kotačima (guma-umorna):Prijenosna za vanjsku ili privremenu upotrebu.

Kontrolni sistemi

Viseća kontrola (žični ručni daljinski).

Radio daljinski upravljač za fleksibilan rad.

Kabina-radi za-visoko precizne zadatke.

Prilagodljive konfiguracije

Dužina raspona (obično 10-35 metara, može se produžiti).

Visina dizanja (podesiva prema zahtjevima).

Varijante otporne na vremenske uslove ili{0}}eksplozije za oštra okruženja.

Poređenje sa portalnim kranom s jednom gredom:

Nosivost 320 tona
Raspon (širina) 3 - 12 metara (podesivo)
Visina dizanja 3 - 10 metara
Radna klasa A3-A5 (laka do srednja opterećenja)
Brzina podizanja 0.5 - 8 m/min (promjenjiva)
Tip glavne grede Jednostruki/dvostruki nosač (tip kutije-)
Napajanje 220V/380V 3-fazno ili ručno
Kontrolni način Kontrola s privjeskom/bežični daljinski
Tip dizalice Električna lančana dizalica/dizalica sa užetom
Putni pogon Ručni pritisak ili motor
Zaštita od korozije vruće-pocinčana ili morska{1}}boja
Otpornost na vjetar do Beaufortove skale 6 (za vanjsku upotrebu)
Radna temperatura -20 stepeni do +50 stepeni

AnPortalna dizalica s dvostrukim nosačima s podiznim električnim vitlom Skladištesastoji se od nekoliko ključnih komponenti koje rade zajedno kako bi osigurale efikasne i sigurne operacije dizanja. Ispod je detaljan pregled njegovih glavnih dijelova:

1. Glavni nosači (premosne grede)

Funkcija:Primarna nosiva{0}}konstrukcija koja obuhvata radnu površinu.

Dizajn:Dva paralelna čelična kutijasta nosača ili I{0}}grede za visoku čvrstoću i krutost.

Karakteristike:

Ojačana za minimaliziranje progiba pod velikim opterećenjima.

Može uključivati ​​staze za održavanje (kod većih dizalica).

2. Krajnja kolica (noge i kotači)

Funkcija:Podržava nosače i omogućava kretanje duž šina piste.

Komponente:

noge:Vertikalne strukture (fiksna ili podesiva visina).

Točkovi i odbojnici:

Postavljen na šinu{0}}:Čelični točkovi za kretanje gusenice.

Guma{0}}umorna:Pokretne dizalice bez šina.

puferi:Amortizeri za sprečavanje sudara.

Pogonski mehanizam:Elektromotori za portalna putovanja (mogu biti jednostruki ili dvostruki).

3. Sistem dizalice i kolica

Funkcija:Održava vertikalno podizanje i horizontalno kretanje tereta.

Komponente:

Električna dizalica:

Dizalica sa užetom (za teška opterećenja).

Lančana dizalica (za lakše, precizno podizanje).

Okvir kolica:Pomiče se duž nosača preko motorizovanih točkova.

Kuka/grabica za podizanje:Pričvršćuje se na teret (može se prilagoditi za posebne primjene).

4. Sistem piste

Funkcija:Omogućava put za kretanje portala.

Vrste:

Ugrađene šine:Fiksne staze za teške-aplikacije.

Površinske{0}}šine:Lakši za ugradnju, koristi se u radionicama.

Guma-Umoran (bez tračnica):Za mobilne portalne dizalice.

5. Električni i kontrolni sistemi

Komponente:

motori:

Motor dizalice (za dizanje).

Motor kolica (za poprečno{0}} putovanje).

Portalni pokretni motori (za uzdužno kretanje).

Kontrolna tabla:Sadrži kontaktore, releje i zaštitu od preopterećenja.

Kontrole operatera:

Kontrola privjesaka:Ožičeni ručni daljinski upravljač.

Radio daljinski:Bežični rad.

Kabina operatera:Za visoku{0}}preciznost ili čestu upotrebu.

Sigurnosni uređaji:

Granični prekidači (za sprečavanje preko-putovanja).

Zaštita od preopterećenja (prekida snagu ako je kapacitet prekoračen).

Dugme za zaustavljanje u nuždi (E-stop).

6. Kočioni sistem

Vrste:

mehaničke kočnice:Kočnice{0}}opterećene bez kvarova.

Regenerativno kočenje:Vraća energiju u modernim dizalicama.

Funkcija:Osigurava glatko zaustavljanje i bezbedno drži teret.

7. Razne komponente

Kabina (opciono):Zatvoreno mjesto operatera za bolju vidljivost.

Rasvjeta i alarmi:Signali upozorenja za siguran rad.

Sistem protiv ljuljanja (opciono):Smanjuje ljuljanje tereta za precizno podizanje.

Festoon/kabelski kolut:Upravlja kablovima za napajanje i kontrolu.

Ključna razmatranja pri odabiru komponenti:

Kapacitet opterećenja i raspon:Određuje veličinu nosača i snagu motora.

Radni ciklus:Česta upotreba zahtijeva teške-motore i kočnice.

Okruženje:Korozivnim ili eksplozivnim područjima potrebni su posebni premazi/pričvršćivači.

Napajanje:Obično 3-fazni AC (380V, 480V, itd.).

SKICA

Glavni tehnički

Portalna dizalica s dvostrukim nosačima s podiznim električnim vitlom za skladištenje ima široku primjenu u teškoj industriji zbog svoje superiorne snage, stabilnosti i svestranosti. Evo ključnih prednosti:

1. Visoka nosivost (do 550+ tona)

Dizajnirani za{0}}dizanje teških tereta, što ih čini idealnim za čeličane, brodogradilišta i građevinarstvo.

Krutiji od jednostrukih{0}}dizalica, smanjujući progib pod ekstremnim opterećenjima.

2. Šira pokrivenost (10–35+ metara)

Pogodno za velike radne prostore kao što su skladišta, luke i proizvodne hale.

Može se prilagoditi za ekstra-široke raspone sa ojačanim nosačima.

3. Poboljšana stabilnost i izdržljivost

Dvostruki nosači ravnomjerno raspoređuju težinu, minimizirajući ljuljanje i vibracije.

Robusna čelična konstrukcija osigurava-dugoročne performanse u teškim okruženjima.

4. Veća visina podizanja

Podešava veća opterećenja u odnosu na jednostruke{0}}dizalice.

Podesiva visina nosača za specijalizirane primjene.

5. Precizan i gladak rad

Opremljen s promjenjivim-kontrolama brzine za precizno pozicioniranje tereta.

Tehnologija protiv ljuljanja dostupna za delikatne operacije.

6. Fleksibilne opcije mobilnosti

Postavljen na šinu{0}}:Najbolje za fiksne unutrašnje/vanjske instalacije.

Guma{0}}umorna:Prijenosna za privremena radna mjesta.

7. Sigurnosne karakteristike

Zaštita od preopterećenja, krajnji prekidači, kočnice u slučaju nužde i sigurno{0}}zaključavanje.

Opciona kabina ili daljinski upravljač za sigurnost rukovaoca.

8. Nisko održavanje i dug vijek trajanja

Komponente visokog{0}}kvaliteta smanjuju habanje.

Lak pristup za preglede i popravke.

Ove dizalice su neophodne u industrijama koje zahtijevaju podizanje tereta, precizno rukovanje i široku pokrivenost. Uobičajene aplikacije uključuju:

1. Industrija čelika i metala

Rukovanje čeličnim koturima, pločama i odljevcima.

Utovar/istovar u valjaonicama i livnicama.

2. Brodogradnja i luke

Montaža brodskih sekcija.

Premještanje kontejnera i teškog tereta u dokovima.

3. Izgradnja i infrastruktura

Podizanje montažnih betonskih greda i segmenata mosta.

Prevoz teške mehanizacije na-lokaciju.

4. Elektrane

Ugradnja turbina, generatora i transformatora.

Održavanje kotlova i teške opreme.

5. Željeznica i svemir

Sastavljanje vagona.

Rukovanje komponentama aviona u hangarima.

6. Rudarstvo i teške mašinerije

Premještanje velike rudarske opreme kao što su drobilice i bageri.

7. Skladištenje i logistika

Slaganje teških paleta u velikim skladištima.

Proizvodni proces portalne dizalice s dvostrukim nosačima s podiznim električnim vitlom za skladištenje uključuje nekoliko faza, od dizajna i inženjeringa do proizvodnje, montaže i testiranja. Ispod je detaljan pregled tipičnog proizvodnog procesa:

1. Dizajn i inženjering

Idejni dizajn:Inženjeri kreiraju početne skice i 3D modele na osnovu nosivosti (200 tona), dosega, mobilnosti i uslova okoline (pomorska upotreba).

Strukturna analiza:Analiza konačnih elemenata (FEA) osigurava da dizalica može podnijeti dinamička opterećenja, vjetrove i sile valova.

Hidraulički i električni sistemi:Dizajn hidrauličnih cilindara, vitla i upravljačkih sistema za nesmetane operacije dizanja.

Izbor materijala:Čelik visoke{0}}čvrstoće (npr. ASTM A514) za otpornost na koroziju u morskim okruženjima.

Usklađenost sa propisima:Zadovoljava standarde poputDNV-GL, ABS ili Lloyd's Registerza brodske dizalice.

2. Nabavka materijala

Čelične ploče i grede:Izvor za granu, šasiju i strukturni okvir.

Hidraulične komponente:Pumpe, cilindri, crijeva i ventili od certificiranih dobavljača.

električni sistemi:Motori, senzori i kontrolne ploče (često vodootporne za upotrebu u moru).

Žičana užad i snopovi:Visok-čelični sajli za podizanje.

3. Izrada

A. Izrada konstrukcija

Rezanje i oblikovanje:CNC plazma/lasersko rezanje za precizne dijelove.

zavarivanje:Automatsko i ručno zavarivanje (zavarivanje pod vodom za debele profile).

Izgradnja grane:Rešetkasti ili teleskopski dizajn za snagu i mobilnost.

Šasija i podupirači:Ojačana za stabilnost tokom dizanja.

B. Hidraulični i mehanički sklop

Hidraulični sistem:Montaža pumpi, cilindara i creva.

Vitla i bubnjevi:Montiran za operacije podizanja i spuštanja.

Okretni mehanizam:Omogućava rotaciju od 360 stepeni (ako je primenljivo).

C. Električni i kontrolni sistemi

Kontrolna kabina:Vodootporna stanica operatera sa džojsticima/senzorima.

Praćenje opterećenja:Merne ćelije i granični prekidači za sigurnost.

Napajanje:Dizel motor ili električni motor (pomorski-razred).

4. Montaža i integracija

Montaža grane:Montira se na šasiju sa tačkama okretanja.

Protivteže:Dodato za stanje (ako je potrebno).

Završno ožičenje i vodovod:Povezivanje hidrauličnih i električnih sistema.

farbanje i premazivanje:Antikorozivna boja (epoksidni ili cink premazi).

5. Testiranje i kontrola kvaliteta

Testiranje opterećenja:Podizanje 200 tona (+25% test preopterećenja, po standardima).

Funkcionalni testovi:Provjera hidrauličnih pokreta, rotacije i stabilnosti.

Testovi na životnu sredinu:Ispitivanje morske izdržljivosti slanim sprejom.

Sigurnosne provjere:Sistemi za zaustavljanje u nuždi, alarmi za preopterećenje.

6. Isporuka i puštanje u rad

prijevoz:Rastavljeno za slanje ili isporučeno kao mobilna jedinica.

Na-Sastavljanje lokacije:Ponovo sastavljen na doku ili u brodogradilištu.

Obuka operatera:Rukovanje i sigurnosni protokoli.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom i instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon završetka plana biće više od 500 kompleta (garnitura), a stepen umrežavanja opreme dostići će 95%. 32. Linije za zavarivanje su puštene u upotrebu, planira se ugradnja 50, a stepen automatizacije cijele linije proizvoda dostigao je 85%.
