100 ton nadzemna žičana dizalica



Ključne karakteristike:

Kapacitet:

Sa kapacitetom za podizanje do 100 tona, ova je dizalica izgrađena za rukovanje vrlo velikim opterećenjima poput čeličnih zavojnica, mašina ili velike građevinske komponente.

Most:

Dizalica radi na vodoravnoj strukturi mosta, koja se kreće duž šina ugrađenih na povišene grede ili strukture. Ovaj most omogućava dizalici da pokriva veliko područje i pruža fleksibilnost u kretanju.

Kolica i dizalica:

Thekolicaputuje uz most, noseći dizalicu. ThedizalicaOpremljen je žičanim užadima, koji su izdržljiviji i sposobni za podizanje teških utega u odnosu na lančane dizalice.

Pokretački mehanizam podiže i snižava opterećenje, koristeći žičane užad za rani oko bubnja.

Žičana konopa:

Thežičana konopaDa li je ključni element za podizanje, poznat po snazi, fleksibilnosti i sposobnosti upravljanja težinom i habanjem povezanim sa podizanjem velikog kapaciteta. Otpornije je na abraziju i može se nositi s većim zateznim opterećenjima od mehanizama lanca.

Kontrolni sistem:

Ručne ili automatizirane kontrolekoriste se za upravljanje dizalicom. Operatori mogu kontrolirati pokrete dizalice, kolica i mosta da precizno postavljaju teret.

Moderne dizalice često imajuDaljinski upravljač, koji omogućavaju sigurniju operaciju iz daljine.

Sigurnosne karakteristike:

Opremljen sa višestrukih sigurnosnih mehanizama kao što sugranični prekidači, Zaštita od preopterećenja, iSistemi za zaustavljanje u slučaju nuždeza sprečavanje nesreća i osigurati nesmetan rad.

Garancija: 1 godina

Težina (kg): 3000 kg

Video izlazno-inspekcija: Navedeno

Izvještaj o testu mehanizacije: pod uvjetom

Boja: prilagođena

Značajka dizalica: Easy operirana dizalica Girder mosta

Kapacitet: 0 5-10 t

Tip: Dizalica za vešanje

Napajanje: 110V \/ 220V \/ 230V \/ 380V \/ 440V

Metoda kontrole: kontrola tla + daljinski upravljač (prilagođen)

MOQ: 1 set

Mehanizam za podizanje: električna dizalica

Radna dužnost: a 3- A5

Nakon garancijske usluge: video tehnička podrška

Slike i komponente





1.In greda

Značajke dizajna

1) strukturni profil

Glavna greda obično se izrađuje od visokokvalitetnog čelika u profilu i dizajnu ili krutosti u kutiji ili kutiji.

Dizajn osigurava izdržljivost dok minimizira težinu snopa za smanjenje ukupnog opterećenja dizalica.

2) Dimenzije

Dimenzije glavnog snopa ovise o donjem bloku preko kapaciteta, raspona i radnog okruženja.

Inženjeri dizajniraju ga kako bi izdržali dinamičke i statičke sile, razmatrajući faktore kao što su granice odstupanja i distribucija opterećenja.

3) Prirubnica i web izgradnja

Prirubnica (gornja i donja dijela snopa) medju vodoravne opterećenja, dok web (vertikalni odjeljak) ruči vertikalna opterećenja.

Zavareni ili valjani čelični profili pojačavaju stabilnost i nosivost.

4) Priključne točke

Glavni snop se povezuje na krajnju kočiju ili kamione, što omogućava dizalicu da se krene uz sistem piste.

Nosači ili priključci za ugradnju prilagođavaju dizalicu, osiguravajući glatki rad.

Dizalica

Thedizalicaje mehanizam za podizanje koji podiže i spušta opterećenje. U neku glavnu dizalicu 100- tona, dizalica se obično koristiŽičani užad, koji su dovoljno jaki i izdržljivi da se bave vrlo velikim opterećenjima.

Dizalica uključuje amotor, mjenjač, bubanj, ižičana konopa, koji rade zajedno na vjetru i odmotavanja konopa, podizanja i spuštanja tereta.



3.endprevoz

1) karakteristike krajnjeg nosača

Preciznost poravnanja: osigurava da nadzemna dizalica donjeg bloka radi glatko duž šina, smanjujući habanje i suze.

Neusklađivanje može dovesti do neujednačenog distribucije opterećenja i kvara sistema.

Kompaktni dizajn: optimiziran za minimalnu težinu uz održavanje konstrukcijskih integriteta.Helps smanjuju ukupno opterećenje na preklinčanu pistu.

Sistem protiv poremećaja: Sigurnosni mehanizmi sprječavaju točkove iz poremećaja tokom rada.

2) Materijali i proizvodnja

Materijali: Izmišljeni od visokokvalitetnog čelika za čvrstoću i otpornost na deformaciju pod velikim opterećenjem.Sorilacije rezistentne premazi primjenjuju se za vanjsko ili oštre okruženja.

Proces proizvodnje: Precizna obrada osigurava precizne usklađivanje i dimenzije. Isquity kontrola testova, uključujući analizu opterećenja i stres, provjeru performanse i sigurnost.



4.crane mehanizam putovanja

1) Radni princip

Električni motori upravljaju točkovima kroz mjenjač i sistem spojnica.

Dok se točkovi okreću, nadzemna dizalica donjeg bloka pomiče se duž grede piste, omogućavajući mu da postavi opterećenje po potrebi.

Pokret se može upravljati ručno preko privjeske ili na daljinu korištenjem bežičnih kontrola.

2) održavanje i pregled

Redovno podmazivanje: Nanesite mast ili ulje na točkove, mjenjače i ležajeve za minimiziranje trenja.

Provjere poravnanja: Osigurajte pravilno usklađivanje kotača i šina kako bi se spriječilo neujednačeno habanje i poremećaj.

Inspekcija: Periodično provjeravamo za kotače, motore i spojnice.

Zamjena: Odmah zamijenite istrošene ili oštećene dijelove kako biste izbjegli operativne kašnjenje.

5.Trolley Puturni mehanizam

1) Radni princip

Motor generira snagu, koja se prenosi u mjenjač.

Menjač smanjuje brzinu motora i povećava moment za pokretanje kotača.

Točkovi se valjaju duž nosača prirubnice, horizontalno premještajući kolica.

Operator kontrolira smjer kolica i brzinu koristeći privjesak, daljinski ili automatizirani sustav.

2) Karakteristike i prednosti

Glatki rad: visokokvalitetni točkovi i precizni pogoni osiguravaju dosljedan i gladak pokret.

Svestranost učitavanja: Može se nositi sa širokim spektrom kapaciteta opterećenja, ovisno o specifikacijama nadzemnih dizalica dna bloka.

Tačnost pozicioniranja: Kontrola promjenjivih brzina omogućava precizno pozicioniranje dizalice za podizanje zadataka.

Trajnost: Robusna građevina i materijali otporni na habanje proširuju servisni život mehanizma.

6.Crane Wheel

Vrste točkova

1) prirubnički točkovi

Dizajn: Imajte prirubnice na ivicama kako bi se nadzemna dizalica donja blok uskladila sa šinama.

Primjene: obično se koristi za dizalice koje rade na standardnim željezničkim sustavima.

2) ravne točkove

Dizajn: Nedostaju prirubnice i oslanjaju se na spoljne sisteme za usklađivanje za poravnanje.

Primjene: Pogodno za vođene zapise ili određene industrijske postavke.

3) dvostruki prirubnički točkovi

Dizajn: sadrži prirubnice s obje strane, pružajući dodatnu stabilnost.

Primjene: Idealno za visoko precizne ili teške primjene.

7. CCRANE kuka

Ključne komponente kuke na dizalici

1) Kukanje karoserije: zakrivljena struktura koja drži opterećenje. Ispravno krivotvoreno i termičko obrađeno za snagu i izdržljivost.

2) Sigurnosna zasuna: Proljetni zasun koji osigurava da opterećenje ostaje osigurano tokom podizanja. Ispričate opterećenje da se spušta sa kuke.

3) ležaj ili okretni sklop: Omogućuje kuku da se slobodno zakreta za bolje poravnanje opterećenja. Naredi naglasak na donjem konopu ili lancu bloka.

4) nosač ili oko: povezuje kuku na mehanizam za podizanje dizala (npr. Žičani uže ili lanac).

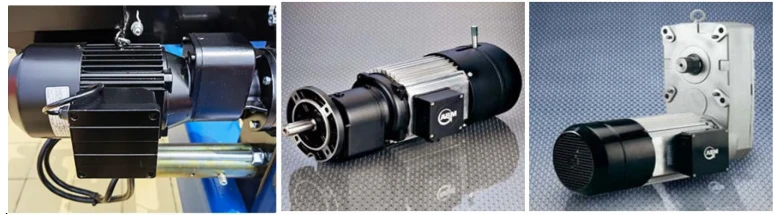

Motor

Dizala je opremljena s nekolikoElektrični motori, odgovoran za napajanje pokreta mosta, kolica i dizalice.

Ovi motori su običnoAC motoriDizajniran za pružanje potrebne snage za podizanje i pokretanje teških tereta.

.

Zvučni i lagani alarmni sistem i granični prekidač

Integracija i rad

1) zvučni i lagani alarmni sistem

Automatski se aktivira kada je dizalica u pokretu, podizanje opterećenja ili tokom vanrednih situacija.

Također se može ručno raditi kao signal upozorenja tokom održavanja ili situacija opasnosti.

2) granični prekidač

Instaliran na kritičnim mjestima kao što su gornja i donja granica kuke, krajnjeg trolejnih krajnjih položaja i prestanak piste.

Interativno komunicira s dizalicom za električni sustav električne energije za zaustavljanje operacija odmah kada se postignu granice.

10.AFety uređaji

1. Ograničite prekidače

Funkcija: Sprječavanje prevoza dizalice, kolica, ili dizalica.protects clor Crane i poboljšava kontrolu operatera.

2. Uređaj za zaštitu od preopterećenja

Funkcija: nadgleda težinu koja se podiže i sprečava da dizalica operatiju ako opterećenje prelazi svoj nazivni kapacitet. Štiti od kvara opreme i osigurava sigurnost na radnom mjestu.

3. Zvučni i lagani alarmni sistem

Funkcija: Upozorenja obližnje osoblje operacija dizalica kroz glasne zvučne signale i treperi svjetloS.Redi rizik od nezgoda u zauzetim ili bučnim okruženjima.

4. Dugme za zaustavljanje u slučaju nužde

Funkcija: Odmah zaustavlja operacije dizalica u slučaju nužde. Brzi odgovor na sprječavanje nezgoda ili oštećenja opreme.

5. Sustav protiv sudara

Funkcija: Sprječava sudare dva dizalica koji djeluju na istoj pisti ili sa obližnjim konstrukcijama.Hencys Sigurnost u višekratnim okruženjima.

6. Pufer se zaustavlja

Funkcija: Apsorbira kinetičku energiju dizalice kako bi se spriječilo tvrde utjecaje na kraju piste. Brotektira strukturu dizalice i pista od oštećenja.

7. Anti-Sway Control sistem

Funkcija: Smanjuje se guranje tereta tijekom podizanja ili putovanja. Poboljšava preciznost i sigurnost u rukovanju teretom.

8. Zaštita od pregrijavanja za motore

Funkcija: nadgleda temperaturu motora i zaustavlja rad ako se dogodi pregrijavanje. Sprječava oštećenje motora i smanjuje prekid zastoja.

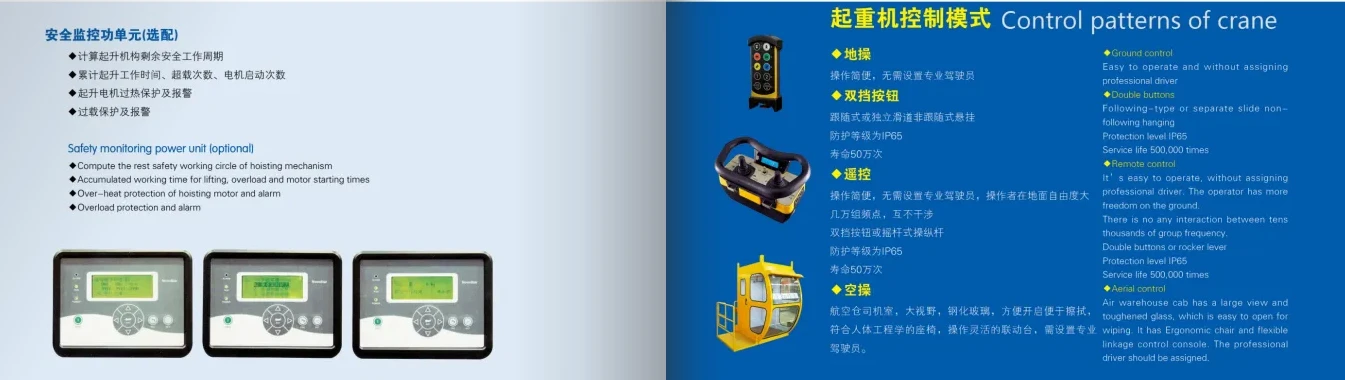

11.Kontrol režim

1) Privjesak kontrola: ožičeni kontroler je suspendovan iz dizalice.

Upravlja pojedinac koji stoji na terenu u blizini dizalice.

2) Bežični daljinski upravljač: Koristi radio frekvenciju (RF) ili infracrvene (IR) signale za kontrolu dizalice bežično.

3) Kontrola kabine (vozačka kabina): kabina je instalirana na dizalicu u kojoj operator direktno kontrolira dizalicu koristeći džojstike, tipke ili upravljačku ploču.

4) Automatizirana \/ programirana kontrola: Dizalica je programirana za izvođenje određenih zadataka autonomno bez direktnog ručnog ulaza tokom rada.



12.Stetch



Glavni tehnički





Prednosti

A 100- TON TONE GORNO CRTNudi nekoliko prednosti, posebno u industrijama koje zahtijevaju podizanje i kretanje vrlo teških tereta. Njegov kapacitet i izdržljivost čine ga osnovnim alatom za širok spektar primjene. Ispod su ključne prednosti od 100- tone nadzemne žičane dizalice:

1. Visoki kapacitet za podizanje

Teško rukovanje teretom: Sa 100- tonom, dizalica se može lako podići i premjestiti izuzetno teške predmete kao što su čelične grede, strojeve, turbine i građevinski materijal. To ga čini idealnim za industrije poput proizvodnje čelika, brodogradnje i elektrana.

2. Izdržljivost i snaga

Žičani užad: Upotreba žičanih konopa pruža vrhunsku čvrstoću i dugovječnost u odnosu na sisteme zasnovane na lancu. Žičani užad su vrlo otporni na habanje i suze, čineći ih pogodnim za teške operacije.

Robusna gradnja: Dizalica je izgrađena snažnim, izdržljivim materijalima koji mogu izdržati visokih naprezanja uključenih u podizanje teških tereta, osiguravajući dugotrajni životnu vijek i u oštrim okruženjima.

3. Efikasnost

Brz i precizan rad: Dizalica omogućava brzo podizanje, spuštanje i horizontalno kretanje, poboljšanje ukupne efikasnosti u upravljačkom rukovanju. Operatori mogu kontrolirati precizno pozicioniranje tereta, ubrzanje procesa u proizvodnim linijama ili gradilišta.

Kontinuirani rad: Ove su dizalice dizajnirane za kontinuiranu, tešku upotrebu, omogućavajući prošireni period rada bez čestih kvarova ili održavanja, što poboljšava produktivnost.

4. Poboljšana sigurnost

Kontrola opterećenja: Dizalica nudi izvrsnu kontrolu nad pokretima opterećenja, smanjujući rizik od nezgoda. Sistem žičane konopce pruža glatko podizanje i spuštanje, osiguravajući sigurnost i tereta i okolnog okruženja.

Sigurnosne karakteristike: Opremljen suštinskim sigurnosnim mehanizmima poput graničnih prekidača, zaštite od preopterećenja, kočnica i sistema za zaustavljanje u slučaju nužde, dizalica sprečava nesreće poput preterajućeg, preopterećenja ili iznenadnih padova.

5. Širok raspon aplikacija

Svestranost: A 100- tonanska žičana dizalica je svestrana, u stanju da podnese različite vrste teških opterećenja u raznim industrijama, uključujući čelične mlinove, majstore, građevinarstvo, brodogradilišta i elektrane.

Rukovanje velikim površinama: Nadzemna struktura omogućava dizalicu da prekriva velike radne prostore i ruči teške materijale preko širokih područja, pružajući veću fleksibilnost u pogledu pozicioniranja materijala i pokreta.

6. Isplativo za teško dizanje

Smanjuje ručni rad: Rukovanjem velikim opterećenjima preciznom i efikasnošću, dizalica minimizira potrebu za opsežnim ručnim radom. To ne samo da štedi vrijeme već i smanjuje troškove rada i potencijalne rizike za radnike.

Niži troškovi održavanja: Trajni žičani uže i robusna konstrukcija zahtijevaju rjeđe održavanje u odnosu na druge mehanizme za podizanje, što rezultirajući donji operativni troškovi dugoročno.

7. Poboljšana preciznost i kontrola

Glatka operacija: Dizalica za užad žica omogućava glatko podizanje i spuštanje, davanje operaterima precizno kontrola nad pokretima opterećenja. Ovo je posebno korisno u osjetljivim operacijama ili prilikom postavljanja tereta s ekstremnom tačnošću.

Višestruke opcije kontrole: Ove dizalice mogu se kontrolirati putem rada kabine, privjeske kontrole ili bežični daljinski upravljač, pružajući operaterima sa fleksibilnošću u rukovanju i poboljšanju cjelokupne sigurnosti omogućavajući operaciju iz daljine.

8. Iskorištavanje prostora

Efikasna upotreba vertikalnog i horizontalnog prostora: Dizalice nadzemnim žicama postavljene su na povišenim konstrukcijama, omogućavajući efikasno korištenje poda na fabrikama i skladištima. Dizalica može premještati materijale preko prepreka, maksimiziranje iskorištavanja radnog prostora.

9. Smanjeno habanje i suza na opremi za opremu

Minimalni zahtjevi za pričvršćivanje: Snažna žičana užad smanjuju potrebu za dodatnom opremom za riganju, poput čerenja ili lanaca, što su sklonije nošenjem i suzama. Ovo pomaže u smanjenju troškova održavanja i zastoja koji se odnose na kvarove opreme za opremu.

10. Prilagodljiv

Prilagođeno za specifične potrebe: A 100- tona nadzemna dizalica može se prilagoditi za određene industrijske aplikacije, uključujući različite brzine podizanja, konfiguracije dizalica i dodatne funkcije poput magneta ili specijaliziranih kuka. Ova fleksibilnost osigurava da dizalica ispunjava određene operativne potrebe.

11. Povećana sigurnost na radnom mjestu

Manje ručno rukovanje.

Hitne karakteristike: Opremljen sa funkcijama kao što su zaštite od preopterećenja i hitnih zaustavljanja, ovi dizalice, ovi kranovi poboljšavaju sigurnost tijekom operacija podizanja.

Sažetak prednosti:

Visoki kapacitet za podizanjedo 100 tona za rukovanje teškim materijalima.

Trajni žičani užadpružaju dugotrajne performanse i smanjeno održavanje.

Efikasan radUbrzava procese rukovanja materijalima i poboljšava preciznost.

Sveobuhvatne sigurnosne karakteristikeOsigurajte siguran rad i smanjite nesreće na radnom mjestu.

SvestranostPreko industrije poput čelika, građevine, brodogradnje i energije.

Isplativu smislu smanjenih troškova rada i održavanja.

Maksimizira iskorištenje prostora, omogućavajući efikasno korištenje poda i režijski prostor.

Zaključno, automatska dizalica 100- tona nudi neusporedivu snagu, efikasnost i sigurnost, čineći ga idealnim rješenjem za rukovanje velikim opterećenjima u raznim industrijskim postavkama.





Primjena:

1. Proizvodnja industrije

Prevoz sirovina i gotovih proizvoda preko proizvodnih linija.

Pomoć u sakupljanju operacija za mašine, vozila i opremu.

2. Skladištenje i logistika

Umetanje i istovar robe u skladišta i distributivni centri.

Organizovanje inventara podizanjem i stavljanjem teških predmeta na police.

3. Građevinska industrija

Podizanje građevinskih materijala poput čeličnih greda, betonskih ploča i alata.

Pomoć u montažnim procesima na gradilištima.

4. Radionice za održavanje i popravak

Rukovanje mašinama i opremom za popravak i servis.

Prevoz komponenti unutar radionica ili servisnih uvala.

5. Čelik i obrada metala

Prevoz sirovih čelika i metalnih limova između mašina za obradu.

Podizanje i pozicioniranje komponenti teške metala tokom rezanja, zavarivanja ili sklop.

6. Hemijska i farmaceutska industrija

Dizanje bubnjeva, cisterna i ostalih kontejnera u postrojenjima za preradu kemikalija.

Pomaganje u skupštini i održavanju opreme u čistim sobama.

Kranprodukcija postupak

1. Analiza i dizajn zahtjeva:

Analizirajte klijentove operativne potrebe, uključujući kapacitet, visinu podizanja i radno okruženje. Da li je tehnički dizajn pomoću CAD softvera za glavne komponente: nosač, dizajn, a dizajn se pridržava međunarodnih standarda kao što su ISO, FEM i CMAA.

2. Nabavka materijala: visokokvalitetne čelične ploče za glavni nosač i krajnjih kolica .pansizirane komponente za dizalice, motore i trolejs.vjeri materijali zadovoljavaju potrebne specifikacije i standarde prije proizvodnje.

3. Izrada komponenata

a. Glavni nosač: čelične ploče se presekuju na veličinu pomoću CNC plazme ili laserskih strojeva za rezanje.

Osigurajte preciznost za održavanje tačnosti snage i dimenzionalne.

b. Krajnu kočiju: stroj i sastavljanje čeličnih dijelova za krajnji nosač. Attachach sklopovi i ležajevi kotača.

c. Dizalica i kolica: Nabavite unaprijed proizvedene dizalice ili ih sastavite u kući. Montirajte mehanizme za podizanje, motore, kočnice i kontrole na kolibu.

d. Električni sustavi: Sastavite električnu upravljačku kutiju sa kontaktorima, pretvaračima i sigurnosnim relejskom ožičenju za motore, granične sklopke i senzore.

4. Površinski tretman: Koristite peskanje ili pucanje za uklanjanje hrđe i nečistoće od čeličnih površina.Apply antikorozijskog temeljnog premaza i završiti izdržljivim vrhom. Oko okruženja poput hemijskih postrojenja ili vanjske instalacije.

5. Skupština komponente: Pričvrstite dizalo i kolica na glavni nosač.

Montirajte krajnje kočije i točkove na Girder Crys.Instalirajte električnu upravljačku ploču, ožičenje i drugi dodaci. Provjerite usklađivanje i mehanički integritet tokom montaže.

6. Provjerite sve dimenzije podudaraju se sa dizajnerskim specifikacijama. Ovjeri zavarivanje koristeći NDT metode za strukturni integritet.Konduct statički i dinamički testovi opterećenja za provjeru performansi pod nazivnim opterećenjem.Test Električni sustavi za funkcionalnost, sigurnost i pouzdanost.

7. Ispitivanje prije isporuke: Simulirajte svoje svjetske operacije, uključujući dizanje, putovanja i zaustavljanje .vjerificirati funkcionalnost graničnih prekidača, zaštitu od preopterećenja i alarma. Između različitih uvjeta.

8. Pakovanje i transport: rastavljanje velikih komponenti (npr. Garder i krajnji kočiji) za lakše transport. Zaštitni komponente u zaštitnom materijalu za sprečavanje oštećenja tokom tranzita.Providovanja priručnika, testiranja i dokumentaciju o usklađivanju.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom, a ugradila je 310 setova (skupova) rukovanja i zavarivanja robota. Nakon završetka plana, bit će veći od 500 setova (skupova), a stopa umrežavanje opreme dostići će 95%. Upotrebljene su 32 linije za zavarivanje, 50 se planira da se instalira, a stopa automatizacije čitave linije proizvoda dostigla je 85%.
