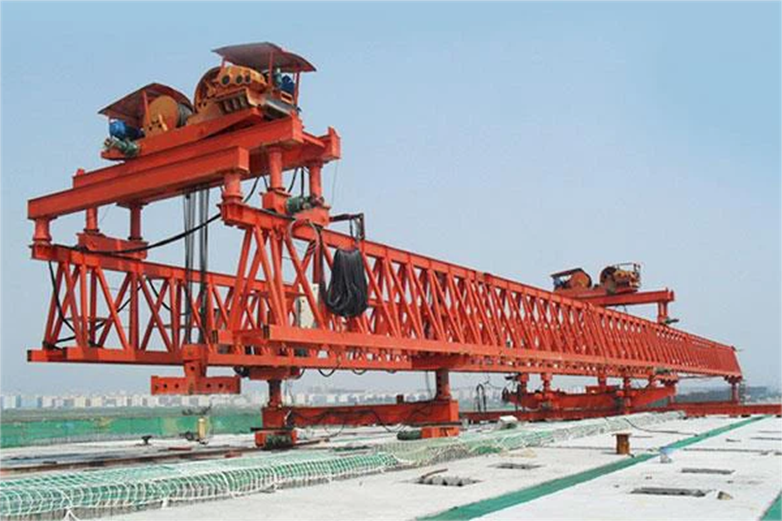

Bridge Girder Launcher

Lanser nosača mosta je dizajniran da učini proces izgradnje sigurnijim, bržim i efikasnijim od tradicionalnih metoda izgradnje mostova. Dizajniran je za rukovanje gredama različitih veličina i težina, a njegov modularni dizajn omogućava lak transport i montažu na gradilištu.



Bacač greda je opremljen hidrauličnim sistemom koji pomaže podizanju i spuštanju nosača na svoje mjesto. Također je opremljen posebnim uređajem koji omogućava kontinuirano postavljanje nosača, što pomaže da se smanji vrijeme potrebno za završetak procesa izgradnje.



Jedna od glavnih prednosti lansera mostnih nosača je njegova sposobnost rada u uskim prostorima. Može se kretati duž dužine mosta, čak i ako je širina ograničena. To znači da se čak i uski mostovi mogu graditi pomoću ove opreme.



Još jedna prednost lansera zraka je njegova sposobnost rada u nepovoljnim vremenskim uvjetima. Može da radi bezbedno i efikasno na kiši, toploti i niskim temperaturama, što omogućava da se građevinski projekti završe na vreme, uprkos svim vremenskim izazovima.



Sve u svemu, bacač nosača mosta je vrijedan alat za projekte izgradnje mostova. To štedi vrijeme, povećava sigurnost i poboljšava efikasnost procesa izgradnje. To je vrijedna investicija za sve koji su uključeni u izgradnju mostova, i to će i dalje biti suštinski aspekt izgradnje mostova u godinama koje dolaze.





1. Kapacitet dizanja: 160 tona (bez težine posipača)

2. Vlastita težina mašine za podizanje mostova: 118 tona (maksimalna težina jednog komada: 7t)

3. Otpor na vjetar

Stanje hoda bez opterećenja: 8 nivoa

Stanje sidrenja bez opterećenja: 12 stupnjeva

Stanje podizanja s punim opterećenjem: Nivo 7

4. Brzina dizanja: puno opterećenje: 0~1.0/min

Bez opterećenja: 0~1,5 m/min

5. Brzina luffinga: 0~0.6 m/min (sa luffingom opterećenja)

6. Radni opseg: Rmin{1}}m Rmax=12m

7. Režim hoda cijele mašine: hodajući (cilindar ulja je gurnut prema gore i nema opterećenja tokom procesa hoda)

8. Brzina putovanja cijele mašine: Cijelo kretanje je 15m, uključujući demontažu sidrenja, preokretanje staze i pozicioniranje, cijeli proces ne traje više od 2 sata.

9. Sposobnost penjanja bez opterećenja cijele mašine: ±3,5 stepeni

10. Visina dizanja: 65m ispod palube mosta, 1m iznad mosta

11. Udaljenost prednjeg i stražnjeg sidrenja: 18m (16m, 19,5m)

12. Razmak između leve i desne potporne tačke tokom rada: spolja 10,5m, unutra 5,7m

Udaljenost između prednje i stražnje potporne tačke: 16,85m

13. Ugao skretanja podizanja: horizontalni smjer mosta 1,5 stupnjeva, uzdužni smjer mosta 3,5 stupnjeva

14. Performanse niveliranja rasipača: Sa funkcijama vertikalnog i horizontalnog niveliranja

15. Instalirani kapacitet cijele mašine: 110Kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Karakteristike i prednosti proizvoda: Dvosmjerna i dvosmjerna montaža greda, hodanje korak po korak, poprečni raspon protuteže, prednji i stražnji potpornici su opremljeni hidrauličnim sistemima, podnožnici se mogu podesiti pomoću 0. 8-1 metara, glavna greda se može podesiti, a 45-stepeni nagnute grede se mogu postaviti itd.





Bacač nosača mostova je jedna od najvažnijih mašina koje se koriste u izgradnji mostova. Koristi se za pokretanje mostnih nosača, koji su velike grede koje nose težinu mosta, s jednog kraja na drugi. Ova mašina se sastoji od različitih komponenti, koje zajedno rade kako bi obavile zadatak sigurnog i efikasnog pokretanja nosača. U ovom članku ćemo istražiti različite komponente lansera mostnih nosača i njihovu važnost.



Prvo, glavna komponenta lansera nosača mosta je lansirna rešetka. Ovo je dugačak i čvrst okvir koji pruža podršku za nosače tokom procesa pokretanja. Pokretna rešetka je dizajnirana da ravnomjerno rasporedi težinu nosača, sprječavajući bilo kakvo uvijanje ili savijanje koje bi moglo uzrokovati oštećenje nosača. Ova komponenta je ključna za osiguravanje da proces lansiranja teče glatko i sigurno.



Druga važna komponenta lansera mostnih nosača je hidraulički sistem. Ovaj sistem je odgovoran za kontrolu kretanja lansirne rešetke i nosača. Koristi seriju hidrauličnih cilindara i pumpi za pomicanje rešetke naprijed i nazad, kao i gore i dolje. Hidraulički sistem igra vitalnu ulogu u omogućavanju lansirne rešetke da se kreće glatko i precizno, što je od suštinskog značaja za osiguravanje sigurnosti nosača i radnika.



Električni sistem je također sastavni dio lansera mostnih nosača. On je odgovoran za kontrolu svih električnih komponenti mašine, uključujući motore, senzore i svetla. Električni sistem osigurava da rad mašine bude nesmetan i efikasan, i pomaže u sprečavanju nesreća uzrokovanih električnim kvarovima.



Još jedna važna komponenta lansera mostnih nosača su sigurnosni uređaji. Sigurnosni uređaji su instalirani kako bi se spriječile nezgode i zaštitili radnici koji rade na mašini. Ovi uređaji uključuju senzore, alarme i dugmad za zaustavljanje u nuždi koji mogu zaustaviti rad mašine u slučaju nužde. Sigurnosni uređaji su ključni u osiguravanju da cijeli građevinski projekat bude siguran i efikasan.



Zaključno, bacač nosača mostova je ključna mašina u izgradnji mostova. Njegove komponente, uključujući lansirnu rešetku, hidraulički sistem, električni sistem i sigurnosne uređaje, rade zajedno kako bi osigurali sigurno i efikasno pokretanje nosača mosta. Kontinuirani razvoj i poboljšanje komponenti mašine samo će dovesti do veće efikasnosti i sigurnosti u građevinskoj industriji.



Skica





Kao ključni dio opreme u građevinskoj industriji, pokretač mostova je napredna i efikasna tehnologija koja nudi brojne prednosti. Pogledajmo bliže neke od prednosti ove mašine.



1. Prvo, pokretač mostova je nevjerovatno efikasan.Svojom naprednom tehnologijom može brzo i precizno pokrenuti i pozicionirati montažne betonske nosače, što ga čini idealnim izborom za konstrukcije mostova na autoputu i željezničkim mostovima. Uz to, njegov visoko automatizirani sistem osigurava precizno postavljanje nosača, smanjujući rizik od grešaka i nezgoda.



2. Još jedna prednost Bridge Girder Launcher-a je njegova svestranost.Može se prilagoditi različitim projektima izgradnje mostova bez obzira na dužine raspona, tipove nosača ili uvjete na gradilištu. Mašina se može neometano kretati po gredi mosta i pokretati nosače na različitim rasponima, što je čini osnovnim alatom za izgradnju mostova preko autoputeva, rijeka i drugih izazovnih terena.



3. Bridge Girder Launcher je također isplativo rješenje za izgradnju mostova.Ugradnjom montažnih nosača smanjuje se vrijeme izgradnje u odnosu na in situ metode, što smanjuje ukupne troškove projekta. Sposobnost mašine da rukuje velikim nosačima takođe eliminiše potrebu za skupim dizalicama i drugom opremom za dizanje, dodatno smanjujući ukupne troškove.



4. Konačno, Bridge Girder Launcher je sigurnija opcija za građevinske radnike,jer eliminiše potrebu za ručnim podizanjem i pozicioniranjem teških tereta. Ovo značajno smanjuje rizik od nesreća i ozljeda na gradilištu, čineći cijeli proces mnogo sigurnijim za sve uključene.



5. U zaključku,Bridge Girder Launcher nudi mnoge prednosti i predstavlja nevjerovatan napredak u građevinskoj industriji. Njegova efikasnost, svestranost, ekonomičnost i sigurnost čine ga osnovnim dijelom opreme za bilo koji građevinski projekat koji uključuje izgradnju mostova.





1. Bridge Girder Launcher je revolucionarna mašina koja se obično koristi u građevinskoj industriji za izgradnju mostova. Ova nevjerovatna mašina je čudo inženjerstva koje može s lakoćom podići i postaviti teške betonske nosače na svoje mjesto.

2. Launcher mostova je visoko efikasan i može značajno smanjiti vrijeme izgradnje potrebno za most. Takođe je siguran, jer eliminiše potrebu da radnici ručno podižu i postavljaju teške nosače.

3. Ova mašina je savršen primjer kako je tehnologija transformisala građevinsku industriju. Uz pomoć Bridge Girder Launcher-a, mostovi se mogu graditi brže, s većom preciznošću i preciznošću, uz istovremeno osiguranje sigurnosti radnika.

4. Primjena Bridge Girder Launcher nije ograničena samo na izgradnju mostova. Može se koristiti iu drugim oblastima poput izgradnje metro linija, autoputeva, pa čak i u izgradnji velikih industrijskih objekata.

5. Sve u svemu, Bridge Girder Launcher je dokaz snage inženjeringa i inovacija. Njegova primjena u građevinskoj industriji utrla je put bržim i efikasnijim metodama izgradnje vitalne infrastrukture, a ovaj napredak će nastaviti pozitivno utjecati na naš svijet u godinama koje dolaze.





1. Proizvodnja lansera za mostove uključuje detaljan i složen proces koji zahtijeva preciznost, stručnost i posvećenost. To je važan i značajan korak u izgradnji mostova i igra vitalnu ulogu u oblikovanju naše infrastrukture.

2. Proces proizvodnje počinje fazom projektovanja i inženjeringa, gdje se utvrđuju tehničke specifikacije. Ovo uključuje pažljivo planiranje i analizu, uzimajući u obzir faktore kao što su predviđena upotreba, dimenzije, kapacitet težine i lokacija. Vješti inženjeri rade zajedno kako bi napravili detaljan nacrt lansera mosta, koji služi kao temelj za stvarnu proizvodnju.



3. Druga faza proizvodnog procesa uključuje stvarnu proizvodnju lansera mostova. To zahtijeva korištenje specijalizirane opreme i stručnosti, kao i pridržavanje strogih sigurnosnih protokola kako bi se osigurao siguran i efikasan proizvodni proces. Vješti tehničari rade s materijalima kako bi kreirali segmente nosača i komponente lansera, koji se zatim sklapaju kako bi se stvorio konačni pokretač nosača mosta.



4. Kada je lanser mosta završen, on prolazi kroz rigorozni proces kontrole kvaliteta kako bi se osiguralo da ispunjava sve tehničke specifikacije i sigurnosne standarde. Ovo uključuje testiranje izdržljivosti Launcher-a, nosivosti težine i tačnosti u lansiranju nosača.



5. Tokom čitavog procesa proizvodnje, pozitivan i proaktivan stav je ključan za osiguravanje uspješnog ishoda projekta. Svaki korak zahtijeva pažljivu pažnju na detalje i upornost, kao i posvećenost izvrsnosti i inovacijama.



6. U zaključku, proizvodnja lansera za mostove je vitalna komponenta procesa izgradnje mosta. To zahtijeva vještine i stručnost visoko obučenog tima, koji marljivo i sa pozitivnim stavom radi kako bi osigurao uspješan ishod. Održavajući fokus na kvalitetu, sigurnost i inovacije, možemo nastaviti graditi infrastrukturu koja će oblikovati našu budućnost.





Kompanija je instalirala inteligentnu platformu za upravljanje opremom i instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon završetka plana biće više od 500 kompleta (kompleta), a stopa umrežavanja opreme dostići će 95 posto. Puštene su u upotrebu 32 linije zavarivanja, planirana je ugradnja 50, a stepen automatizacije cijele linije proizvoda dostigao je 85 posto.
