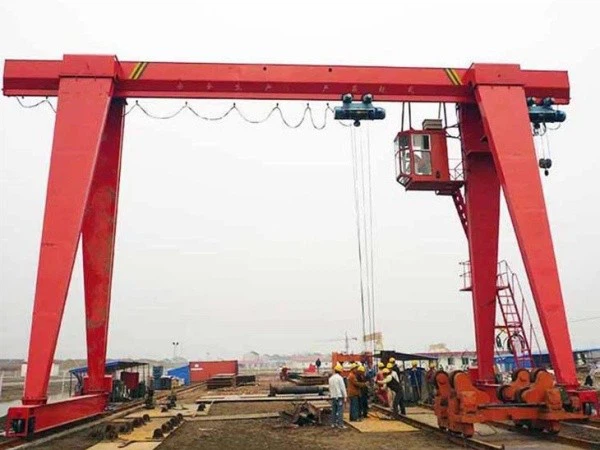

Okvir 15 tona Jedinstveni nosač dizalica



Okvir za jednokratni nosač je ekonomičan, svestrani i pokretni sistem dizalica koji se koristi za podizanje i transport velikih opterećenja u industrijskim, građevinskim i vanjskim postavkama. Kapacitet 15- tone pogodan je za srednje do teške operacije.



Mjesto porijekla: Henan, Kina

Garancija: 2 godine

Težina (kg): 60000 kg

Video izlazno-inspekcija: Navedeno

Izvještaj o testu mehanizacije: pod uvjetom

Primjena: skladišta, tvornica i drugo mjesto

Tip dizalice: Kutija Tip Gantry Crane

Brzina putovanja: 20m \/ min

Mehanizam za podizanje: električna dizalica

Metoda kontrole: kontrola tla + daljinski upravljač (prilagođen)

Radna dužnost: A5

Radna temperatura: -20 ~ +40 stepen

Industrijski napon: 380V50Hz3fanse ili drugo

Boja: prilagođena

Prilagodba: prihvaćena





1.In greda

1) Struktura i dizajn
Tip: Jednokrevetni nosač, ili vijak kutije ili zavareni I-grede

Oblik: vodoravna greda montirana između dvije a-okvirne noge

Način dizajna: Optimizirano korištenjem analize konačnih elemenata (FEA) za kontrolu strukturnog integriteta i odstupanja

2) materijal
Čelični razred: Strukturalni čelik visoke čvrstoće, kao što su Q235B ili Q345B (ASTM A36 ili ekvivalent)

Debljina ploče: obično 6-20 mm, ovisno o rasponu i opterećenju



2.Ing sistem

Zaštita od preopterećenja: ograničivač opterećenja integriran u kontrolni sistem

Termička zaštita: Motor ima ugrađenu zaštitu od pregrijavanja

Dvostupanjski ili VFD pogon: za preciznu kontrolu podizanja i mekog starta \/ zaustavljanja

Zaustavljanje u nuždi: uključeno u upravljački krug i privjesak \/ daljinski upravljač

Visoka izdržljivost: Dizajniran za kontinuirani rad u industrijskim okruženjima

3.endprevoz

Krajnji nosač a-okvira 15- tona jednostruka gantry dizalica je kritična strukturalna i mehanička komponenta koja podržava glavnu gredu i omogućava da dizalicu putuje po putu ili tlo. Takođe integrira sklopove kotača i mehanizam vožnje.
Funkcija
Povezuje noge okvira i podržava glavni nosač

Kupuje kotače i motor dizalice za longitudinalni pokret

Nosi dio ukupnog opterećenja dizalice (split sa suprotnim krajem)



4.crane mehanizam putovanja

Dizalica za putovanja na dizalicu 15- tona Jednokrevetna gantry dizalica omogućava da se čitava struktura dizalice pomakne duž šina (ili gumama, ako je mobilna). Ovaj zahtjev omogućava dizalici da postavi svoj mehanizam za podizanje preko tereta i prevozi ga duž punog raspona radnog područja.
Svrha
Omogućuje uzdužno putovanje cijelom dizalicom na šinama ili točkovima

Pruža precizno postavljanje opterećenja duž dužine radnog područja

Pogoni su montirani na krajnjim nosačima dizalice

5.Trolley Puturni mehanizam

Kolica za putovanja u obliku a-okvira 15- tona jednostruka gantry dizalica je mehanizam koji horizontalno pomerava jedinicu za podizanje (kolica i dizalicu) duž glavnog nosača. Ovaj sustav omogućava precizno ulijevo-desno (ukrštanje) pozicioniranje tereta.
Svrha
Pomiče dizalicu i kuku bočno duž glavnog nosača

Omogućuje preciznu postavljanje teških opterećenja preko dizalice dizalice

6.Crane Wheel

Wheel od A-Frame 15- tona jednostruki nosač dizalice je kritična komponenta putujućeg mehanizma putovanja dizalicama. Nosi težinu dizalice i omogućava uzdužnom pokretu duž šina.
Vrsta
Čelični kotači montirani na željeznica

Obično dvostruko prirubne za bolju poravnanje šine i protiv poremećaja

7. CCRANE kuka

Kuka A-Frame 15- tona Jednokrevetna gantry dizalica je vitalna komponenta za rukovanje teretom u sistemu za podizanje. Odgovorno je za direktno uključenje podignutog opterećenja, osiguravajući sigurne, sigurne i efikasne operacije podizanja.
Vrsta kuke
Kovana čelična kuka

Jednostruka kuka (standard za 15t)

Neobavezno: dvostruka kuka (za stabilnost ili posebne potrebe za podizanjem)

8.motor

VFD (inverterski pogon): Glatka kontrola brzine, meko pokretanje \/ zaustavljanje, energetska efikasnost
Dvoprečni motor: Visoka \/ niska brzina postavke za preciznost i rasulo rukovanje
Integrirana kočnica: Elektromagnetska kočnica montirana na motornu osovinu za trenutno zaustavljanje
Podrška kodera: Za povratne informacije o kretanju i sistemima za automatizaciju

.

9.Sound i lagani alarmni sistem i granični prekidač

1) zvučni i lagani alarmni sistem
Svrha:
Upozorava radnike u blizini kada se dizalica uskoro počne kretati ili podizati, poboljšati sigurnost web mjesta.

Pruža vizualna i zvučna upozorenja za vrijeme rada dizalica, smanjujući rizik od nezgoda.
2) granični prekidači
Svrha:
Sprečite da dizali ili kolica putuju izvan sigurnih ograničenja, izbjegavajući sudare ili poremećaj.

Zaštitite dizalicu da se preklapaju ili pretjerano spušta za sprečavanje oštećenja ili nesreća.

10.AFety uređaji

1. Uređaj za zaštitu od preopterećenja
Sprječava da opterećenja podizanja prelaze nazivni kapacitet dizalice (15 tona).

Automatski isključuje napajanje ili zvuči alarm kada se otkrije preopterećenje.

Obično koristi opterećenja ili procijede mjerača za mjerenje stvarnog opterećenja.

2. Ograničite prekidače
Dizalica gornjih i donjih graničnih prekidača: Zaustavite dizalicu kada kuka dosegne najveći ili najniži siguran položaj za sprečavanje oštećenja ili nesreća.

Trolejni preklopni prekidači putovanja: sprječavaju kolica da putuje izvan krajeva glavne grede.

Prekidači za putovanja krana: Sprečite dizalicu da putuje izvan šina za piste.

3. Zaustavljanje u slučaju nužde (e-stanica)
Veliki, lako dostupni gumbi na upravljačkim pločama i privjesnim kontrolama.

Odmah prekida svu snagu na motore dizalica za trenutnu gašenje u hitnim slučajevima.

4. Uređaji protiv sudara (neobavezno)
Senzori ili mehanički odbojnici koji otkrivaju prepreke i zaustavljaju pokret za kran kako bi se spriječili sudari.

5. Zvučni i lagani alarmni sistem
Zvučni alarmi i treperi svjetla aktiviraju se prije i za vrijeme kretanja dizalica za upozorenje obližnje osoblje.

6. Fazni gubitak i fazna sekvenca
Štiti motore od oštećenja zbog nepravilnog električnog napajanja, gubitka faze ili pogrešne fazne sekvence.

11.Kontrol režim

1. Privjesak za kontrolu (ožičeni daljinski)
Opis: Ručni upravljački uređaj spojen na dizalicu fleksibilnim kablom.

Značajke:

Pritisnite tipke ili džojstike upravljačke dizanje, kolica za putovanja i dizalicu.

Integrirano dugme za hitno zaustavljanje.

Jednostavan, pouzdan i široko korišten u radionicama ili tvornicama.

Prednosti:

Direktna kontrola operatera u blizini tereta.

Niži troškovi i lako održavanje.

Ograničenja:

Mobilnost operatera ograničena dužinom kabla.

Potencijalno trošenje ili oštećenje kabela.

2. Radio daljinski upravljač (bežični)
Opis: Bežični ručni regulator koji šalje naredbe putem radio signala.

Značajke:

Potpuna kontrola svih pokreta dizalica bez ograničenja kabela.

Uključeni su uključeni zatvaranje u hitnim slučajevima i sigurnosni zaključani.

Duži radni domet, obično do 100 metara ili više.

Prednosti:

Veća operatera sloboda i sigurnost (može biti jasno od tereta).

Nema kabela za tangling ili probleme sa nošenjem.

Ograničenja:

Zahtijeva baterije i redovne punjenja.

Potencijalno smetnje u bučnoj RF okruženjima.

3. Kontrola kabine
Opis: Operator sjedi unutar kabine montirane na dizalicu.

Značajke:

Joystick ili poluge kontrole za dizalicu, kolica i kranu.

Klimatska kontrola za udobnost u oštrim okruženjima.

Dobra vidljivost tereta i okoline.

Prednosti:

Udobno za duge periode rada.

Sigurno od vremenskih prilika i buke.

Ograničenja:

Skuplje i kompleksnije za ugradnju.

Manje pogodno za male radionice ili kratke dizalice.

4. Automatizirana \/ PLC kontrola
Opis: Programirani logički kontroleri (PLC) i automatizacijski sustavi upravljaju pokretima dizalice.

Značajke:

Unaprijed programirani sekvenci za podizanje i pozicioniranje.

Integracija sa tvorničkom automatizacijom, senzorima i sigurnosnim sistemima.

Prijavljivanje i dijagnostika podataka.

Prednosti:

Precizni, ponovljivi pokreti.

Smanjena ljudska greška i povećana efikasnost.

Ograničenja:

Visoki početni trošak postavljanja.

Zahtijeva kvalificirano programiranje i održavanje.

Skica

Glavni tehnički





1. Jednostavan i isplativan dizajn
Struktura jedne nosače znači manje čelika i materijala, smanjujući troškove proizvodnje i instalacije.

A-okvirne noge pružaju snažnu podršku bez složenih zahtjeva za temelje.

2. Dobar nosivost
Podržava opterećenja do 15 tona, pogodno za srednje dizanje u raznim industrijama.

Pouzdan za rukovanje teškim materijalima sa stabilnim performansama.

3. Svestrana aplikacija
Mogu se koristiti u zatvorenom ili na otvorenom na ravnim površinama.

Idealno za skladišta, radionice, otpremna dvorišta, gradilišta i proizvodne biljke.

4. Jednostavna instalacija i održavanje
Dizajn okvira nudi dobru stabilnost s relativno jednostavnim sklopom.

Pristupačne komponente čine rutinsku inspekciju i održavanje direktno.

5. Prostor efikasan
Jedan nosač štedi vertikalni prostor u odnosu na dvostruke dizalice.

Pogodno za objekte sa ograničenjima visine.

6. Fleksibilnost u upravljačkim režimima
Podržava privjesak, radio daljinski, kabinu ili automatizirane kontrole, omogućavajući prilagođavanje operativnim potrebama.

. Dobra mobilnost
Opremljen snažnim točkovima i putničkim mehanizmima, efikasno se može kretati duž šina za piste.

Pogodno za česte repozicioniranje unutar mjesta.



1. Proizvodnja biljaka
Rukovanje teškim sirovinama i gotovim proizvodima.

Umetalište \/ istovar dijelova strojeva, metalni listovi i izrađene komponente.

Pomoć montažnog retka za dizanje srednjeg papira.

2 Skladišta i skladišni dvorišta
Pomicanje teških paleta, posuda i opreme.

Slaganje i organizovanje robe efikasno.

Olakšavanje teretnih \/ istovara kamiona ili željezničkih ruku.

3. Građevinska mjesta
Transportujući građevinski materijal poput čeličnih greda, betonskih blokova i velikih cijevi.

Pomaganje u podizanju konstrukcija i skela.

4. Brodogradilišta i luke
Rukovanje teretnim kontejnerima, dijelovima teških brodova i plovila za utovar \/ istovar.

Zadaci održavanja koji uključuju rukovanje teškim opremom.

5 Automobilska industrija
Motori za podizanje, šasija i velike komponente tokom sklopa ili popravka vozila.

6. Metalna izrada i čelična industrija
Pomicanje teških zavojnica, ploča i izmišljene čelične komponente.

Podrška zavarivanje, rezanje i montažne operacije.





1. Dizajn i inženjering
Kreirajte detaljne tehničke crteže i 3D modele.

Izvršite strukturne analize i izračune stresa.

Odaberite odgovarajuće materijale i komponente.

Planirajte proizvodni tijek rada i kontrolne točke kvaliteta.

2. Nabavka materijala
Izvor visokokvalitetnih čeličnih ploča, profila, motora, električni dijelovi i dodaci.

Provjerite materijalne certifikate i poštivanje standarda.

3. Rezanje i priprema
Izrežite čelične ploče i profile za glavnu gredu, noge, krajnje kočije i dijelove kolica pomoću CNC rezanja ili rezanja plazme.

Pripremite komponente čišćenjem, urezima i unaprijed postavljenim.

4. Zavarivanje i montaža
Zavari glavne nosače, okvirne noge i krajnje kočije prema postupcima zavarivanja.

Upotrijebite raspored i klize kako bi se osigurala dimenzionalna tačnost i poravnanje.

Pregledajte kvalitetu zavarivanja vizualnim i nerazornim testiranjem (NDT) metoda poput ultrazvučne ili magnetne čestice.

5. Obrada
Kritični dijelovi stroja kao što su sjedala za točkove, motorne montaže i otvori za osovine.

Osigurajte precizan priključak i gladak rad.

6. Površinski tretman
Čelične površine čiste i pješčane površine za uklanjanje hrđe i razmjera.

Primijenite premazi temeljnih i antikorozijske boje prema specifikacijama.

Neobavezno: Nanesite dodatne slojeve poput poliuretanske ili epoksidne boje za vanjsku upotrebu.

7. Skupština komponente
Instalirajte točkove, motore, mehanizam za podizanje, električno ožičenje, granične sklopke i sigurnosne uređaje.

Sastavite kolica i blok kuka.

8. Instalacija električne energije
Žičani motori, upravljačke ploče, alarmni sustavi i granični prekidači.

Instalirajte uređaje za upravljanje kontrolnim režimom (privjesak, radio daljinski, kontrole kabine).

Izvršite testove izolacije i kontinuiteta.

. Ispitivanje i pregled
Provedite funkcionalne testove bez opterećenja za dizanje, kolica i kranu koji putuju.

Izvršite testiranje opterećenja s postepenim povećanjem utega do 125% nazivnog kapaciteta.

Provjerite sve sigurnosne uređaje, alarme i ograničite prekidače za pravilan rad.

Zabilježite podatke o ispitivanju i potvrdite poštivanje relevantnih standarda.

10. Završna podešavanja i pakiranje
Unesite potrebnu prilagodbe mehaničkim i električnim komponentama.

Očistite i pripremite dizalicu za otpremu.

Komponente paketa sigurno za sprečavanje oštećenja tokom transporta.
