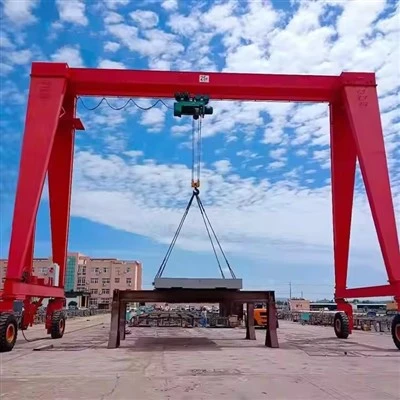

Električna jednodnevar Gantry Crane

Definicija i struktura
Mramorna gantry dizalica je vrsta gantry dizalice dizajnirana za rukovanje teškim mramornim pločama ili blokovima u postrojenjima za preradu kamenih kamena, ili logističkih metara. Sastoji se od:

Gantry Okvir: Tipično izrađen od čelika visoke čvrstoće, sa nogama koje se mogu popraviti ili na kotačima za mobilnost.

Mehanizam za dizanje: opremljen električnim ili hidrauličkim sistemima za podizanje za rukovanje mramornim pločama (često koristeći vakuumske dizači ili karike za sigurno hvatanje).

Kontrolni sistem: uključuje privjeske sa prizemlje ili daljinskim upravljanjem za precizno rukovanje.

Ključne karakteristike
Nosivost: kreće se od 5 do {1}} tona, ovisno o aplikaciji (npr. Dizanje sirovog bloka protiv završene pločice).

SPAN & Visina: Podesivo za smještaj vodovodne linije ili nosače za pohranu.

Specijalizirani prilozi: Neki modeli koriste vakuumske dizanje ili C-kuke za sprečavanje oštećenja mramorne površine.

Stabilnost: Ojačane noge i sustavi protiv Swaya osiguravaju sigurno rukovanje krhkim mramornim pločama.

Studije slučaja i inovacije

Mjesto porijekla: Henan, Kina

Garancija: 2 godine

Težina (kg): 60000 kg

Video izlazno-inspekcija: Navedeno

Izvještaj o testu mehanizacije: pod uvjetom

Primjena: skladišta, tvornica i drugo mjesto

Tip dizalice: Kutija Tip Gantry Crane

Brzina putovanja: 20m \/ min

Mehanizam za podizanje: električna dizalica

Metoda kontrole: kontrola tla + daljinski upravljač (prilagođen)

Radna dužnost: A5

Radna temperatura: -20 ~ +40 stepen

Industrijski napon: 380V50Hz3fanse ili drugo

Boja: prilagođena

Prilagodba: prihvaćena

1. Glavni nosač (most snop)
Vodoravni snop (i) koji podržavaju kolica i uređaj za podizanje; može biti jednokrevetni ili dvostruki nosač.

2. Podrška nogama (noge za garnost)
Vertikalne konstrukcije koje povezuju nosač do krajnjih kolica ili točkova. Može biti okvir ili tip kutije.

3. Krajne kočije
Opremljen čeličnim kotačima, ovi omogućuju da se dizalica kreće duž šina ugrađena u kameno dvorište.
4. Podizanje kolica
Pomiče se bočno duž nosača i sadrži mehanizam za podizanje (vitlo ili dizalo).

5. Uređaj za dizanje
Prilagođeno na osnovu kamena tipa: kuka, kamena stezaljka, vakuumski dizač ili greda za podizanje.
6. Sustav napajanja
Pruža električnu energiju za sisteme dizalice i pokreta. Može biti putem kablovske kolute, festonskog sistema ili sabirnice.

5. Uređaj za dizanje
Prilagođeno na osnovu kamena tipa: kuka, kamena stezaljka, vakuumski dizač ili greda za podizanje.


6. Sustav napajanja
Pruža električnu energiju za sisteme dizalice i pokreta. Može biti putem kablovske kolute, festonskog sistema ili sabirnice.

7. Kontrolni sistem
Upravlja bežičnim daljinskim, privjeskom kontrolom ili kontrolom kabine. Neki sustavi nude incting ili promjenjivu brzinu.
8 Šitelice (ako je montiran na šinu)
Ugrađene zapise koje vode gantry dizalicu u ravnoj liniji duž radnog mjesta.

.

9. Električni ormar
Kuće Kontrole, prekidači i pretvarači za upravljanje logikom električnog protoka i dizalica.
10. Sigurnosni uređaji
Sadrži granične sklopke, zaštitu od preopterećenja, zaustavljanja u nuždi i senzore protiv sudara.

11. Rasvjetni sistem
Neobavezno, za operacije tokom sasvim ili noćnih sati.
12. Poklopac za kišu \/ Zaštita vremena
Štiti električne i podizanje sistema za vanjsku upotrebu.

Skica

Glavni tehnički

Teško rukovanje teretom
Jednostavno podiže kamene blokove i ploče vaganje nekoliko tona-daleko sigurnije i efikasnije od ručnog ili viljuškarnog rukovanja.
Visoka preciznost
Omogućuje precizno podizanje, rotaciju i postavljanje krhkih, skupih materijala bez nanošenja pukotina ili oštećenja.
Optimizacija dvorišta
Obuhvata velike radne prostore bez potrebe za građevinskom konstrukcijom - savršenom za vanjsku mjerreću i utovar područja.
Prilagodljivi alati za podizanje
Može se opremiti kamenim stezaljkama, vakuumskim dizačima ili podizanjem gredama koji će odgovarati različitim kamenim oblicima i površinama.
Svestrana konfiguracija
Dostupno u jednom nosaču, dvostrukim nosačima, polu-gantry ili nosačima koji postavljaju željeznički ugrađeni za veličinu i budžet na mjestu.
Isplativo protok materijala
Smanjuje materijalni otpad, oštećenje i ručno poboljšanje radne snage i smanjenje troškova.
Izdržljivi i vremenski otporan
Napravljen od robusnog čelika, s opcionalnim pokrivačima kiše i zaštitu od korozije za dugoročnu vanjsku upotrebu.
Jednostavan za rukovanje
Daljinski upravljač ili privjesak sustavi omogućavaju sigurnu, jednostavnu operaciju jednosoka.

Mramor i granitna dvorišta
Istovar, slaganje i organiziranje velikih kamenih blokova ili ploča.
Radionice za rezanje kamena
Postavljanje ploča za rezanje, poliranje ili profiliranje mašina.
Lučke terminale i logistika
Umetanje \/ istovar posuda sa reznim ili sirovim kamenom.
Skladišta ploča
Podizanje i pohranjivanje tankih ploča vertikalno sa stezaljkama ili usisavačima.
Građevinska mjesta
Podizanje i postavljanje mramorne elemente poput stubišta, fasada ili podnih ploča.
Kamenolomi (sa ravnim dvorištima)
Pomicanje grubo rezanih blokova unutar kamenoloma ili za transport područja.

1. Analiza zahtjeva i tehnički dizajn
Konsultacije o klijentima: Razumjeti specifične potrebe kupca (nosivost, raspon, visina podizanja, radno okruženje, sistem kontrole, sigurnosne karakteristike).
Procjena stranice: procijenite mjesto instalacije, uvjeti zaštite okoliša i bilo kakva posebna ograničenja.
Inženjerski dizajn:
Razviti detaljne 3D CAD crteže i strukturne proračune za nosač, krajnje kolice, kolica, dizalice i električne sustave.
Prilagodite komponente kao što su motori, kočnice, upravljačke ploče i sigurnosne uređaje na temelju specifikacija projekta.
Osigurati poštivanje međunarodnih standarda (ISO, FEM, CMAA itd.).
2. Nabavka materijala
Čelični građevinski materijali: Izvor visokokvalitetnih čeličnih ploča, greda i profila (Q235B \/ Q355b ili ekvivalent) za nosač i okvir.
Električne i mehaničke komponente: Kupovina motora, mjenjača, kočnice, dizalice, upravljačke ploče, granične sklopke, kablove i druge električne komponente odobrenih dobavljača.
Specijalni proizvodi: Naručite dodatne prilagođene dijelove (npr. Motori otporne na eksploziju, dijelove od nehrđajućeg čelika ili otporne na koroziju ako je potrebno).
3. Izrada čelične konstrukcije
Rezanje: koristite CNC mašine za rezanje ili laserske rezače za obradu čeličnih ploča i profila prema specifikacijama dizajna.
Beveling: Izvršite pripremu ivica za zavarivanje pomoću mašina za ošišanje.
Zavarivanje:
Zavarivši glavni nosač, krajnju kočiju i druge strukturne komponente prema certificiranim postupcima zavarivanja.
Provedite inspekcije zavarivanja (vizualni pregled, ultrazvučni ili rendgenski testiranje po potrebi).
Ispravljanje: Koristite hidraulične preše da biste osigurali da su nosač i okvir ravni i dimenzionalno precizni.
Obrada: Tipke za vezanje stroja (npr. Baze točkaši, tračnice kolica) za preciznu montažu.
4. Površinski tretman
Peskarenje \/ pucanje: izvadite nečistoće od hrđe, razmjere i površine iz čelične konstrukcije za postizanje SA2.5 ili bolje površine.
Slikarstvo \/ premaz:
Primijenite temeljni premaz i završne obrade na temelju uvjeta za okoliš (npr. Pomorske boje za vanjske dizalice).
Neobavezno: primijeniti anti-koroziju, antistatičke ili eksplozijske premaze ovisno o zahtjevima klijenta.
5. Skupština komponente
Skupština dizalica i kolica:
Sastavite elektroenerget i kolica, uključujući motore, reduktere zupčanika, žičane užad ili lance, a blok kuka.
Pre-instalirajte granične sklopke, kočnice i kablovske kolute.
Završna sklop za prijevoz:
Ugradite putne točkove, ležajeve, pufere i pogone na krajnje kočije.
Električno ožičenje:
Komponente tipke prije žice (npr. Podignite motor, kolica motora) u skladu s električnim rasporedom.
Instalirajte upravljačke sisteme, kablove za napajanje, festonski sistemi ili nosači kablova.
6. Priključak za unapred i probnu
Ugradite nosač, krajnjih kolica, dizalica, kolica i električnog sistema u tvornici kako bi se osiguralo pravilno uklapanje i poravnanje.
Provedite tolerantne provjere na kritičnim dimenzijama (npr., Raspon, međuosovinsko rastojanje i dijagonalna mjerenja).
7. Tvornički testiranje (prediftina pregleda)
Mehanički testiranje: Izvršite testove bez opterećenja i djelomičnih opterećenja na dizaliranju, kolica za putovanja i putovanja dizalicom za provjeru glatkih i pouzdanih operacija.
Električno ispitivanje: Provjerite pravilno funkcioniranje motora, upravljačke ploče, granične sklopke, alarme i sigurnosne uređaje.
Sigurnosna inspekcija:
Ispitivanje zaštite od preopterećenja.
Potvrda za zaustavljanje u hitnim slučajevima i kočnica.
Provjerite ispravnu funkciju zvučnih i lakih alarma.
Napomena: Izuzetak treće strane može se dogovoriti ako klijent zahtijeva.
8. Rastavljanje i pakovanje
Rastavite glavne komponente (nosač, kolica, dizalice, krajnje kolice) za transport.
Zaštitite sve površine antikorozivnim uljem ili zaštitnim oblozima.
Koristite ojačane drvene sanduke ili čelične okvire za osjetljive komponente poput motora, upravljačkih sistema i električnih dijelova.
9. Isporuka i logistika
Organizirajte prijevoz (kamionom, željeznicom ili morem) na mjesto kupca.
Navedite detaljne priručnike za instalaciju, električne dijagrame i rukovodeći voditelje zajedno s pošiljkom.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom, a ugradila je 310 setova (skupova) rukovanja i zavarivanja robota. Nakon završetka plana, bit će veći od 500 setova (skupova), a stopa umrežavanje opreme dostići će 95%. Upotrebljene su 32 linije za zavarivanje, 50 se planira da se instalira, a stopa automatizacije čitave linije proizvoda dostigla je 85%.
