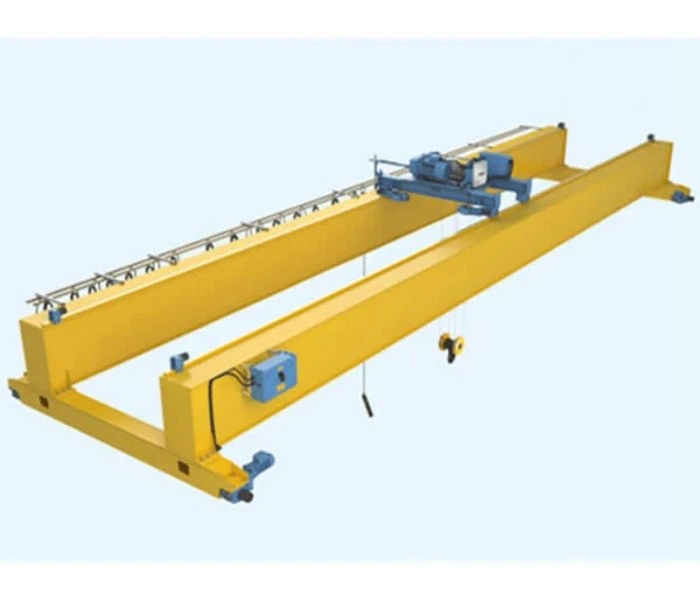

Mostna dizalica radne stanice

Mostna dizalica za radne stanice je specijalizovani sistem za rukovanje materijalom dizajniran da poboljša produktivnost, sigurnost i efikasnost u različitim industrijama. Ove dizalice su idealne za zadatke koji se ponavljaju koji uključuju premještanje lakših tereta po određenom radnom prostoru.

Mostna dizalica radne stanice Ključne karakteristike: Ergonomski dizajn: Dizajniran za jednostavnu upotrebu, omogućavajući glatko i precizno rukovanje uz minimalan fizički napor. Lagana konstrukcija: Često su napravljene od aluminijuma ili čelika, ove dizalice su robusne, ali jednostavne za manevrisanje. Nosivost: Tipično dizajniran za nosite opterećenje od 125 kg do 2,000 kg, pogodno za lakše potrebe rukovanja materijalom.

Mostna dizalica za radne stanice Fleksibilna instalacija: Dostupna u slobodnostojećim ili plafonskim konfiguracijama kako bi se prilagodila ograničenjima radnog prostora.

Rad sa malim održavanjem: Napravljen od izdržljivih komponenti kako bi se osigurala dugoročna pouzdanost i minimalno vrijeme zastoja. Skalabilna rješenja: Modularni sistemi omogućavaju buduće proširenje ili rekonfiguraciju kako operativni zahtjevi rastu. Prednosti: Povećana efikasnost: Smanjuje ručni rad i ubrzava podizanje i pozicioniranje koji se ponavlja zadataka.

3) Mostna dizalica na radnoj stanici Optimizacija prostora: Samostojeći sistemi ili stropni nosači oslobađaju vrijedan podni prostor. Isplativa investicija: Nudi izdržljivo i dugotrajno rješenje uz minimalne troškove održavanja. Tipične primjene: Proizvodnja: Premještanje alata, opreme i komponenti na proizvodne linije. Montažni radovi: Pozicioniranje i osiguranje dijelova tokom montaže procesi.Skladištenje: rukovanje lakšom robom za skladištenje ili otpremu.Precizna industrija: transport osjetljivih ili osjetljivih predmeta u laboratorijama ili elektronskim objektima.

Garancija: 1 godina

Težina (KG): 2000 kg

Značajka: Mostni kran

Stanje:Novo

Nazivni moment podizanja: 50KN-3000KN

Max. Opterećenje podizanja: 500 tona

Raspon:10-80m

Boja: Opciono

Kapacitet:1-20t

Tip: Dvostruka greda

Mehanizam za podizanje: električna dizalica

Radna dužnost: A3-A4

1. Duga svjetla

Glavna greda je ključna komponenta mosne dizalice radne stanice, formirajući strukturnu kičmu koja podržava i prenosi opterećenje. Dizajniran je da pruži snagu, stabilnost i preciznost, osiguravajući sigurno i efikasno rukovanje materijalom.

Mostna dizalica radne stanice Ključne karakteristike glavne grede: Materijali visoke čvrstoće: Izrađeni od izdržljivih materijala kao što su čelik ili aluminij za rukovanje različitim kapacitetima opterećenja uz minimiziranje težine. Prilagodljive dužine: Prilagođene za specifične zahtjeve raspona radnog prostora, osiguravajući optimalnu pokrivenost Lagani dizajn: Aluminijske grede se obično koriste zbog njihovog omjera snage i težine, što omogućava glatkiju i lakše kretanje.

Mostna dizalica za radnu stanicu Integrisane gusjenice: Sadrži ugrađene pokretne površine ili šine za kolica i dizalicu da besprijekorno klize duž grede. Modularna konstrukcija: Omogućava jednostavnu montažu, demontažu ili buduće nadogradnje sistema bez opsežnih modifikacija. Nizak otklon: Dizajniran za održavanje krutost pod opterećenjem, smanjujući ljuljanje i povećavajući operativnu preciznost.

Mostna dizalica radne stanice Funkcije glavne grede: Prijenos tereta: Podržava kolica i dizalicu, ravnomjerno raspoređujući težinu tereta preko grede i noseće konstrukcije. Vođeno kretanje: Omogućava stabilan put za kolica, osiguravajući glatko, kontrolirano horizontalno kretanje .Trajnost: Otporan je na habanje i habanje usled ponavljane upotrebe, obezbeđujući dugoročnu pouzdanost u zahtevnim okruženjima.

Mostna dizalica radne stanice Opcije prilagođavanja: Izbor materijala: Čelik za teške primjene; aluminijum za lakše operacije koje zahtevaju lakoću kretanja. Premazi: Opcije za otpornost na koroziju ili specijalizovane završne obrade koje odgovaraju okruženjima kao što su čiste sobe ili spoljašnji prostori. Profil grede: Dostupan u različitim profilima kao što su kutija, I-greda, ili prilagođeni ekstruziji na osnovu zahteva opterećenja .

Sistem za podizanje

Sistem za podizanje je osnovni mehanizam mosne dizalice radne stanice, odgovoran za sigurno podizanje, spuštanje i pozicioniranje tereta. Obično se sastoji od dizalice, kolica i pripadajućih komandi, koje su sve dizajnirane da rade besprijekorno unutar sistema dizalice.

Mostna dizalica radne stanice je ključne komponente sistema za podizanje: primarni uređaj za podizanje i spuštanje tereta. Tipovi uključuju električne lančane dizalice, ručne ili pneumatske dizalice, ovisno o primjeni. Opremljen sigurnosnim funkcijama kao što su ograničavači opterećenja i zaštita od preopterećenja.

Kontrolni sistem: Može uključivati ​​viseće kontrole, radio daljinske upravljače ili integrirane kontrolne ploče. Omogućava operaterima preciznu kontrolu nad kretanjem tereta i pozicioniranjem.

Karakteristike sistema za podizanje: Promjenjivi kapaciteti opterećenja: Podnosi teret uobičajeno u rasponu od 125 kg do 2,000 kg, s opcijama za prilagođavanje. Glatko rukovanje: Dizajnirano za kontrolirano kretanje bez trzaja kako bi se osigurala stabilnost tereta. Kompaktan dizajn : Optimizirano za radnu stanicu, pružajući visoke performanse u ograničenim prostorima.

Visoki sigurnosni standardi: Uključuje sigurnosne uređaje kao što su funkcije zaustavljanja u nuždi, kočioni sistemi i senzori preopterećenja. Izdržljiva konstrukcija: Napravljena od visokokvalitetnih materijala kako bi izdržala višekratnu upotrebu i smanjila habanje.

Krajkočija

Mostni kran radne stanice – Pregled krajnjeg nosača Krajnji nosač je kritična komponenta mosne dizalice radne stanice, podržava glavnu gredu i omogućava glatko kretanje duž piste dizalice. Osigurava stabilnost, usklađenost i efikasan rad cijelog sistema.

Ključne karakteristike krajnjeg nosača: Strukturalni dizajn: Izrađen od čelika ili aluminija visoke čvrstoće kako bi se pružila izdržljivost i podrška teretu dizalice. Dizajniran za ravnomjernu raspodjelu tereta na šine ili šine piste

Opremljen precizno projektovanim točkovima napravljenim od robusnih materijala kao što su kovani čelik ili polimer. Točkovi mogu imati ravan ili konusni profil, u zavisnosti od tipa piste. Sadrži ležajeve protiv trenja koji osiguravaju glatko kretanje sa malim otporom

Mehanizam putovanja: Može biti ručni, električni ili pneumatski, ovisno o primjeni i operativnim potrebama. Električna krajnja kolica uključuju motore s promjenjivom brzinom za preciznu kontrolu.

Kompaktan dizajn: Optimiziran za minimalne zahtjeve prostora, osiguravajući niskoprofilno uklapanje unutar strukture dizalice.

4.Pokretni mehanizam dizalice

Pokretni mehanizam dizalice je osnovna komponenta mosne dizalice radne stanice, koja omogućava glatko horizontalno kretanje dizalice duž piste. Ovaj mehanizam osigurava precizno pozicioniranje i efikasno rukovanje materijalom unutar radnog prostora.

Ključne komponente mehanizma za kretanje dizalice: Sistem pogona za vožnju: Ručno kretanje: Upravlja se guranjem ili povlačenjem, pogodno za manje terete i manje radne korake. Motorizirano putovanje: Koristi električne motore za pokretanje dizalice duž piste za brže i automatiziranije operacije.

Kontrola varijabilne brzine: Omogućava operaterima da podese brzinu putovanja radi preciznosti i sigurnosti. Točkovi i ležajevi: Precizno projektovani točkovi napravljeni od izdržljivih materijala kao što su čelik ili poliuretan. Opremljeni ležajevima protiv trenja za glatko kretanje bez buke. Točkovi mogu imaju ravan ili konusni profil u zavisnosti od dizajna piste.

Sustav piste: Trake ili šine duž kojih se kreće dizalica. Mogu se montirati na pod ili na strop, ovisno o konfiguraciji radne stanice.

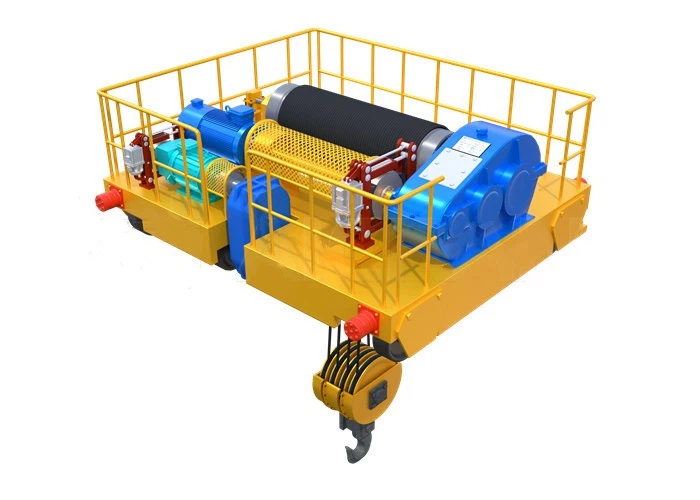

5. Mehanizam za kretanje kolica

Ključne komponente mehanizma za kretanje kolica: Okvir kolica: Strukturalna osnova koja podržava dizalicu. Napravljena od čelika visoke čvrstoće ili aluminija za izdržljivost i lagan rad.

Točkovi: Obično izrađeni od čelika ili najlona, ​​dizajnirani da se glatko kreću duž staze ili grede. Ležajevi: Antifrikcijski ležajevi osiguravaju glatko i tiho kretanje, čak i pod opterećenjem.

Pogonski sistem: Ručni pogon: Upravlja se guranjem ili povlačenjem kolica, pogodno za lakša opterećenja. Motorizovani pogon: Koristi električne ili pneumatske motore za brže i automatizovano kretanje, idealno za veće terete ili česte operacije. Kontrola varijabilne brzine: Za precizno podešavanje brzina kretanja kolica.

Vodeći valjci: Pomažu u održavanju poravnanja i smanjuju bočno pomicanje. Spriječite da kolica iskliznu iz tračnica tokom rada.

Točak krana

Sastav materijala: Obično izrađen od materijala visoke čvrstoće kao što su kovani čelik, lijevano željezo ili poliuretan kako bi se osigurala izdržljivost i otpornost na habanje.

Dizajn profili: Ravni profil: Obično se koristi na ravnim šinama za maksimalnu stabilnost. Konusni profil: Osigurava samoporavnanje na specifičnim dizajnima šina, minimizirajući bočno kretanje.

Sistemi ležaja: Opremljeni ležajevima protiv trenja kako bi se minimizirao otpor kotrljanja i osigurao glatko kretanje. Dizajniran da efikasno podnese i radijalna i aksijalna opterećenja.

Prilagođavanje: Veličine točkova, materijali i profili mogu se prilagoditi specifičnim potrebama primene. Opcije za prigušivanje buke ili dizajn sa niskim trenjem za specijalizovana okruženja. Funkcije točkova krana: Prenos opterećenja: Distribuira kombinovano opterećenje dizalice i njegovog korisnog opterećenja na sistem piste.

Crane Hook

Ključne karakteristike kuka za kran: Materijal i konstrukcija: Izrađene od legiranog čelika visoke čvrstoće za podnošenje teških opterećenja i otpornost na deformacije. Kovane ili termički obrađene za povećanu izdržljivost i žilavost.

Nosivost: Dostupan u različitim kapacitetima, obično u rasponu od 125 kg do 2,000 kg za dizalice za radne stanice. Opremljen sigurnosnom marginom za rukovanje neočekivanim fluktuacijama opterećenja.

Dizajn kuke: Jednostruka kuka: Obično se koristi za standardne aplikacije za podizanje. Dvostruka kuka: Za veće ili uravnoteženije terete koje zahtijevaju podizanje u dvije točke.

Sigurnosne karakteristike: Mehanizam zasuna: Sprečava slučajno odvajanje tereta, osiguravajući sigurno podizanje. Funkcionalnost okretanja: Omogućava rotaciju kuke za 360 stepeni, poboljšavajući poravnanje tereta i smanjujući opterećenje na mehanizmu za podizanje.

Motor

Ključne karakteristike motora za dizalice: Vrste motora: Motor za podizanje: Pokreće mehanizam za podizanje, dizajniran za precizno vertikalno kretanje. Motor za vožnju: Pokreće kolica ili dizalicu duž šina ili piste za horizontalno kretanje. Motori dvostruke namjene: Koriste se u kompaktnim dizajnima za podnošenje i podizanja i kretanja.

Napajanje: Radi na električnu energiju (najčešće) sa jednofaznim ili trofaznim opcijama, ovisno o kapacitetu opterećenja i primjeni. Pneumatski motori se mogu koristiti za specijalizirana okruženja kao što su područja zaštićena od eksplozije ili opasna područja.

Kontrola brzine: Uključuje pogone s varijabilnom frekvencijom (VFD) koji omogućavaju precizno podešavanje brzine za kontrolirano kretanje. Podržava operacije male i velike brzine za različite potrebe rukovanja.

Karakteristike dizajna: Kompaktan i lagan: Optimizovan za okruženja radnih stanica sa ograničenim prostorom. Niska buka i vibracije: Povećava udobnost rukovaoca i bezbednost na radnom mestu. Visoka efikasnost: Smanjuje potrošnju energije tokom duže upotrebe.

Sigurnosna poboljšanja: Toplotna zaštita: Sprečava pregrijavanje pomoću ugrađenih senzora. Zaštita od preopterećenja: Osigurava da motor prestaje raditi ako opterećenje premašuje sigurnu granicu. Kočioni sistemi: Elektromagnetne ili mehaničke kočnice za trenutno zaustavljanje u hitnim slučajevima.

.

Zvučni i svjetlosni alarmni sistem i granični prekidač

Zvučni i svjetlosni alarmni sistem Ključne karakteristike: Zvučna upozorenja: Opremljen glasnom sirenom ili zujalom za upozorenje operatera i obližnjeg osoblja na kretanje dizalice ili potencijalne opasnosti. Nivoi zvuka su podesivi kako bi odgovarali radnom okruženju.

Vizuelni signali: Jarka LED ili stroboskopa daju vizuelna upozorenja, obezbeđujući vidljivost u uslovima buke ili slabog osvetljenja. Višebojna svetla (npr. crvena za opasnost, žuta za oprez) za jasnu komunikaciju o operativnom statusu dizalice.

Integrisani dizajn: Aktivira se automatski tokom operacija podizanja, spuštanja ili putovanja. Može se sinhronizovati sa drugim sigurnosnim sistemima kao što su zaštita od preopterećenja ili zaustavljanje u nuždi.

Primjene: Koristi se u okruženjima s teškim strojevima, velikom gustinom radnika ili ograničenom vidljivošću kako bi se osiguralo da svi ostanu svjesni kretanja dizalice.

Sigurnosni uređaji

Uređaj za zaštitu od preopterećenja, Svrha: Sprečava dizalicu da podigne teret koji premašuje njegov maksimalni kapacitet. Funkcionalnost: Prati težinu tereta u realnom vremenu. Aktivira alarme ili zaustavlja operacije podizanja ako teret premašuje sigurnu granicu.

Granični prekidači; Svrha: Kontroliše opseg kretanja dizalice, kolica i dizalice. Tipovi: Granični prekidač za podizanje: Zaustavlja podizanje ili spuštanje kada se dostigne maksimalna ili minimalna visina. pista.

Prednosti: Štiti dizalicu od mehaničkih opterećenja. Sprečava sudare i nesreće pri prekomjernom putu.3. Sistem protiv sudara Svrha: Sprečava sudare između više dizalica koje rade na istoj pisti ili u neposrednoj blizini.

Zvučni i svjetlosni alarmni sistem Svrha: Upozorava radnike na operacije dizalica kako bi se spriječile nezgode. Funkcionalnost: Emituje zvučne i vizuelne signale tokom podizanja, spuštanja ili putovanja.

. Sistem za zaustavljanje u nuždi; Namjena: Omogućava trenutno zaustavljanje rada dizalice u hitnim slučajevima. Funkcionalnost:

11.Control Mode

1) Ručna kontrola: Operater direktno kontroliše različite radne mehanizme dizalice preko dugmadi ili prekidača na ručnoj kontrolnoj tabli. Jednostavan rad, pogodan za male ili kratkoročne operacije; mogu se brzo prilagoditi specifičnim potrebama.

2) Bežični daljinski upravljač: Različite funkcije dizalice kontroliraju se bežičnim daljinskim upravljačem, a operater može raditi na sigurnoj udaljenosti. Poboljšava fleksibilnost i sigurnost rada, posebno pogodno za složena ili opasna radna okruženja.

3) Žičani daljinski upravljač: Upravljajte preko kontrolne linije povezane s dizalicom, a operater unosi upute preko ručnog kontrolera. U poređenju sa bežičnim daljinskim upravljačem, signal je stabilan i nije ga lako ometati, što je pogodno za rad u fiksnom području.

4) Automatsko upravljanje: Automatski rad se postiže preko PLC-a (programabilnog logičkog kontrolera) ili kompjuterskog sistema, a rad dizalice se kontroliše prema unapred postavljenom programu. Poboljšava tačnost i konzistentnost rada, pogodan za operacije velikih razmera i ponavljanja, i smanjuje smetnje od ljudskih faktora.

5) Kontrola konverzije frekvencije: Brzinu motora podešava frekventni pretvarač kako bi se postigla precizna kontrola radne brzine dizalice. Može glatko ubrzati i usporiti, poboljšati sigurnost i efikasnost operacija dizanja i smanjiti utjecaj na opremu.

12.Skica

Glavni tehnički

1) Visoka nosivost

Mostne dizalice s dvostrukom gredom imaju strukturu dvostruke glavne grede, koja može nositi teža opterećenja i pogodna je za podizanje teških materijala. Često se koriste u industrijama kao što su čelik, brodogradnja i proizvodnja teških mašina.

2) Jaka stabilnost

Dizajn sa dvostrukom gredom pruža bolju stabilnost i krutost, što može efikasno smanjiti naginjanje i podrhtavanje prilikom podizanja teških predmeta, osiguravajući siguran rad.

3) Velika visina podizanja

Zbog dizajna glavne grede, mostne dizalice sa dvostrukom gredom mogu pružiti veću visinu dizanja, što je pogodno za operacije na velikim visinama i velike prostorne sredine.

4) Širok raspon raspona

Ovaj tip dizalice može biti dizajniran sa različitim rasponima prema potrebama, pogodan za različite lokacije, može pokriti veći radni prostor i poboljšati radnu efikasnost.

5) Fleksibilan rad

Mostne dizalice sa dvostrukom gredom obično su opremljene kolicima i velikim vozilima, koja se mogu fleksibilno kretati na glavnoj gredi kako bi se postiglo višesmjerno podizanje i prilagodilo se složenim zahtjevima rada.

6) Siguran rad

Opremljen raznim sigurnosnim uređajima, kao što su zaštita od preopterećenja, krajnji prekidači i zvučni i svjetlosni alarmni sistemi, kako bi se osigurala sigurnost tokom rada i smanjio rizik od nesreća.

Proizvodnja: Koristi se za podizanje gredica, čelika i drugih teških materijala u čeličanama. Podižite velike mehaničke dijelove i alate u radionicama alatnih strojeva.

Konstrukcija: Koristi se za podizanje građevinskog materijala kao što su betonske komponente, čelične konstrukcije i druga teška oprema. Rukovati teškim materijalima u izgradnji visokih zgrada.

Brodogradnja: Koristi se za podizanje i premještanje velikih trupa, kabina i opreme, pogodnih za složene procese brodogradnje.

Skladištenje i logistika: Koristi se za podizanje i slaganje teških predmeta u velikim skladištima i logističkim centrima radi poboljšanja operativne efikasnosti. U lukama i kontejnerskim terminalima, mosne dizalice s dvostrukom gredom koriste se za pomicanje kontejnera i imaju snažnu prilagodljivost.

Rudarstvo: Koristi se za podizanje teške opreme, ruda i drugih materijala u rudnicima radi prilagođavanja teškim radnim okruženjima.

Energetika: Montaža i održavanje opreme u elektranama, posebno u operacijama na velikim visinama. Koristi se za podizanje i premještanje teške opreme za proizvodnju električne energije.

Transportna industrija: Koristi se za premještanje teške robe i poboljšanje efikasnosti utovara i istovara tereta.

Craneproizvodnja procedura

1. Faza projektovanja: Razumjeti specifične potrebe kupaca, uključujući nosivost, raspon, visinu i okruženje za korištenje. Izraditi idejni projekat prema potrebama i nacrtati šeme, uključujući projekt konstrukcije, elektroenergetskog sistema i sistema upravljanja. Izvršite strukturnu čvrstoću, stabilnost i dinamičku analizu kako biste osigurali da dizajn ispunjava relevantne standarde i specifikacije.

2. Priprema materijala: Odaberite odgovarajuće materijale prema zahtjevima dizajna, kao što su čelik visoke čvrstoće, legure aluminija, itd., kako biste osigurali dobra mehanička svojstva i izdržljivost. Kupite potrebne sirovine i komponente prema projektnim crtežima, uključujući motore, reduktore, kuke, upravljačke sisteme itd.

3. Obrada i izrada: Izrežite čelik i obradite glavnu gredu, krajnju gredu i ostale konstrukcijske dijelove prema projektnim dimenzijama. Spojite izrezane dijelove zavarivanjem kako biste formirali glavni strukturni okvir dizalice. Završite zavarene komponente, uključujući bušenje, tokarenje i glodanje, kako bi se osigurala tačnost podudaranja svake komponente.

4. Montaža: Preliminarna montaža obrađenih komponenti radi provjere stabilnosti i usklađenosti konstrukcije. Ugradite mehanizam za podizanje, mehanizam za pokretanje kolica i mehanizam za pokretanje kolica kako biste osigurali da svi pokretni dijelovi mogu raditi nesmetano.

5. Instalacija električnog sistema: Instalirajte motore, pretvarače, kontrolne ploče i druge električne komponente kako biste osigurali da je električni sistem ispravno povezan. Postavite kablovske vodove razumno kako biste osigurali sigurnost i ljepotu, te smanjili smetnje i habanje.

6. Puštanje u rad i testiranje: Testirajte različite funkcije dizalice, uključujući sisteme za podizanje, pomicanje, kočenje i alarme, kako biste bili sigurni da su sve funkcije normalne. Izvršite sigurnosna ispitivanja opterećenja kako biste osigurali da dizalica radi stabilno pod maksimalnim opterećenjem i da zadovoljava sigurnosne standarde.

7. Inspekcija i kontrola kvaliteta: Izvršite inspekciju kvaliteta na svakoj proizvodnoj vezi kako biste osigurali da sve komponente ispunjavaju zahtjeve dizajna i standarda. Izvršite kvalifikaciju u skladu sa relevantnim propisima kako biste osigurali da oprema ispunjava nacionalne i industrijske standarde.

8. Isporuka i montaža: Prevezite proizvedenu dizalicu do lokacije kupca. Instalirajte ga na lokaciji kupca, uključujući pričvršćivanje temelja, puštanje u rad i povezivanje napajanja. Osigurati radnu obuku za korisnike kako bi se osiguralo da mogu bezbedno i efikasno da koriste opremu i da je zvanično isporuče na upotrebu.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom i instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon završetka plana, biće više od 500 kompleta (kompleta), a stopa umrežavanja opreme dostići će 95%. Puštene su u upotrebu 32 linije zavarivanja, planirana je ugradnja 50, a stepen automatizacije čitave linije proizvoda dostigao je 85%.
