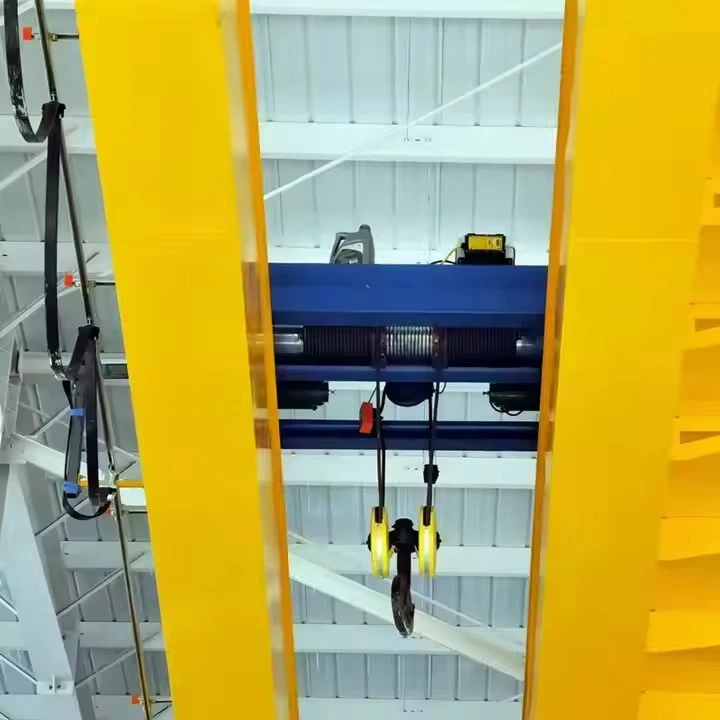

Električna mostna dizalica za radionicu

Šta je električna mostna dizalica za radionicu?

To je sistem koji se sastoji od mosta (horizontalne grede) koji se kreće duž šina za sletno-sletno-sletno-sletno-sletno-sletnu stazu montiranih na noseću konstrukciju radionice. Električna dizalica i kolica kreću se preko mosta, omogućavajući operateru da podiže, spušta i transportuje teret bilo gdje unutar pravokutnog područja pokrivenosti dizalice.

Zamislite to kao stvaranje "rešetke za podizanje" preko cijelog poda vaše radionice, dajući vam mogućnost da podignete teret i precizno ga premjestite na bilo koju drugu tačku bez korištenja prostora.



Prednosti za radionicu

Maksimizira prostor:Radeći iznad glave, održava čitav pod čistim za mašine, radne stanice i skladište. Za viljuškar nisu potrebni prolazi.

Povećava produktivnost i efikasnost:Drastično smanjuje vrijeme i rad potreban za premještanje teških materijala, komponenti ili gotovih proizvoda. Jedna osoba može obavljati posao više njih.

Poboljšava sigurnost:

Eliminira rizike povezane s ručnim podizanjem (povrede mišićno-koštanog sistema).

Smanjuje potrebu za viljuškarima, minimizirajući rizik od sudara i nesreća.

Operateri mogu kontrolirati teret sa sigurne udaljenosti.

Poboljšava ergonomiju:Smanjuje fizički napor radnika, što dovodi do manjeg umora i ozljeda.

Pruža precizno rukovanje:Omogućava sporo, precizno pozicioniranje tereta, što je neophodno za montažu, obradu i postavljanje.

Svestran i prilagodljiv:Može se opremiti raznim priključcima (kuke, magneti, hvataljke) za rukovanje različitim materijalima.



Ključna razmatranja pri odabiru dizalice za radionicu

Kapacitet:Odredite težinu najteže stvari koju trebate podići. Uobičajeni kapaciteti radionica kreću se od 2 do 20 tona.

raspon:Udaljenost između šina piste. Ovo definira širinu područja koje dizalica može pokriti.

Visina dizanja:Koliko visoko treba da podignete teret.

Radni ciklus:Koliko često će se dizalica koristiti. Za užurbanu radionicu, prikladna je klasa M4 (srednje opterećenje) ili M5 (teška opterećenja).

Metoda kontrole:Viseća kontrola je standardna, ali se visoko preporučuje radio daljinski upravljač zbog njegove sigurnosti i fleksibilnosti.

Struktura zgrade:Profesionalac mora provjeriti da li stubovi i krov vaše radionice mogu izdržati dizalicu, opterećenje i dinamičke sile.

zaključak:AnElektrična mostna dizalicanije samo uređaj za podizanje; to je aosnovni alat za efikasnost radionice. Usmjerava radni tok, ovlašćuje jednog radnika da bezbedno rukuje ogromnim težinama i otključava puni potencijal prostora vaše radionice. To je jedna od-ulaganja sa najvećim povratom koju proizvodni ili popravni pogoni mogu napraviti.



Osnovne komponente: ležaj, mjenjač, ​​motor, pumpa

Mjesto porijekla: Henan, Kina

Garancija: 1 godina

Težina (KG): 2000 kg

Video odlazna-inspekcija: Dostavljeno

Izvještaj o ispitivanju mašina: Dostavljeno

Dizajn: Dvostruka greda

Efikasnost: visoka efikasnost

Radna brzina: Rad velike brzine

Stabilnost: Funkcija protiv ljuljanja

Boja: Opciono

Izvor napajanja: 110V/220V/230V/380V/440V, prilagođeno

Raspon:7,5-31,5m

Ovdje je detaljan pregled komponenti anElektrična mostna dizalica za radionicu.



1. Primarni strukturni sistem (Okvir)

Nosač(i) mosta:Primarne horizontalne grede koje se protežu kroz radionicu.

Jednostruki nosač:Jedna greda (I-greda ili kutijasti nosač) gdje kolica za dizalicu prolaze na donjoj prirubnici. Ekonomičniji i pruža dobar prostor za glavu.

dupli nosač:Dva paralelna nosača gdje kolica prolaze na vrhu nosača. Pruža veću visinu dizanja i bolji je za veća opterećenja.

Krajnji kamioni:Konstrukcije na svakom kraju nosača mosta u kojima su smješteni kotači i pogonski mehanizmi za kretanje cijele dizalice duž piste.

Pista sistem:

Grede za pistu:Teške I{0}}grede poduprte krovnim stubovima ili konstrukcijom radionice.

Running Rails:Čelične šine postavljene na grede piste za kretanje točkova dizalice.

Zaustavnici/odbojnici dizalice:Fizička zaustavljanja na krajevima piste kako bi se spriječilo preko-putovanje.

2. Sistem za podizanje i kretanje (Radni konj)

Električna dizalica:Komponenta koja vrši podizanje.

Motor dizalice:Elektromotor koji daje snagu dizanja.

mjenjač:Smanjuje brzinu motora radi povećanja obrtnog momenta podizanja.

Bubanj ili lančanik:Za namotavanje užeta ili lanca.

kočnica:Automatski se uključuje da zadrži teret kada dizalica nije napajana.

Montaža kolica:Jedinica koja nosi dizalicu duž nosača mosta.

Okvir kolica:Podržava dizalicu.

Točkovi kolica:Prođite duž prirubnice nosača mosta.

Vožnja kolicima:Motor i zupčanici koji pokreću kolica (mogu biti električni ili ručni).

Blok kuke:Sklop koji drži udicu, često sa više snopova za mehaničku prednost.

Bridge Travel Drives:

Pogonski motori:Montira se na krajnje kamione za pomicanje cijele dizalice.

Točkovi:Točkovi s prirubnicom koji se kreću po šinama piste.



3. Sistem napajanja i kontrole (The Nerves)

Napajanje:

Festoon sistem:Sistem kolica i šina koji nosi i upravlja fleksibilnim kablom za napajanje. Uobičajeno u radionicama.

Sistem provodnih šipki:Zatvorene krute strujne šipke koje idu paralelno sa pistom. Pouzdaniji za-tešku upotrebu.

Kontrolni interfejs:

Viseća stanica:Viseća{0}}komandna kutija sa dugmetom povezana sa kranom fleksibilnim kablom. Operater hoda uz teret.

Radio daljinski upravljač:Bežični odašiljač koji omogućava operateru da upravlja dizalicom s bilo kojeg mjesta na podu radionice. Ovo se jako preporučuje za sigurnost i vidljivost.

Kontrolna tabla:Sadrži električne komponente kao što su kontaktori, releji za preopterećenje, a ponekad i promjenjivi frekventni pogon (VFD) za glatku kontrolu brzine.

4. Sigurnosni sistemi (Linija života)

Granični prekidači:

Gornji/donji granični prekidači za podizanje:Automatski isključite snagu pri ekstremnim hodima kuke.

Granični prekidači putovanja:Zaustavite dizalicu ili kolica na krajevima piste ili nosača.

Zaštita od preopterećenja:Uređaj koji sprečava da dizalica podigne teret iznad svog nominalnog kapaciteta.

Kočioni sistemi:

Kočnica za podizanje:Automatski drži teret.

Putne kočnice:Na pogonskim motorima za kontrolirano zaustavljanje.

Dugmad za zaustavljanje u nuždi:Smješten na visećoj stanici i često na različitim mjestima na dizalici za trenutno isključenje struje.

Uređaj za upozorenje:Sirena ili zujalica za upozorenje osoblja kada je dizalica u pokretu.

Radionica{0}}Specifična razmatranja

Prostor za glavu:Prostor između{0}}spuštenog položaja kuke i poda. Jednonosna dizalica obično nudi bolji prostor za visinu u radionici sa malim-razmakom.

Odobrenje:Osigurajte da dizalica ne ometa vrata, rasvjetu, ventilaciju ili drugu opremu iznad glave.

Površina:Područje pokrivenosti dizalice treba odgovarati radnom toku radionice, često pokrivajući ključne oblasti kao što su prijemne, mašinske i montažne stanice.

zaključak:Svaka komponenta radioničke električne mostne dizalice je dizajnirana zapouzdan, siguran i efikasan radu industrijskom okruženju. Integracija robusne strukture, moćnog sistema za podizanje, intuitivne kontrole i sveobuhvatnih sigurnosnih funkcija čini ga nezamjenjivim alatom koji povećava produktivnost, a istovremeno štiti i osoblje i imovinu.

Skica

Glavni tehnički





Prednosti električne mostne dizalice u radionici

Instalacija mostne dizalice transformiše rad radionice isporučujući duboka poboljšanja u efikasnosti, sigurnosti i korišćenju prostora.



1. Neuporediva prostorna efikasnost

Maksimizira korisnu podnu površinu:Dizalica radi iznad glave, potpuno eliminirajući potrebu za širokim prolazima koje zahtijevaju viljuškari. Ovo oslobađa vrijedan podni prostor za više strojeva, radnih stanica ili skladišta.

Potpuna pokrivenost:Stvara "podiznu mrežu" preko cijelog radnog područja, omogućavajući podizanje tereta i transport direktno na bilo koju tačku bez prepreka.

2. Dramatičan porast produktivnosti

Operacija jedne{0} osobe:Jedan radnik može brzo i lako premjestiti ogromne terete, drastično smanjujući zahtjeve za radnom snagom i vrijeme čekanja.

Brže rukovanje materijalom:Premještanje tereta kroz radionicu traje djelić vremena u usporedbi s ručnim metodama ili korištenjem viljuškara, koji će možda morati da se kreće oko prepreka.

Pojednostavljen tok rada:Omogućava nesmetan, kontinuiran tok materijala od prijema, do obrade, do montaže i konačno do otpreme.

3. Poboljšana sigurnost i ergonomija

Eliminiše ručno podizanje teškog tereta:Uklanja primarni uzrok mišićno-koštanih ozljeda u radionici, štiteći radnike od naprezanja leđa i drugih ozljeda.

Smanjuje zavisnost od viljuškara:Minimizira rizik od sudara,-prevrtanja i nesreća pješaka povezanih sa saobraćajem viljuškara.

Kontrolirano kretanje tereta:Rukovaoci mogu precizno i ​​sa sigurne udaljenosti voditi teret (posebno pomoću daljinskog upravljača), držeći ih podalje od priklještenih mjesta i opasnosti od pada.

4. Vrhunska svestranost i preciznost

Podnosi različita opterećenja:Može biti opremljen raznim dodacima kao što su kuke, magneti, vakumski podizači ili C{0}}kuke za rukovanje sirovinama, gotovim dijelovima, mašinama i alatima.

Precizno postavljanje opterećenja:Omogućava sporo, inča{0}}savršeno pozicioniranje tereta na mašine, sklopove ili ambalažu, što je ključno za kontrolu kvaliteta i sprečavanje oštećenja skupih komponenti.

5. Snažan povrat ulaganja (ROI)

Smanjuje operativne troškove:Smanjuje troškove rada, minimizira oštećenja proizvoda uslijed rukovanja i smanjuje oslanjanje na više dijelova mobilne opreme.

Povećava izlaz:Ubrzavanjem procesa proizvodnje ili popravke, dizalica direktno doprinosi većoj propusnosti i prihodu.



Prijave u radionici

Električna mostna dizalica je nevjerovatno svestrana i može se primijeniti na gotovo svaki aspekt užurbane radionice.



1. Mašinske radionice i CNC centri

Mašine za utovar/istovar:Podizanje sirovih čeličnih gredica, aluminijskih blokova i velikih odljevaka na strugove, glodalice i CNC centre.

Premještanje gotovih dijelova:Prevoz mašinski obrađenih komponenti do inspekcijskih područja ili stanica za čišćenje.

2. Radnje za proizvodnju i zavarivanje

Rukovanje pločom i limom:Premještanje velikih čeličnih ploča na stolove za rezanje (laser, plazma, vodeni mlaz).

Pozicioniranje zavarenih elemenata:Podizanje i rotiranje teških okvira i konstrukcija za zavarivanje, osiguravajući optimalnu ergonomiju za zavarivača i dosljedan kvalitet.

3. Linije za montažu i proizvodnju

Pozicioniranje pod{0}}sklopova:Podizanje blokova motora, mjenjača ili velikih okvira strojeva na montažnu traku.

Rukovanje velikim komponentama:Precizno pomeranje velikih, lomljivih ili nespretno oblikovanih delova na svoje mesto.

4. Prostori za održavanje i popravke

Uklanjanje motora i komponenti:Podizanje motora, mjenjača i hidrauličnih jedinica iz vozila, mašina i industrijske opreme radi remonta.

Promjene alata:Rukovanje teškim kalupima, kalupima i alatima za preše i mašine za brizganje.

5. Skladišna i scenska područja

Prijem i skladištenje materijala:Istovar sirovina iz kamiona i njihovo organiziranje u skladišne ​​regale.

Postavljanje i postavljanje:Premještanje serija komponenti i materijala u određene proizvodne zone.



Proizvodni proces za anElektrična mostna dizalicaje sistematski slijed inženjeringa, proizvodnje, montaže i testiranja. Ovdje je detaljan pregled.



Faza 1: Dizajn i inženjering

Ovo je temeljna faza u kojoj se definiraju performanse i sigurnost dizalice.

Analiza zahtjeva klijenata:Pregled ključnih parametara: kapacitet, raspon, visina dizanja, radni ciklus i operativne potrebe (npr. metoda upravljanja, posebne karakteristike).

Konstrukcijski i mehanički dizajn:

Strukturna analiza:Proračun opterećenja i naprezanja za određivanje odgovarajuće veličine i tipa nosača (jednostruki/dvostruki, I-nosač greda/kutija).

Odabir komponenti:Određivanje dizalice, kolica, pogonskih motora, kotača i mjenjača.

Električni dizajn:Kreiranje šema za napajanje, kontrole motora i sigurnosnih kola.

Izrada opisa materijala (BOM):Popis svih sirovina i kupljenih komponenti.



Faza 2: Nabavka i priprema materijala

nabavka:Nabavka čeličnih greda, ploča i kupljenih komponenti (dizalice, motori, električni uređaji).

Priprema materijala:Čelične komponente se režu na dužinu pomoću testera ili CNC plazma rezača. Rupe se buše ili buše za vijke i spojeve.



Faza 3: Izrada konstrukcije i montaža

Ovdje se gradi okvir dizalice.

Izrada nosača:

Za I{0}}nosače: Priprema i ojačanje standardnih I{1}}greda ako je potrebno.

Za kutijaste nosače: rezanje mrežastih i prirubničkih ploča, njihovo zavarivanje zajedno sa unutrašnjim ukrućenjima.

Kraj proizvodnje kamiona:Izrada krajnjih kamiona u kojima se nalaze točkovi i pogoni.

zavarivanje:Sve konstruktivne veze zavaruju certificirani zavarivači. Kritični zavari mogu se pregledati ultrazvukom.

obrada:Obrada montažnih površina za šine i pogone kako bi se osiguralo pravilno poravnanje.



Faza 4: Mehanička montaža

Konstrukcijski okvir je kombinovan sa mehaničkim sistemima.

Montaža mosta:Glavni nosač(i) su povezani sa krajnjim kamionima, formirajući kompletnu konstrukciju mosta.

Montaža točkova i osovina:Točkovi su montirani na krajnje kamione. Osovine i pogonske komponente su ugrađene za vožnju sa pogonom.

Montaža kolica:Okvir kolica je izgrađen, a točkovi su pričvršćeni. Dizalica se zatim montira na okvir kolica.

Dodatak za kuku:Blok kuke je pričvršćen za žičano uže ili lanac dizalice.



Faza 5: Instalacija električnog i upravljačkog sistema

Ožičenje:Električni kablovi prolaze duž konstrukcije dizalice do pogonskih motora, motora dizalice i kontrolnih tačaka.

Instalacija kontrolnog sistema:Viseća kontrolna stanica ili radio prijemnik je instaliran i ožičen. Montirani su kontrolni paneli sa kontaktorima i zaštitom od preopterećenja.

Podešavanje napajanja:Ugradnja festonskog sistema ili provodnih šipki za dovod struje.

Sigurnosni uređaji:Ugradnja i ožičenje krajnjih prekidača, zaustavljanja u nuždi i uređaja za zaštitu od preopterećenja.



Faza 6: Pre-Testiranje i inspekcija isporuke (FAT)

Potpuno sastavljena dizalica je testirana kako bi se osiguralo da ispunjava sve specifikacije i sigurnosne standarde.

Vizuelni pregled:Provjera izrade, ispravnog zavarivanja i ispravnog sastavljanja.

Bez{0}}Test opterećenja:Rukovanje svim pokretima (podizanje, kretanje kolica, kretanje mosta) bez opterećenja radi provjere neometanog rada i abnormalne buke.

Testiranje opterećenja:

Test statičkog opterećenja:Podizanje probnog tereta od125% nominalnog kapacitetai držanje da bi se provjerio integritet strukture i sposobnost držanja kočnica.

Test dinamičkog opterećenja:Podizanje110% nominalnog kapacitetai pokreće ga kroz sve pokrete kako bi se osigurao učinak u radnim uslovima.

Test sigurnosne funkcije:Provjera rada svih krajnjih prekidača, kočnica, E-ustavljača i uređaja za zaštitu od preopterećenja.



Faza 7: Rastavljanje, farbanje i pakovanje

demontaža:Dizalica je djelimično rastavljena na logičke dijelove (nosači, krajnji kamioni, kolica) za otpremu.

slikanje:Sve komponente su farbane prajmerom i završnim premazom za zaštitu od korozije.

Pakovanje:Komponente su sigurno upakovane, s posebnom pažnjom na zaštitu obrađenih površina, navoja i električnih komponenti.



Faza 8: Instalacija i puštanje u rad (SAT)

Postavljanje lokacije:Dizalica se ponovo montira na pisti kupca.

Konačne veze:Priključena je struja, izvršene su završne provjere.

Puštanje u rad i SAT:Dizalica se podvrgava konačnom operativnom testu u svom stvarnom radnom okruženju.

Obuka operatera:Operateri korisnika su obučeni za sigurnu i efikasnu upotrebu.

Pogled na radionicu:

Kompanija je instalirala inteligentnu platformu za upravljanje opremom i instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon završetka plana biće više od 500 kompleta (garnitura), a stepen umrežavanja opreme dostići će 95%. 32. Linije za zavarivanje su puštene u upotrebu, planirano je instaliranje 50, a stepen automatizacije cijele linije proizvoda dostigao je 85%.
